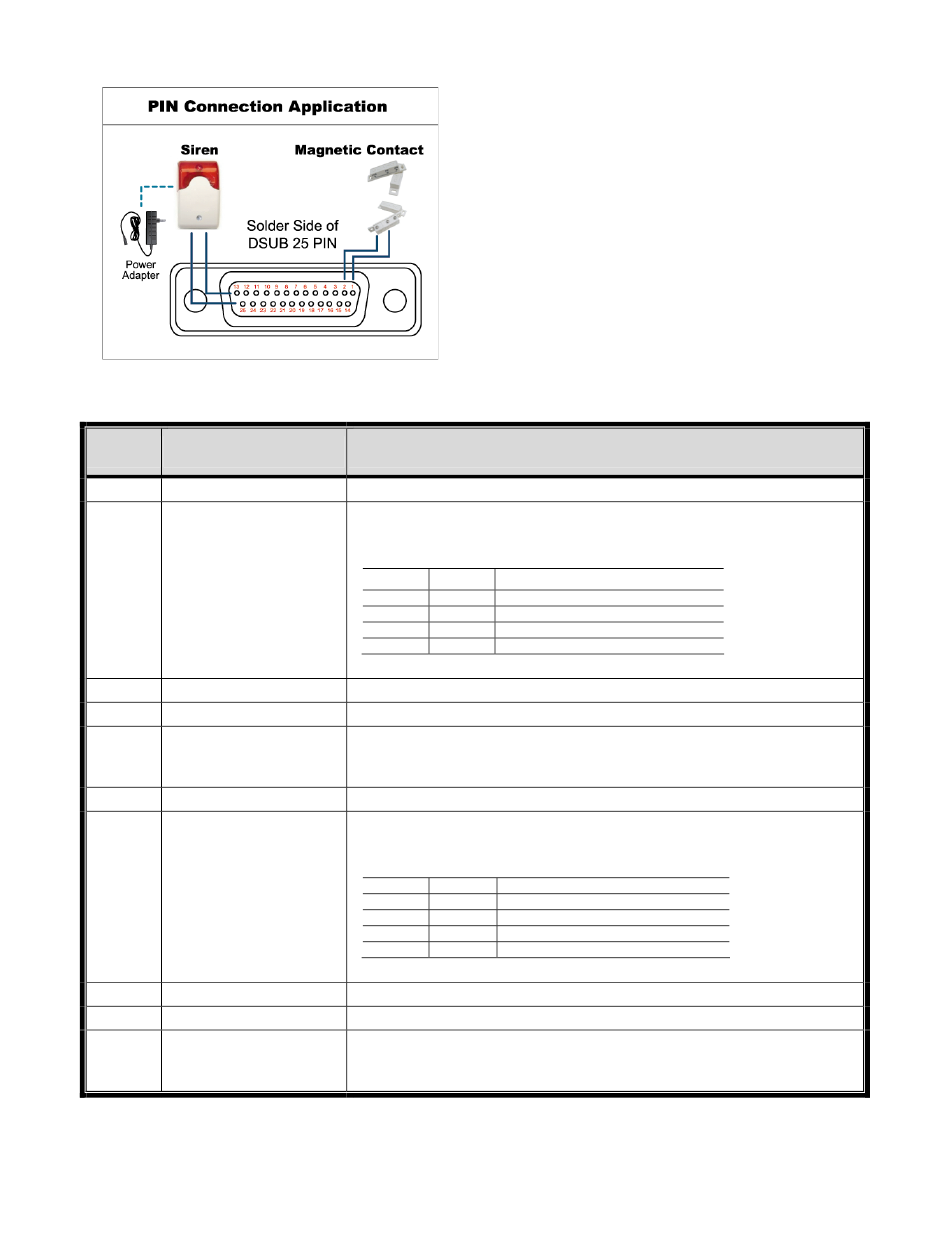

‧ 8-Kanal-Modell
* Der oben gezeigte D-Sub-Stecker ist separat
erhältlich.
Pin
Funktion
1
Masse
2 – 5
Alarmeingang
6 – 11
Nicht belegt
12
RS485-A
Externer Alarm,
13
Schließer
14
Nicht belegt
15 – 18
Alarmeingang
19 – 23
Nicht belegt
24
RS485-B
Externer Alarm,
25
Schließer
All manuals and user guides at all-guides.com
Sirene:
Wenn der DVR durch Sensoren oder Bewegung
ausgelöst wird, werden die Kontakte an der
COM-Schnittstelle geschlossen, die Sirene setzt
ein.
Magnetkontakt:
Beim Öffnen des Magnetkontaktes wird der Alarm
ausgelöst, die Aufnahme beginnt.
Masse
Schließen Sie die Kabel an die Alarmeingänge (Pins 2 – 5) und Masse (Pin
1) an. Bei Alarmauslösung startet der DVR die Aufnahme, das Tonsignal
erklingt.
Pin
Alarm
Pin 2
1
Pin 3
3
Pin 4
5
Pin 5
7
*
k. A.
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Kontakt geschlossen.
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
k. A.
Schließen Sie die Kabel an die Alarmeingänge (Pins 15 – 18) und Masse
(Pin 1) an. Bei Alarmauslösung startet der DVR die Aufnahme, das
Tonsignal erklingt.
Pin
Alarm
Pin 15
2
Pin 16
4
Pin 17
6
Pin 18
8
*
k. A.
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Kontakt geschlossen.
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
68
Beschreibung
Zugehöriger Videokanal
Kn1
Kn3
Kn5
Kn7
Zugehöriger Videokanal
Kn2
Kn4
Kn6
Kn8
Anhang 6 – Pinbelegung
