ANNEXE 6 CONFIGURATION PIN
‧ Pour modèle à 16 canaux
* Le connecteur D-Secondaire affiché ci-dessus est
facultatif.
BROCHE FONCTION
1
MASSE
2~9
ENTRÉE ALARME
BROCHE
10~11
DÉSACTIVÉE
12
RS485-A
13
N° ALERTE EXTERNE
BROCHE
14
DÉSACTIVÉE
15~22
ENTRÉE ALARME
BROCHE
23~23
DÉSACTIVÉE
24
RS485-B
COM ALERTE
25
EXTERNE
All manuals and user guides at all-guides.com

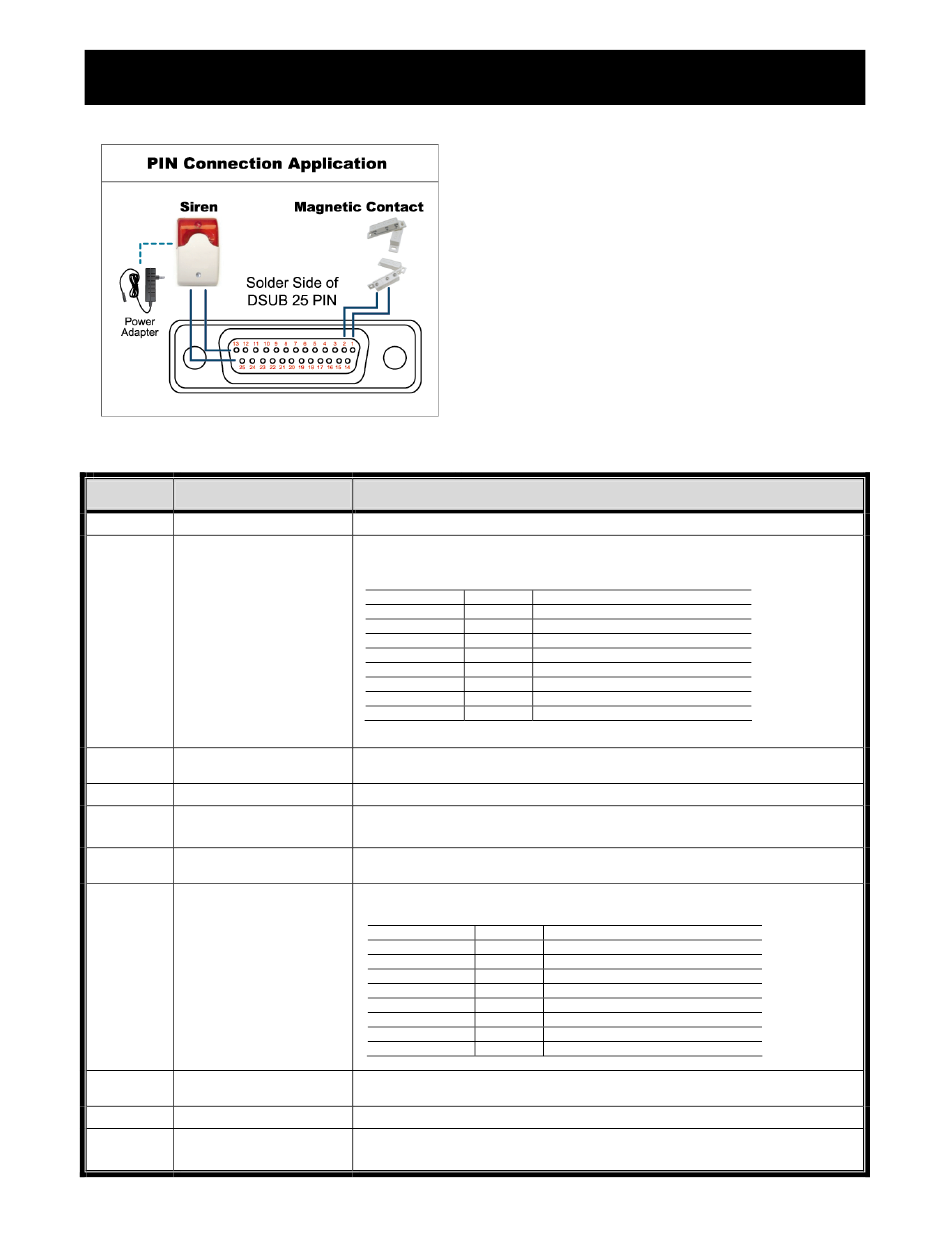

Sirène:
Lorsque le DVR se déclenche par une alarme ou
un mouvement, le COM se connecte sur NO
(NON) et la sirène commence à hurler et le flash à
clignoter.
Contact magnétique:
Lorsque le contact magnétique est ouvert,
l'alarme est déclenchée et l'enregistrement est en
marche.
MASSE
Branchez le connecteur ENTRÉE ALARME (BROCHE 2 -- 9) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l'alarme se déclenche, le DVR
commence l'enregistrement et le buzzer se met en marche.
BROCHE Alarme
BROCHE 2 1
BROCHE 3 3
BROCHE 4 5
BROCHE 5 7
BROCHE 6 9
BROCHE 7 11
BROCHE 8 13
BROCHE 9 15
*
SO
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu'une
quelconque alarme est déclenchée, COM se connecte à NON.
Attention : La restriction de tension est de 24VCC 1A.
SO
Branchez le connecteur ENTRÉE ALARME (BROCHE 15 – 22) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l'alarme se déclenche, le DVR
commence l'enregistrement et le buzzer se met en marche.
BROCHE Alarme
BROCHE 15 2
BROCHE 16 4
BROCHE 17 6
BROCHE 18 8
BROCHE 19 10
BROCHE 20 12
BROCHE 21 14
BROCHE 22 16
*
SO
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu'une
quelconque alarme est déclenchée, COM se connecte à NON.
Attention : La restriction de tension est de 24VCC 1A.
68
ANNEXE 6 CONFIGURATION PIN
DESCRIPTION
Canal vidéo correspondant
CH1
CH3
CH5
CH7
CH9
CH11
CH13
CH15
Canal vidéo correspondant
CH2
CH4
CH6
CH8
CH10
CH12
CH14
CH16
