2.2.2 Collegamento telecamere PTZ
La descrizione che segue prende come esempio una telecamera PTZ col nostro
marchio.
Per i dettagli sul collegamento della porta/PIN, fare riferimento a "5.6 Impostazioni
telecamere PTZ" a pagina 27.

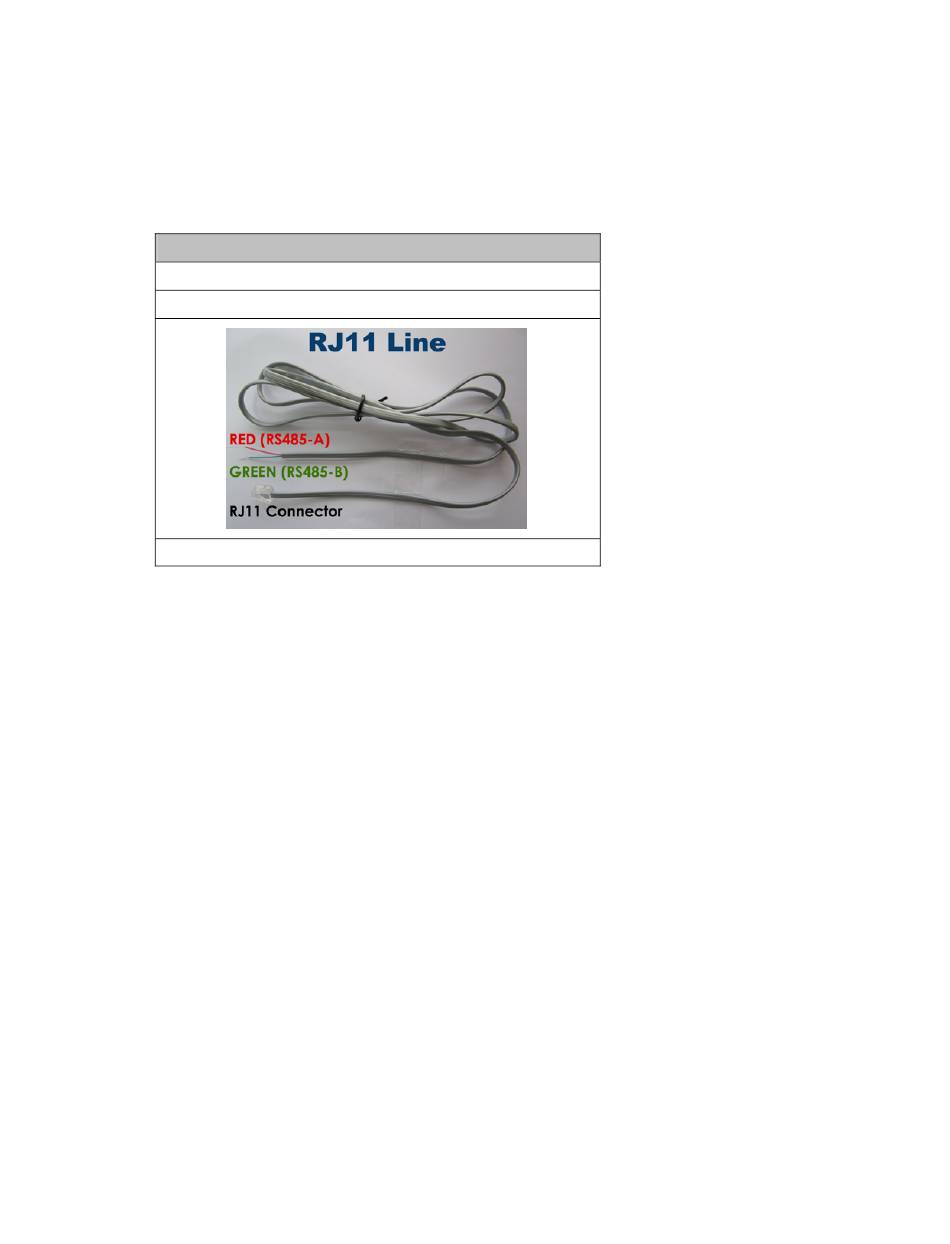

RS485-A: Cavo rosso
RS485-B: Cavo verde
Il cavo RJ11 non è contenuto nella confezione
FASE 1: Procurarsi un cavo RJ11 della lunghezza appropriata per il
collegamento.
Un connettore RJ11 differente può avere una configurazione differente del filo,
quindi la connessione potrebbe essere differente. Se dopo il collegamento non
si riesce a controllare il DVR, invertire il collegamento del cavo RJ11 al DVR.
FASE 2: Rimuovere una estremità della guaina protettiva del cavo RJ11.
Rimuovere una estremità della guaina protettiva del cavo RJ11 per trovare il
filo RS485-A e the RS485-B; rimuovere la guaina protettiva per denudare i fili
e procedere con il collegamento.
FASE 3: Avvolgere i fili RS485-A e RS485-B del cavo RJ11 e della telecamera
Speed Dome.
Avvolgere i fili RS485-A (rosso) e RS485-B (verde) del cavo RJ11 ai fili
RS485-A (marrone) e RS485-B (arancione) della telecamera Speed Dome.
Per proteggere i fili nudi, coprirli usando del nastro isolante.
FASE 4: Collegare l'altra estremità del cavo RJ11 al DVR.
Saldare i fili RS485-A (rosso) e RS485-B (verde) del cavo RJ11 ai pin
corrispondenti sul lato componenti del connettore D-Sub a 9 o 25 PIN (come
mostrato in precedenza).
Cavo RJ11
7
CONNECTION AND SETUP
