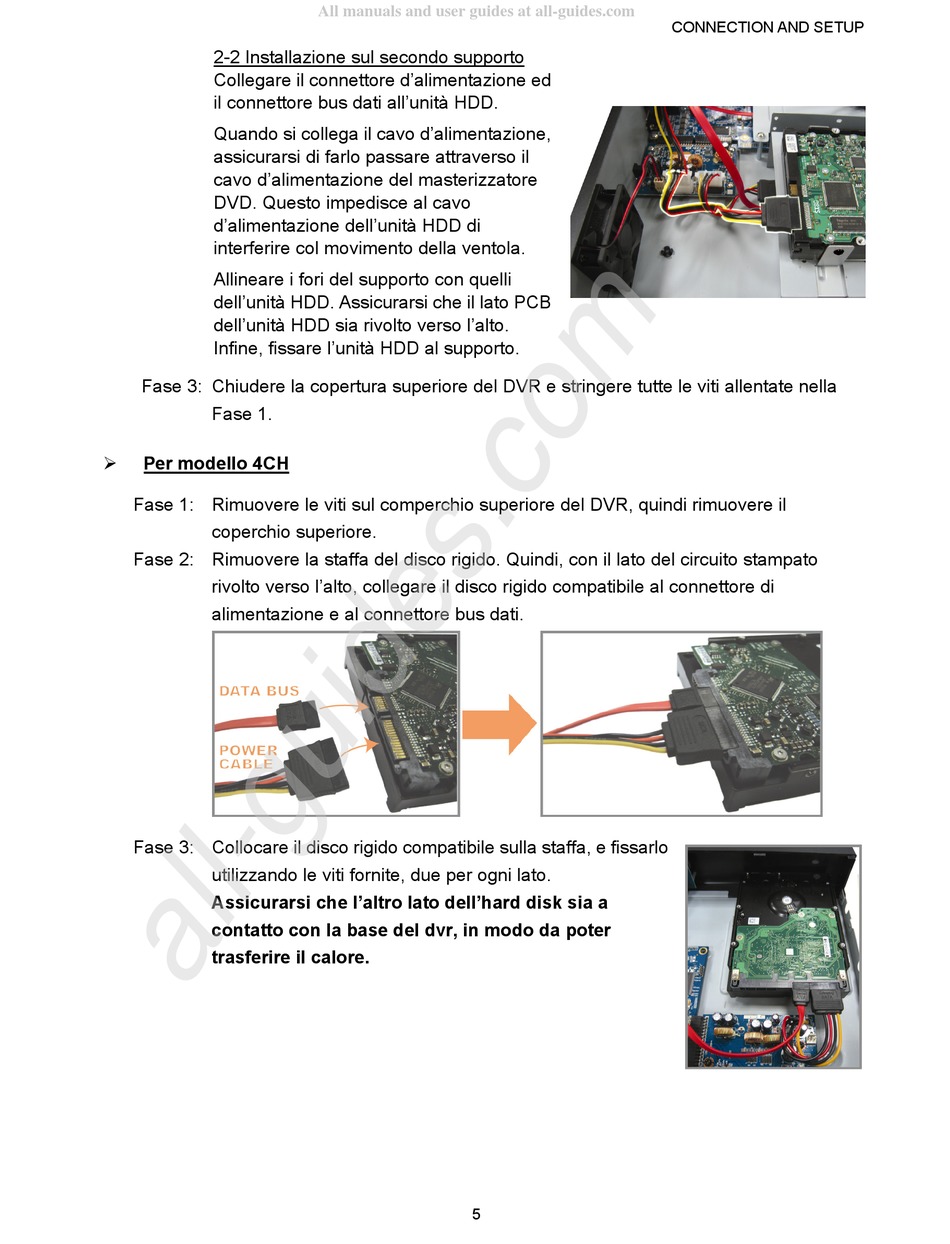

2-2 Installazione sul secondo supporto
Collegare il connettore d'alimentazione ed
il connettore bus dati all'unità HDD.
Quando si collega il cavo d'alimentazione,
assicurarsi di farlo passare attraverso il
cavo d'alimentazione del masterizzatore
DVD. Questo impedisce al cavo
d'alimentazione dell'unità HDD di
interferire col movimento della ventola.
Allineare i fori del supporto con quelli
dell'unità HDD. Assicurarsi che il lato PCB
dell'unità HDD sia rivolto verso l'alto.
Infine, fissare l'unità HDD al supporto.
Fase 3: Chiudere la copertura superiore del DVR e stringere tutte le viti allentate nella
Fase 1.
 Per modello 4CH
Fase 1: Rimuovere le viti sul comperchio superiore del DVR, quindi rimuovere il
coperchio superiore.
Fase 2: Rimuovere la staffa del disco rigido. Quindi, con il lato del circuito stampato
rivolto verso l'alto, collegare il disco rigido compatibile al connettore di
alimentazione e al connettore bus dati.
Fase 3: Collocare il disco rigido compatibile sulla staffa, e fissarlo
utilizzando le viti fornite, due per ogni lato.
Assicurarsi che l'altro lato dell'hard disk sia a
contatto con la base del dvr, in modo da poter
trasferire il calore.
