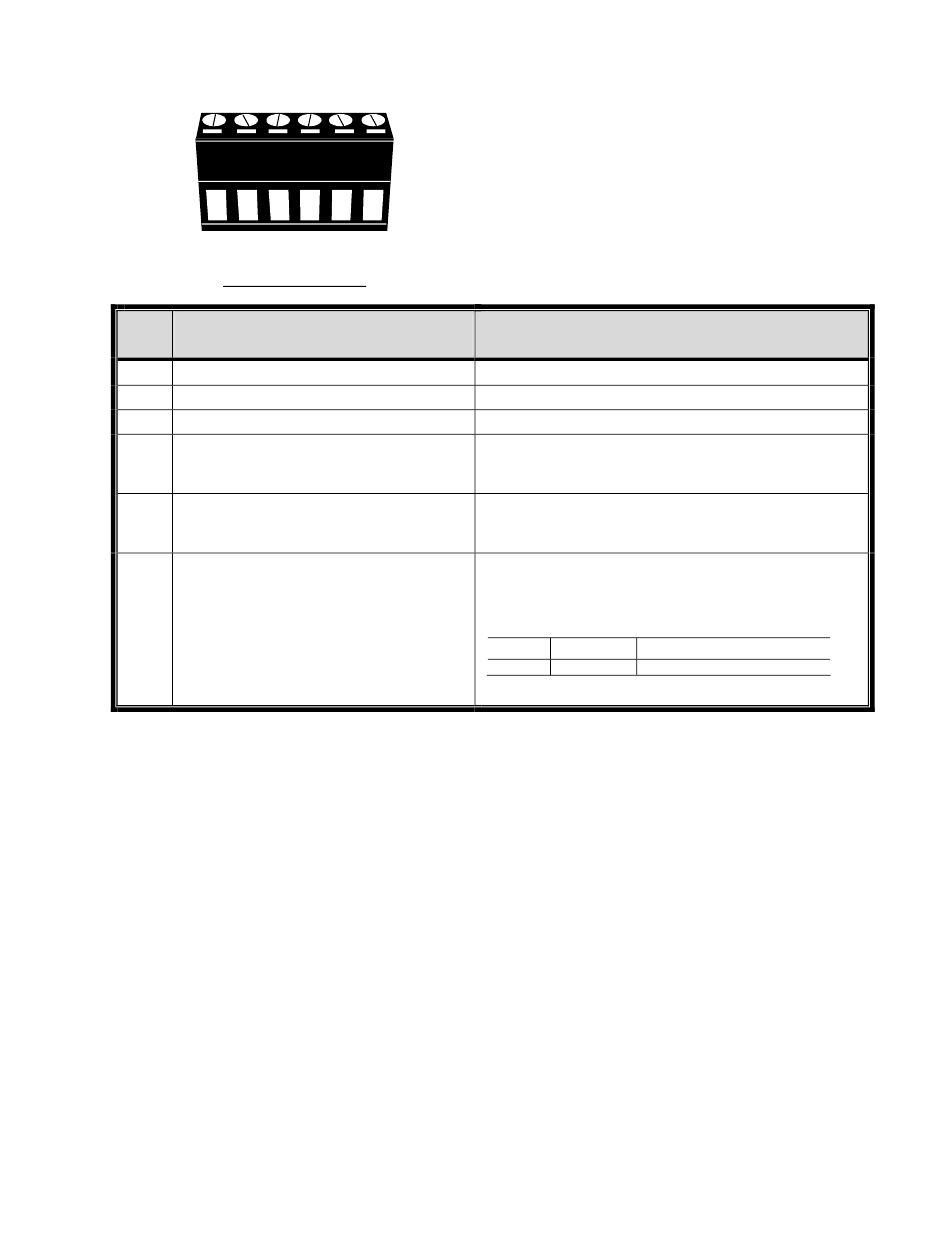

‧ 6 ピンの外部 I/O ブロック付き
6 5
外部 I/O ブロック
ピン
1 GND
2 RS485-A
3 RS485-B
4 EXTERNAL ALARM COM
5 EXTERNAL ALARM NO
6 ALARM INPUT
All manuals and user guides at all-guides.com
4 3 2 1
機能
接地
通常運転では、COM は NO.との接続が遮断されています。し
かし 、 アラームが立ち上がると 、 COM は NO.と接続されます 。
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。し
かし 、 アラームが立ち上がると 、 COM は NO.と接続されます 。
注意：電圧は DC24V 1A 未満に規制されます。
ALARM INPUT (PIN 6)と GND (PIN 1) コネクタをワイヤーで
接続します。 アラームが立ち上がると、DVR が録画を開始し、
ブザーのスイッチがオンになります。
ピン アラーム
PIN 6 1
*
78
付録 6 PIN 構造
説明
対応するビデオチャンネル
CH1
