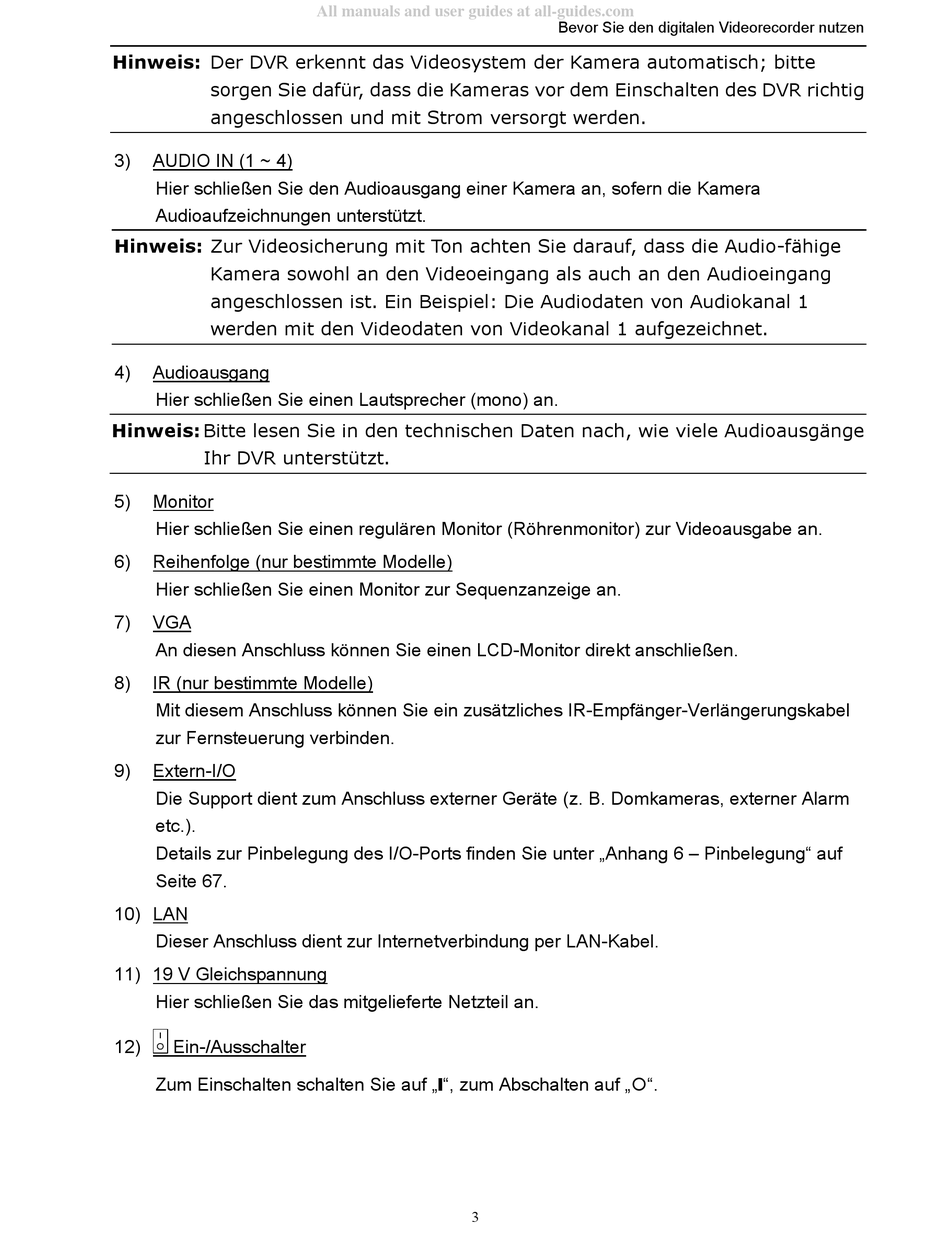

Hinweis: Der DVR erkennt das Videosystem der Kamera automatisch; bitte
sorgen Sie dafür, dass die Kameras vor dem Einschalten des DVR richtig
angeschlossen und mit Strom versorgt werden.
3)
AUDIO IN (1 ~ 4)
Hier schließen Sie den Audioausgang einer Kamera an, sofern die Kamera
Audioaufzeichnungen unterstützt.
Hinweis: Zur Videosicherung mit Ton achten Sie darauf, dass die Audio-fähige
Kamera sowohl an den Videoeingang als auch an den Audioeingang
angeschlossen ist. Ein Beispiel: Die Audiodaten von Audiokanal 1
werden mit den Videodaten von Videokanal 1 aufgezeichnet.
4)
Audioausgang
Hier schließen Sie einen Lautsprecher (mono) an.
Hinweis: Bitte lesen Sie in den technischen Daten nach, wie viele Audioausgänge
Ihr DVR unterstützt.
5)
Monitor
Hier schließen Sie einen regulären Monitor (Röhrenmonitor) zur Videoausgabe an.
6)
Reihenfolge (nur bestimmte Modelle)
Hier schließen Sie einen Monitor zur Sequenzanzeige an.
7)
VGA
An diesen Anschluss können Sie einen LCD-Monitor direkt anschließen.
8)
IR (nur bestimmte Modelle)
Mit diesem Anschluss können Sie ein zusätzliches IR-Empfänger-Verlängerungskabel
zur Fernsteuerung verbinden.
9)
Extern-I/O
Die Support dient zum Anschluss externer Geräte (z. B. Domkameras, externer Alarm
etc.).
Details zur Pinbelegung des I/O-Ports finden Sie unter „Anhang 6 – Pinbelegung" auf
Seite 67.
10) LAN
Dieser Anschluss dient zur Internetverbindung per LAN-Kabel.
11) 19 V Gleichspannung
Hier schließen Sie das mitgelieferte Netzteil an.
12)
Ein-/Ausschalter
Zum Einschalten schalten Sie auf „", zum Abschalten auf „".
All manuals and user guides at all-guides.com
3
Bevor Sie den digitalen Videorecorder nutzen
