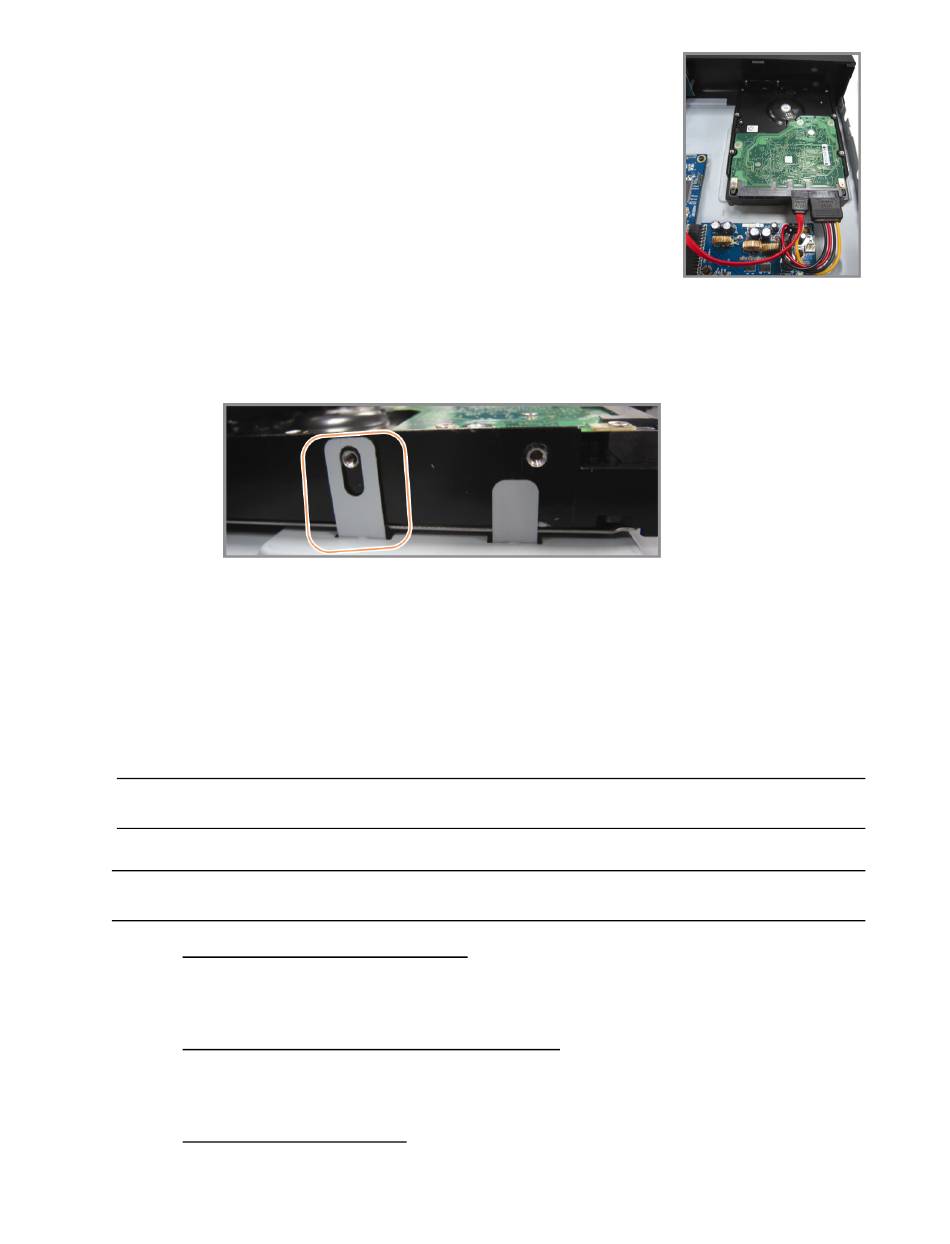

Étape 3: Vérifiez que le PCB soit orienté vers le haut et placez
le Disque Dur entre les deux montants de disque dur
de la base du DVR comme indiqué ci-dessous.
Vérifiez que l'autre côté du Disque Dur soit en
contact avec la base du DVR pour permettre le
transfert de chaleur.
Étape 4: Alignez les trous de chaque montant avec les trous situés sur les côtés du
Disque Dur comme ci-dessous, puis fixez le Disque Dur au montant grâce aux
vis fournies.
Étape 5 : Refermez le capot supérieur du DVR et serrez les vis que avez desserrées à
l'étape 1.
2.2 Connexion de la caméra
Les caméras doivent être connectées et alimentées avant d'alimenter le DVR.
Connectez la caméra avec l'alimentation électrique indiquée. Puis, connectez la sortie
vidéo de la caméra sur le port d'entrée vidéo du DVR avec un câble coaxial ou au câble
RCA avec connecteurs BNC.
Remarque: Pour les détails sur les ports d'entrée vidéo du DVR, veuillez vous
référer à "1.3 Panneau arrière" à la page 2.
2.2.1 Connexion d'une caméra normale
Remarque: Pour plus de détails sur le l'installation et la connexion de la caméra,
veuillez consulter son mode d'emploi.
1) Connexion à l'entrée vidéo du DVR
Connectez la sortie vidéo de la caméra sur le port d'entrée vidéo du DVR avec un
câble coaxial ou à la ligne RCA avec un connecteur BNC.
2) Connexion à l'entrée audio du DVR (Facultatif)
Connectez la sortie audio de la caméra sur le port d'entrée audio du DVR avec un
câble coaxial ou au câble RCA avec connecteurs BNC.
3) Connexion de l'alimentation
Reliez la caméra à l'alimentation d'énergie indiquée et assurez vous qu'elle est
fournie en alimentation électrique.
