‧ 4-Kanal-Modell
* Der oben gezeigte D-Sub-Stecker ist separat
erhältlich.
Pin
Funktion
1 – 4
Alarmeingang
5
Masse
Externer Alarm,
6
Schließer
Externer Alarm,
7
Schließer
8
RS485-A
9
RS485-B
10 – 11
Masse
All manuals and user guides at all-guides.com

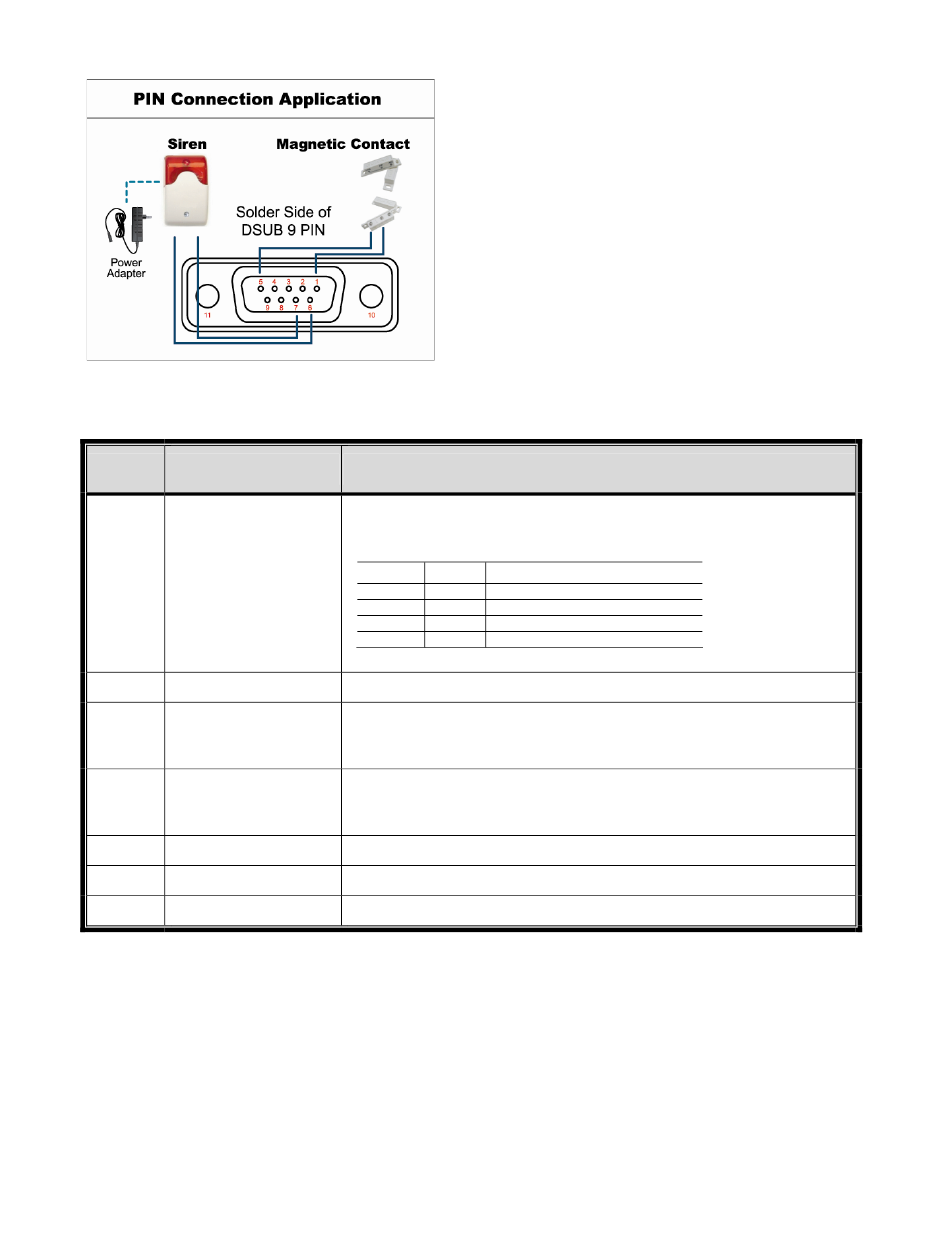

Sirene:
Wenn der DVR durch Sensoren oder Bewegung
ausgelöst wird, werden die Kontakte an der
COM-Schnittstelle geschlossen, die Sirene setzt
ein.
Magnetkontakt:
Beim Öffnen des Magnetkontaktes wird der Alarm
ausgelöst, die Aufnahme beginnt.
Schließen Sie die Kabel an die Alarmeingänge (Pins 1 – 4) und Masse (Pin
5) an. Bei Alarmauslösung startet der DVR die Aufnahme, das Tonsignal
erklingt.
Pin
Alarm
Pin 1
1
Pin 2
2
Pin 3
3
Pin 4
4
*
Masse
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Kontakt geschlossen.
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Kontakt geschlossen.
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
Masse
69
Beschreibung
Zugehöriger Videokanal
Kn1
Kn2
Kn3
Kn4
Anhang 6 – Pinbelegung
