‧ 4CH

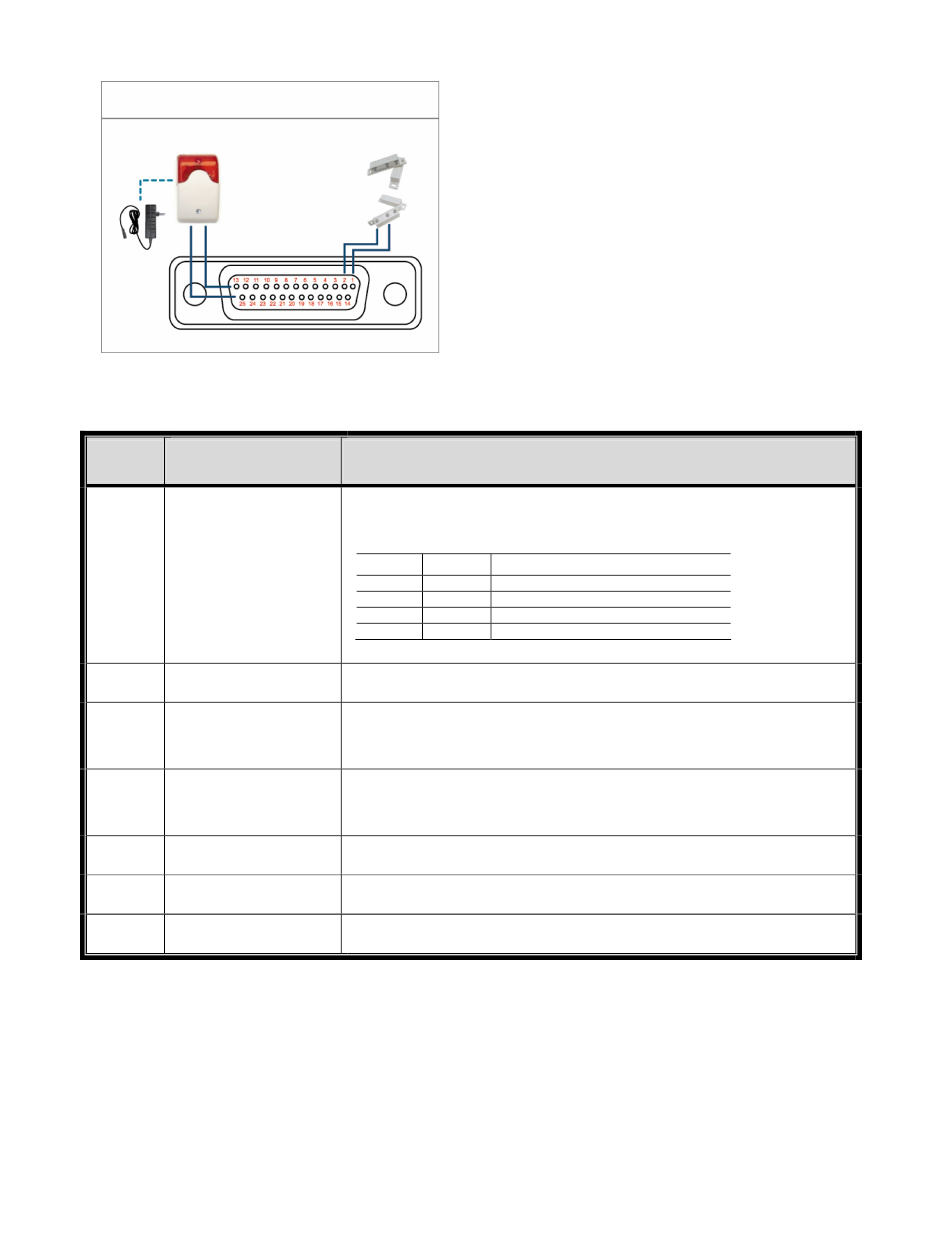

Aplicación de Conexión de PIN
Contacto magnético
Sirena
Vista de la Parte de
Soldadura del
Conector DSUB de
Adaptador
de la fuente
de
alimentación
* El conector D-Sub mostrador anteriormente es
opcional.
PIN FUNCIÓN
ENTRADA DE
1~4
ALARMA
5
GND
PUERTO COM DE
6
ALARMA EXTERNA
Nº DE ALARMA
7
EXTERNA
8
RS485-A
9
RS485-B
10~11
GND
All manuals and user guides at all-guides.com
9 PINES
Conecte la ENTRADA DE ALARMA (PIN1 - 4) y el conector GND (PIN5)
con sus cables. Una vez activada la alarma, el DVR comenzará a grabar
y se activará el sonido.
PIN Alarma
PIN 1 1
PIN 2 2
PIN 3 3
PIN 4 4
*
TIERRA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
TIERRA
APÉNDICE 6 CONFIGURACIÓN DE Patillas
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar movimientos,
conectará a NO y la sirena se iluminará y
comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
DESCRIPCIÓN
Canal de vídeo correspondiente
CANAL1
CANAL2
CANAL3
CANAL4
75
