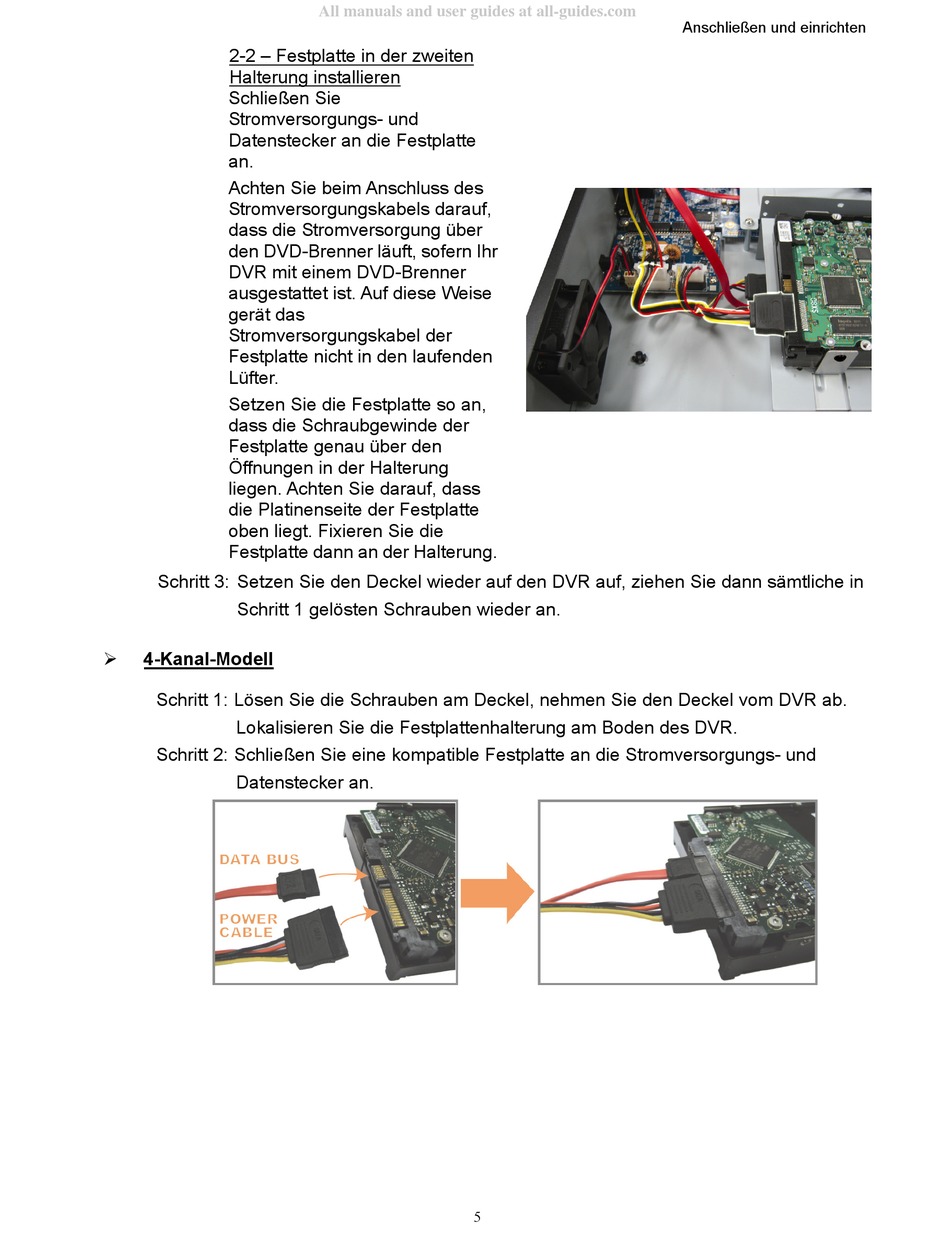

Avtech AVC792PV Bedienungsanleitung Seite 364

2-2 – Festplatte in der zweiten
Halterung installieren
Schließen Sie
Stromversorgungs- und
Datenstecker an die Festplatte
an.
Achten Sie beim Anschluss des
Stromversorgungskabels darauf,
dass die Stromversorgung über
den DVD-Brenner läuft, sofern Ihr
DVR mit einem DVD-Brenner
ausgestattet ist. Auf diese Weise
gerät das
Stromversorgungskabel der
Festplatte nicht in den laufenden
Lüfter.
Setzen Sie die Festplatte so an,
dass die Schraubgewinde der
Festplatte genau über den
Öffnungen in der Halterung
liegen. Achten Sie darauf, dass
die Platinenseite der Festplatte
oben liegt. Fixieren Sie die
Festplatte dann an der Halterung.
Schritt 3: Setzen Sie den Deckel wieder auf den DVR auf, ziehen Sie dann sämtliche in
Schritt 1 gelösten Schrauben wieder an.
 4-Kanal-Modell
Schritt 1: Lösen Sie die Schrauben am Deckel, nehmen Sie den Deckel vom DVR ab.
Lokalisieren Sie die Festplattenhalterung am Boden des DVR.
Schritt 2: Schließen Sie eine kompatible Festplatte an die Stromversorgungs- und
Datenstecker an.
All manuals and user guides at all-guides.com
5
Anschließen und einrichten
