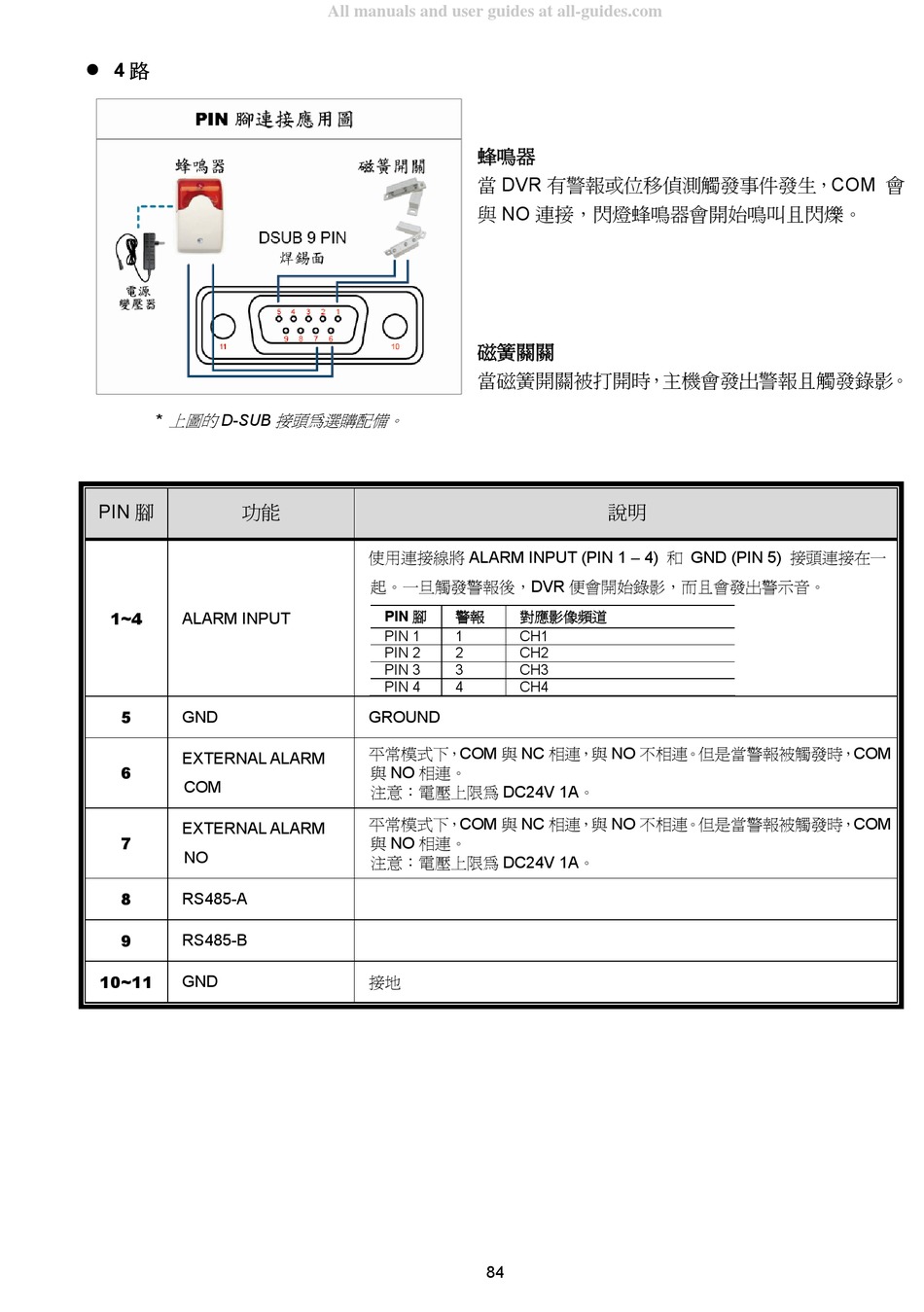

 4 路
* D-SUB
上圖的
PIN 腳
功能
1~4
ALARM INPUT
5
GND
EXTERNAL ALARM
6
COM
EXTERNAL ALARM
7
NO
8
RS485-A
9
RS485-B
10~11
GND
All manuals and user guides at all-guides.com
接頭為選購配備。
使用連接線將 ALARM INPUT (PIN 1 – 4) 和 GND (PIN 5) 接頭連接在一
起。一旦觸發警報後，DVR 便會開始錄影，而且會發出警示音。
PIN 腳
警報
PIN 1 1
PIN 2 2
PIN 3 3
PIN 4 4
GROUND
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM
與 NO 相連。
注意：電壓上限為 DC24V 1A。
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM
與 NO 相連。
注意：電壓上限為 DC24V 1A。
接地
蜂鳴器
當 DVR 有警報或位移偵測觸發事件發生，COM 會
與 NO 連接，閃燈蜂鳴器會開始鳴叫且閃爍。
磁簧關關
當磁簧開關被打開時， 主機會發出警報且觸發錄影。
說明
對應影像頻道
CH1
CH2
CH3
CH4
