‧ 4CH

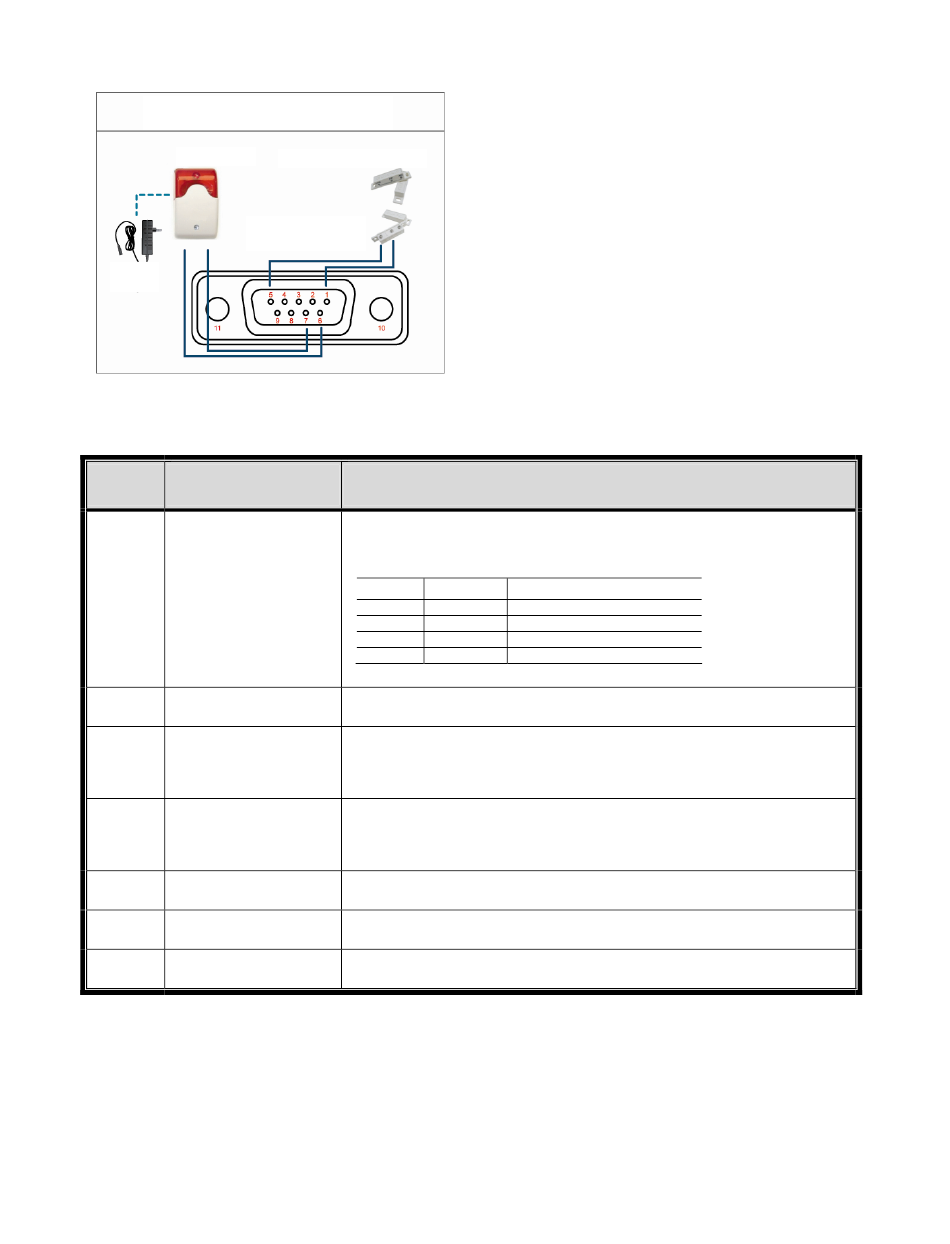

ピン接続配列
サイレン
D-Sub 9 ピンのハ
電源ア
ダプタ
*
上に示す
D-Sub
コネクタはオプションです。
ピン
機能
1~4
ALARM INPUT
5
GND
EXTERNAL ALARM
6
COM
EXTERNAL ALARM
7
NO
8
RS485-A
9
RS485-B
10~11
GND
All manuals and user guides at all-guides.com
サイレン：
電磁接点
DVR がアラームあるいは動きによって立ち上げ
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
ンダ面
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
ALARM INPUT (PIN 1 - 4)と GND (PIN 5)コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ピン
アラーム
PIN 1
1
PIN 2
2
PIN 3
3
PIN 4
4
*
接地
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
接地
75
説明
対応するビデオチャンネル
CH1
CH2
CH3
CH4
付録 6 PIN 構造
