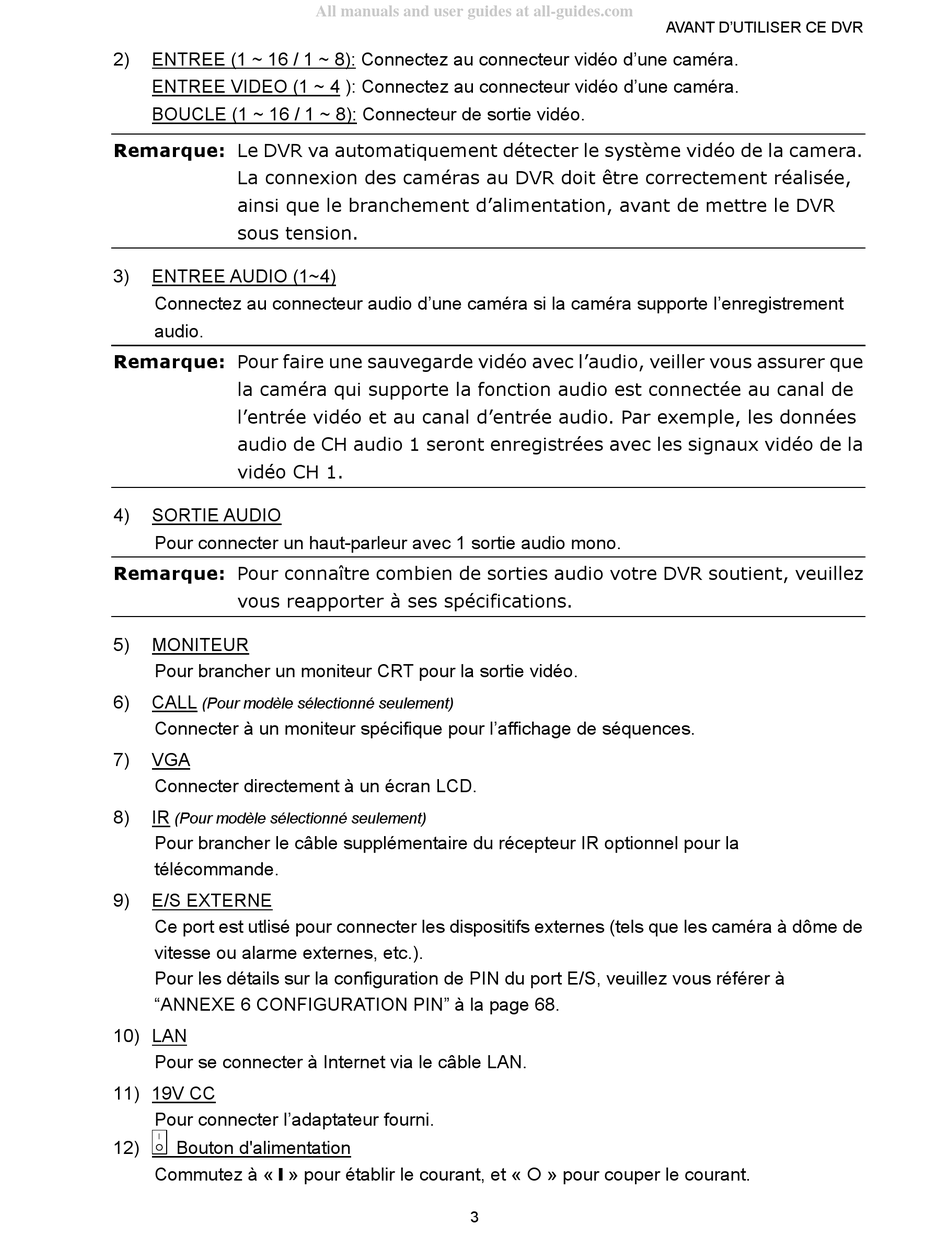

2)
ENTREE (1 ~ 16 / 1 ~ 8): Connectez au connecteur vidéo d'une caméra.
ENTREE VIDEO (1 ~ 4 ): Connectez au connecteur vidéo d'une caméra.
BOUCLE (1 ~ 16 / 1 ~ 8): Connecteur de sortie vidéo.
Remarque: Le DVR va automatiquement détecter le système vidéo de la camera.
La connexion des caméras au DVR doit être correctement réalisée,
ainsi que le branchement d'alimentation, avant de mettre le DVR
sous tension.
3)
ENTREE AUDIO (1~4)
Connectez au connecteur audio d'une caméra si la caméra supporte l'enregistrement
audio.
Remarque: Pour faire une sauvegarde vidéo avec l'audio, veiller vous assurer que
la caméra qui supporte la fonction audio est connectée au canal de
l'entrée vidéo et au canal d'entrée audio. Par exemple, les données
audio de CH audio 1 seront enregistrées avec les signaux vidéo de la
vidéo CH 1.
4)
SORTIE AUDIO
Pour connecter un haut-parleur avec 1 sortie audio mono.
Remarque: Pour connaître combien de sorties audio votre DVR soutient, veuillez
vous reapporter à ses spécifications.
5)
MONITEUR
Pour brancher un moniteur CRT pour la sortie vidéo.
6)
CALL
(Pour modèle sélectionné seulement)
Connecter à un moniteur spécifique pour l'affichage de séquences.
7)
VGA
Connecter directement à un écran LCD.
8)
IR
(Pour modèle sélectionné seulement)
Pour brancher le câble supplémentaire du récepteur IR optionnel pour la
télécommande.
9)
E/S EXTERNE
Ce port est utlisé pour connecter les dispositifs externes (tels que les caméra à dôme de
vitesse ou alarme externes, etc.).
Pour les détails sur la configuration de PIN du port E/S, veuillez vous référer à
"ANNEXE 6 CONFIGURATION PIN" à la page 68.
10) LAN
Pour se connecter à Internet via le câble LAN.
11) 19V CC
Pour connecter l'adaptateur fourni.
12)
Bouton d'alimentation
Commutez à « » pour établir le courant, et « » pour couper le courant.
