19

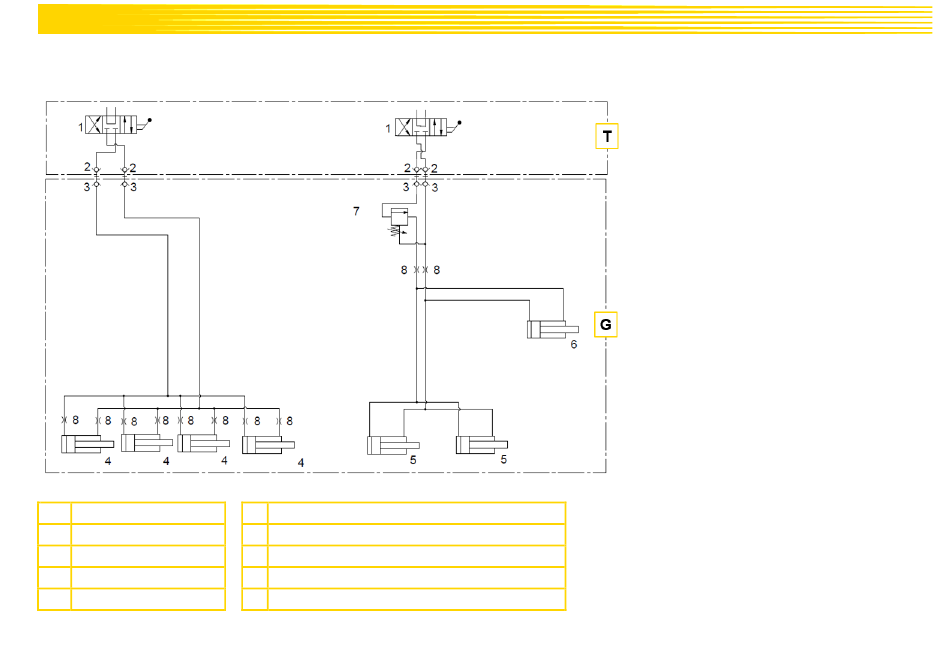

HYDRAULIKSCHEMA

19.1 RC 600 M1

Abbildung 40
T: Traktorseitig
G: Geräteseitig
1: Steuergerät
2: Kupplungsmuffe BG 2
3: Kupplungsstecker BG 2
4: Doppelt wirkender Zylinder für Druckverstellung
5: Doppelt wirkender Zylinder für Klappung
6: Doppelt wirkender Zylinder für Verriegelung
7: Druckbegrenzungsventil
8: Drosselscheibe
63
