Hydraulikschema Gs 600 M1 - APV GS 300 M1 Betriebsanleitung

15

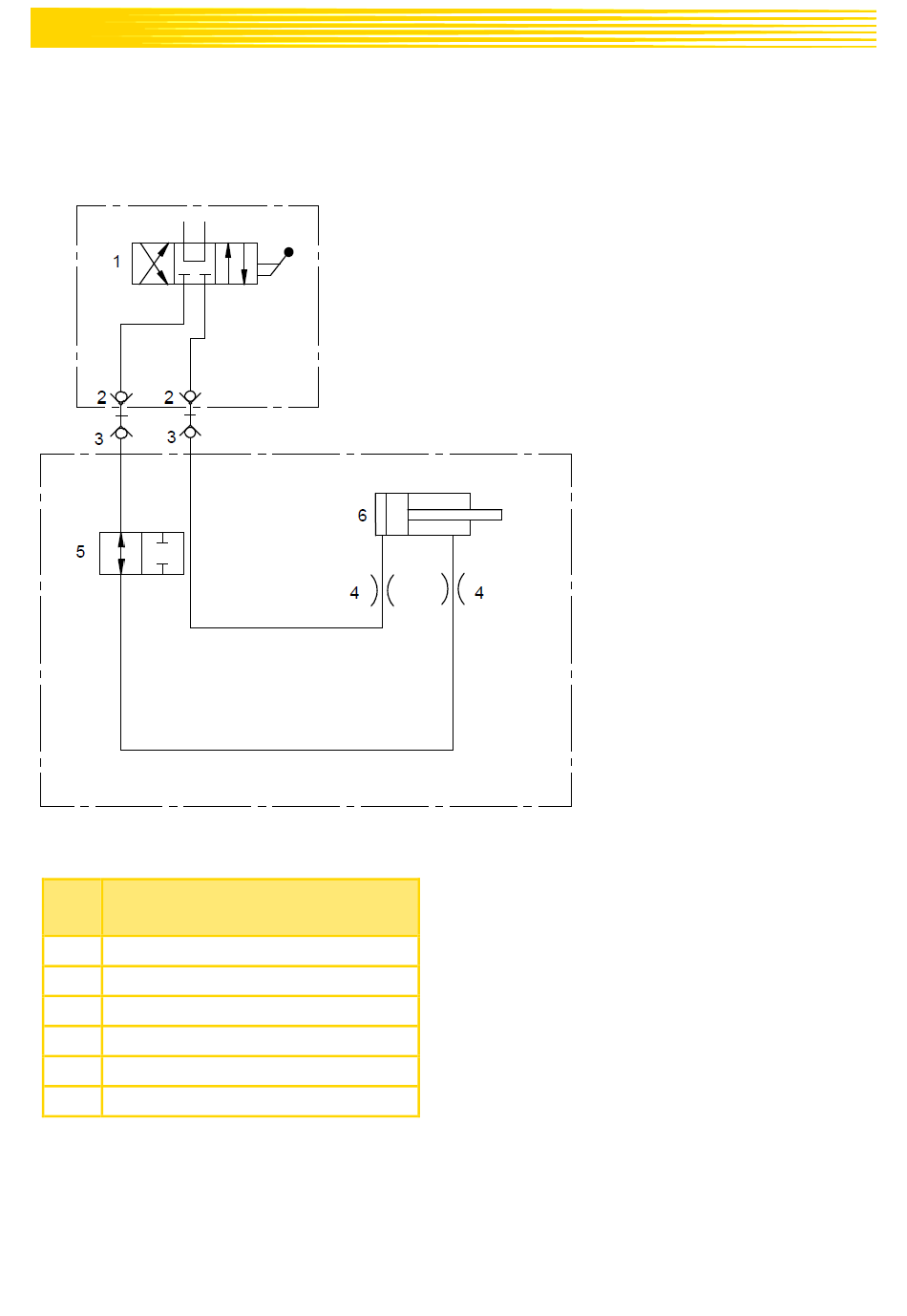

HYDRAULIKSCHEMA GS 600 M1

Hydraulische Klappung des GS 600 M1:
Traktorseitig
Abbildung 10
Nr.
1 Steuergerät
2 Kupplungs-Muffe BG 3
3 Kupplungs-Stecker BG 3
4 Drosselscheibe
5 2/2 Wege Kugelhahn
6 hydraulischer Zylinder für Klappung
21
Bezeichnung
Geräteseitig
