11
HYDRAULIKSCHEMA
VS 600 M1

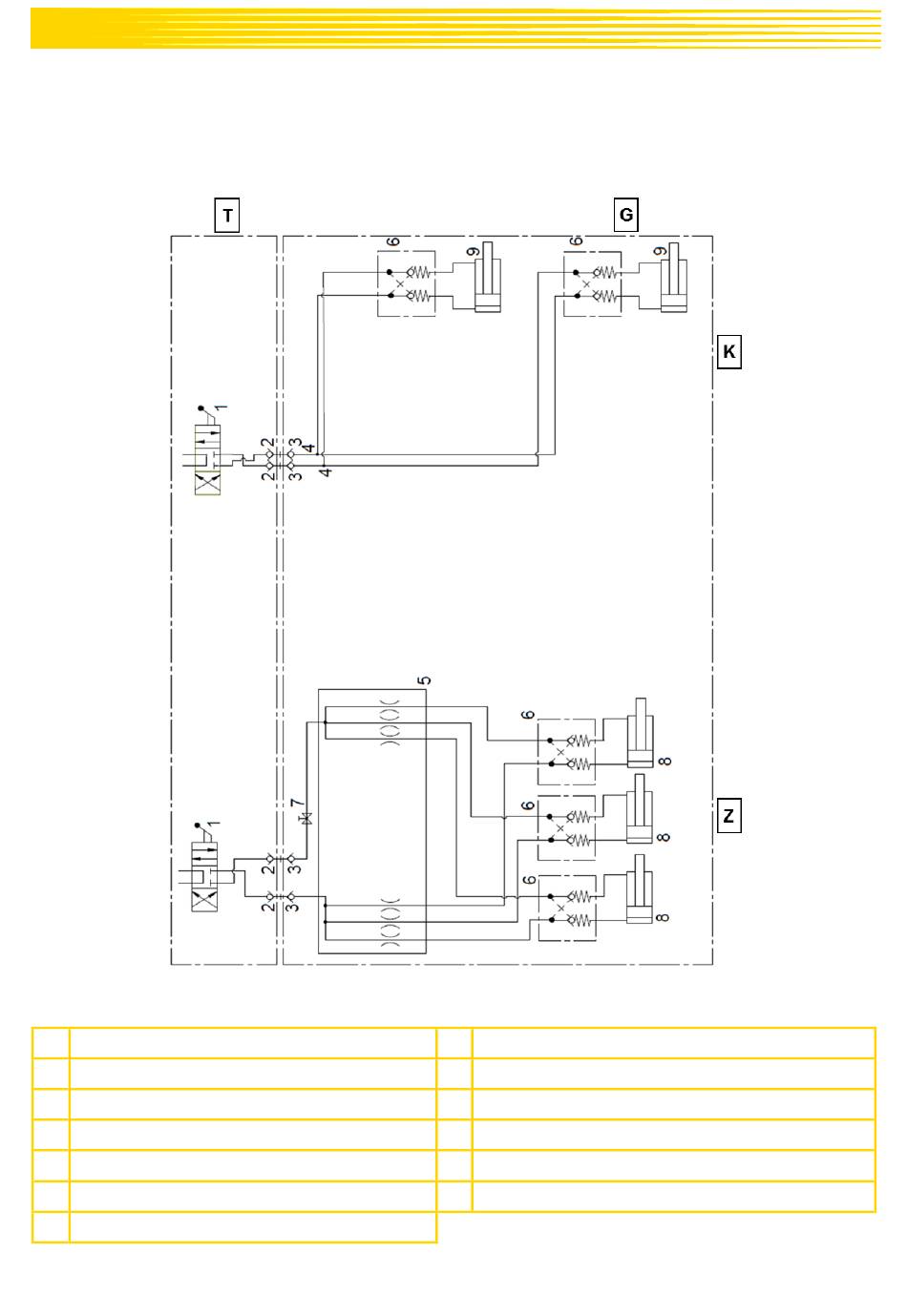

Abbildung 30: Hydraulikschema VS 600 M1
T
Traktorseitig
G
Geräteseitig
K
Klappung
Z
Zinkenverstellung
1
Steuergerät
2
Kupplungs-Muffe BG 2
3
Kupplungs-Stecker BG 2
4
T-Verschraubung
5
Mengenteiler 3-fach
6
Sperrblock
7
Kugelhahn
8
Doppelwirkender Zylinder für Zinkenverstellung
9
Doppelwirkender Zylinder für Klappung
23
