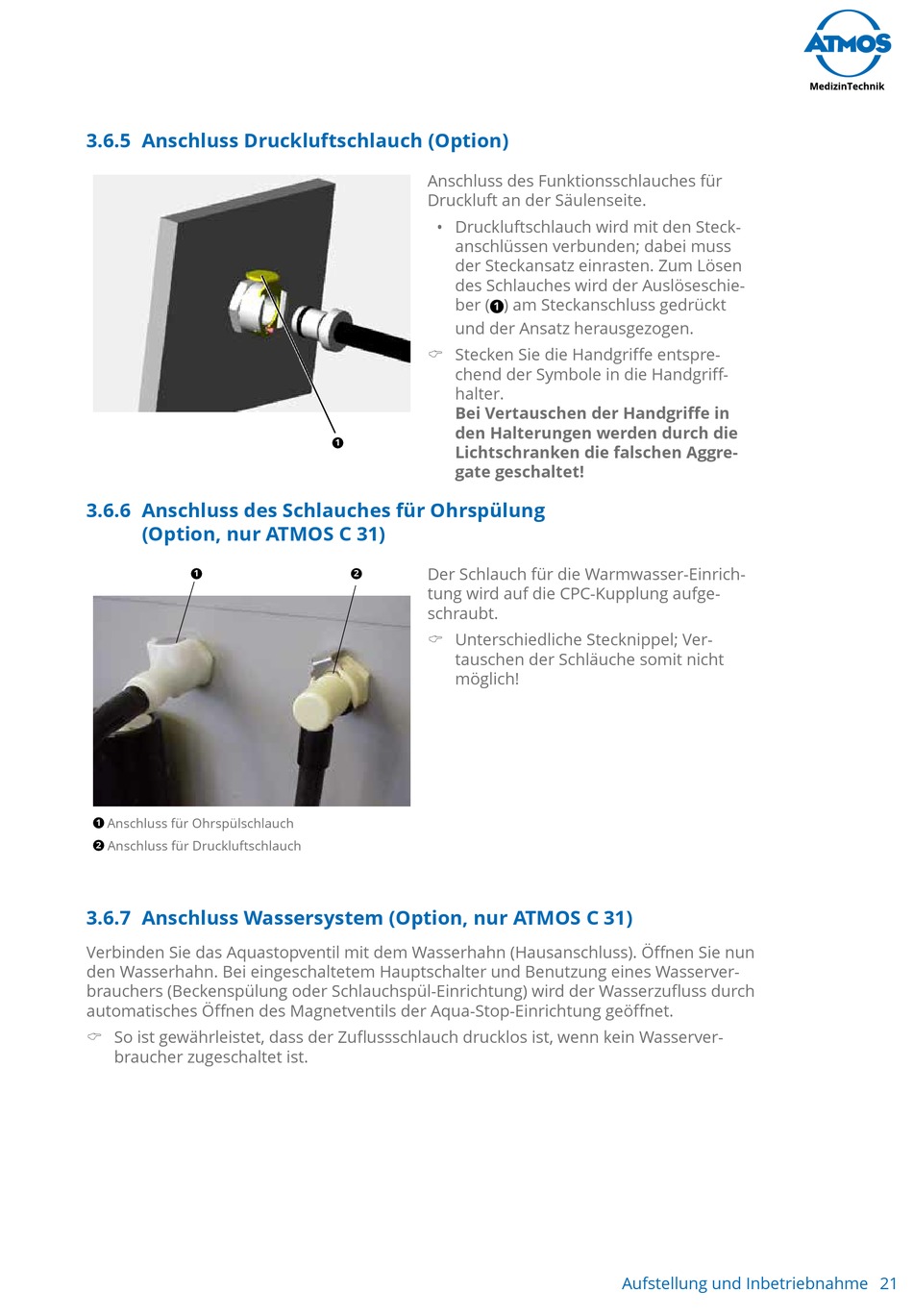

3.6.5 Anschluss Druckluftschlauch (Option)
3.6.6 Anschluss des Schlauches für Ohrspülung
(Option, nur ATMOS C 31)
1
Anschluss für Ohrspülschlauch
1
Anschluss für Druckluftschlauch
2
3.6.7 Anschluss Wassersystem (Option, nur ATMOS C 31)
Verbinden Sie das Aquastopventil mit dem Wasserhahn (Hausanschluss). Öffnen Sie nun
den Wasserhahn. Bei eingeschaltetem Hauptschalter und Benutzung eines Wasserver-
brauchers (Beckenspülung oder Schlauchspül-Einrichtung) wird der Wasserzufluss durch
automatisches Öffnen des Magnetventils der Aqua-Stop-Einrichtung geöffnet.
So ist gewährleistet, dass der Zuflussschlauch drucklos ist, wenn kein Wasserver-
braucher zugeschaltet ist.
Anschluss des Funktionsschlauches für
Druckluft an der Säulenseite.
• Druckluftschlauch wird mit den Steck-
anschlüssen verbunden; dabei muss
der Steckansatz einrasten. Zum Lösen
des Schlauches wird der Auslöseschie-
ber (
) am Steckanschluss gedrückt
1
und der Ansatz herausgezogen.
Stecken Sie die Handgriffe entspre-
chend der Symbole in die Handgriff-
halter.
Bei Vertauschen der Handgriffe in
den Halterungen werden durch die
1
Lichtschranken die falschen Aggre-
gate geschaltet!
Der Schlauch für die Warmwasser-Einrich-
2
tung wird auf die CPC-Kupplung aufge-
schraubt.
Unterschiedliche Stecknippel; Ver-
tauschen der Schläuche somit nicht
möglich!
Aufstellung und Inbetriebnahme
