3.6.4 Anschluss Lichtleiter und Lichtquellen
Die Einheit hat je nach Ausstattung unterschiedliche Anschlüsse.
Lichtpaket LED economy:
2 Anschlüsse für ATMOS HL 21 LED und ATMOS LS 21 LED
Lichtpaket 2-Kanal mit 2 oder 4 Kanälen:
Variante 1
• 2 Anschlüsse für Lichtleiter
• 2 Anschlüsse für ATMOS HL 21 LED und ATMOS LS 21
Variante 2:
• 2 oder 4 Anschlüsse für Lichtleiter
Variante 3:
• 2 oder 4 Anschlüsse für ATMOS HL 21 LED und ATMOS
Schließen Sie an die Anschlüsse für ATMOS HL 21 LED und ATMOS LS 21 LED aus-
!
schließlich die ATMOS HL 21 LED und die ATMOS LS 21 LED an. Ungeeignete Anwen-
dungsteile können zu einem elektrischen Schlag führen oder beschädigt werden.
Herzrhythmusstörungen bis hin zum Tod sind möglich.
• Schließen Sie die Lichtleiter oder Lichtquellen an.
Sollten Sie mehrere Adapterhülsen benötigen (z.B. Olympus, Pentax, Wolf etc.), so
können diese beliebig ausgetauscht werden.
Damit die Lichtleiter nicht auf dem Boden liegen, können diese hinter dem Hand-
griffhalter hindurchgeführt werden.

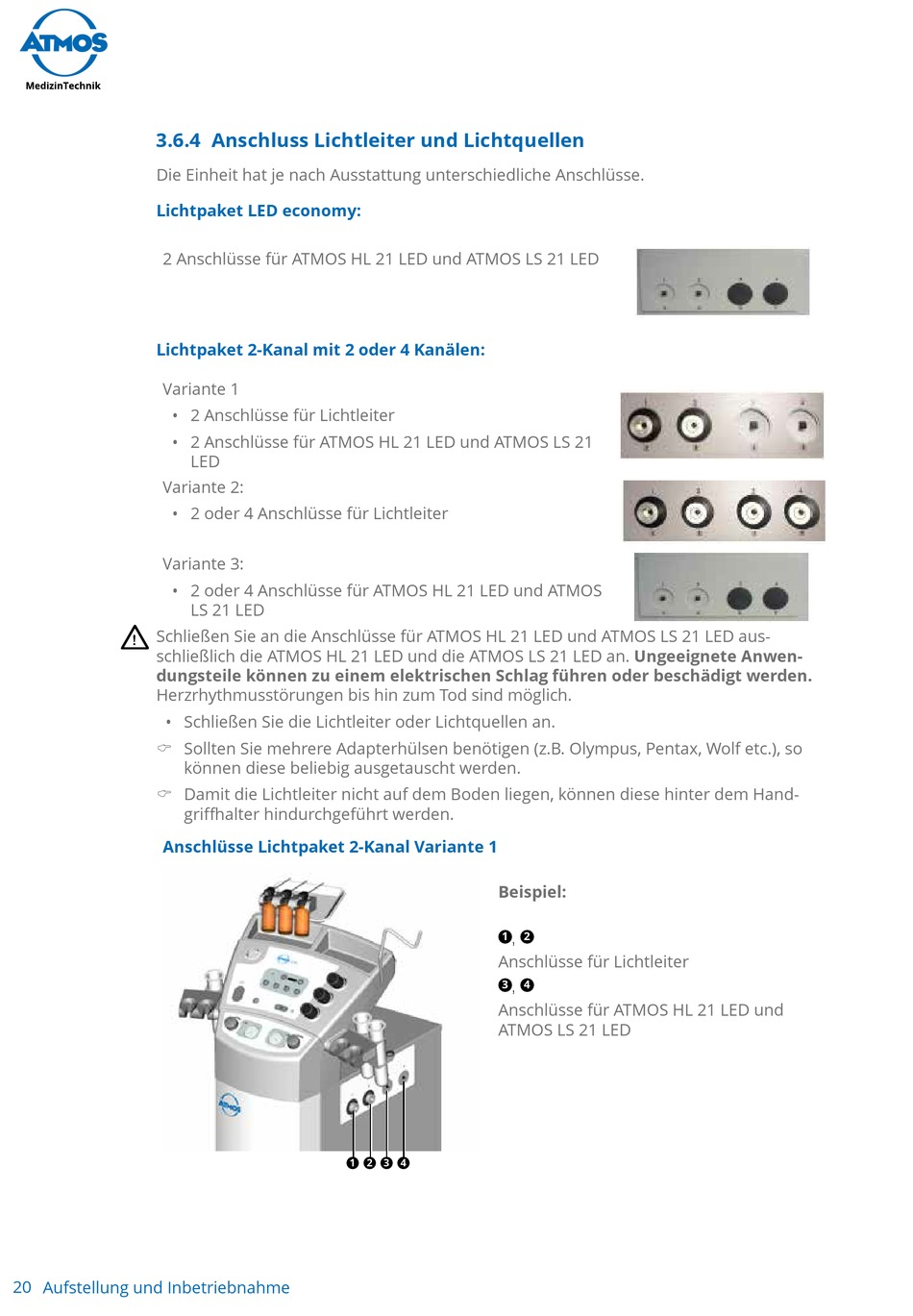

Anschlüsse Lichtpaket 2-Kanal Variante 1
20 Aufstellung und Inbetriebnahme
LED
LS 21 LED
1
Beispiel:
1
,
2
Anschlüsse für Lichtleiter
3
,
4
Anschlüsse für ATMOS HL 21 LED und
ATMOS LS 21 LED
2
3
4
