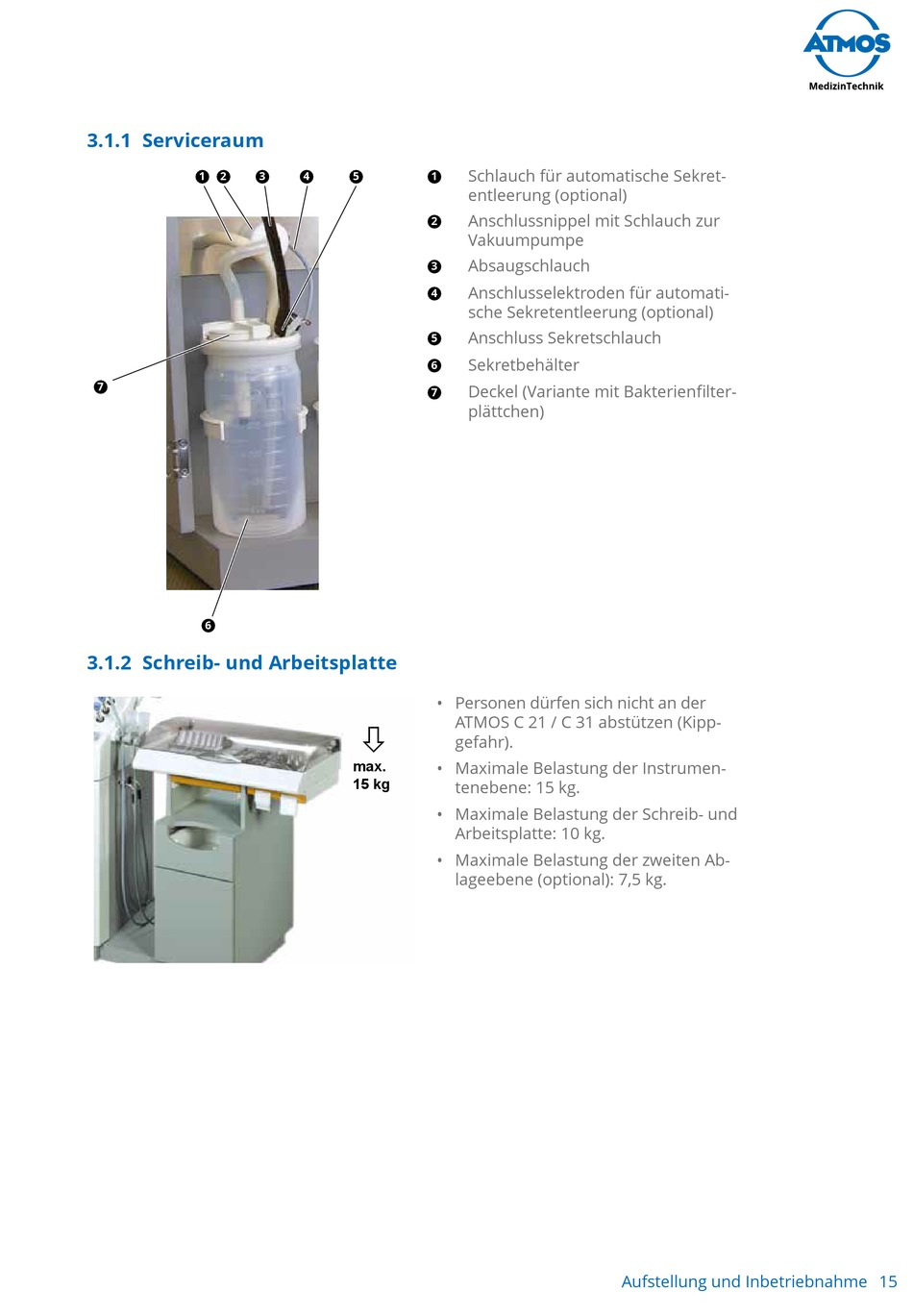

3.1.1 Serviceraum
1
2
7
6
3.1.2 Schreib- und Arbeitsplatte
3
4
5
1
2
3
4
5
6
7
max.
15 kg
Schlauch für automatische Sekret-
entleerung (optional)
Anschlussnippel mit Schlauch zur
Vakuumpumpe
Absaugschlauch
Anschlusselektroden für automati-
sche Sekretentleerung (optional)
Anschluss Sekretschlauch
Sekretbehälter
Deckel (Variante mit Bakterienfilter-
plättchen)
• Personen dürfen sich nicht an der
ATMOS C 21 / C 31 abstützen (Kipp-
gefahr).
• Maximale Belastung der Instrumen-
tenebene: 15 kg.
• Maximale Belastung der Schreib- und
Arbeitsplatte: 10 kg.
• Maximale Belastung der zweiten Ab-
lageebene (optional): 7,5 kg.
Aufstellung und Inbetriebnahme
15
