Der Anwender muss dafür sorgen, dass bei einem Störfall eine
Schaltlast von 8 A / 150 VA (W) nicht überschritten wird. Die
Ausgangsrelais des Gerätes (1 Relais oder mehrere) dürfen in der
Summe max. 5 x pro Minute schalten. Zulässige Knackstörungen
nach Funkentstörnorm EN 61000-6-4 für den Industriebereich. Bei
höherer Schalthäufigkeit muss der Betreiber, eigenverantwortlich
unter Berücksichtigung der zu schaltenden Last, für die Funkentstö-
rung vor Ort sorgen.
3.3

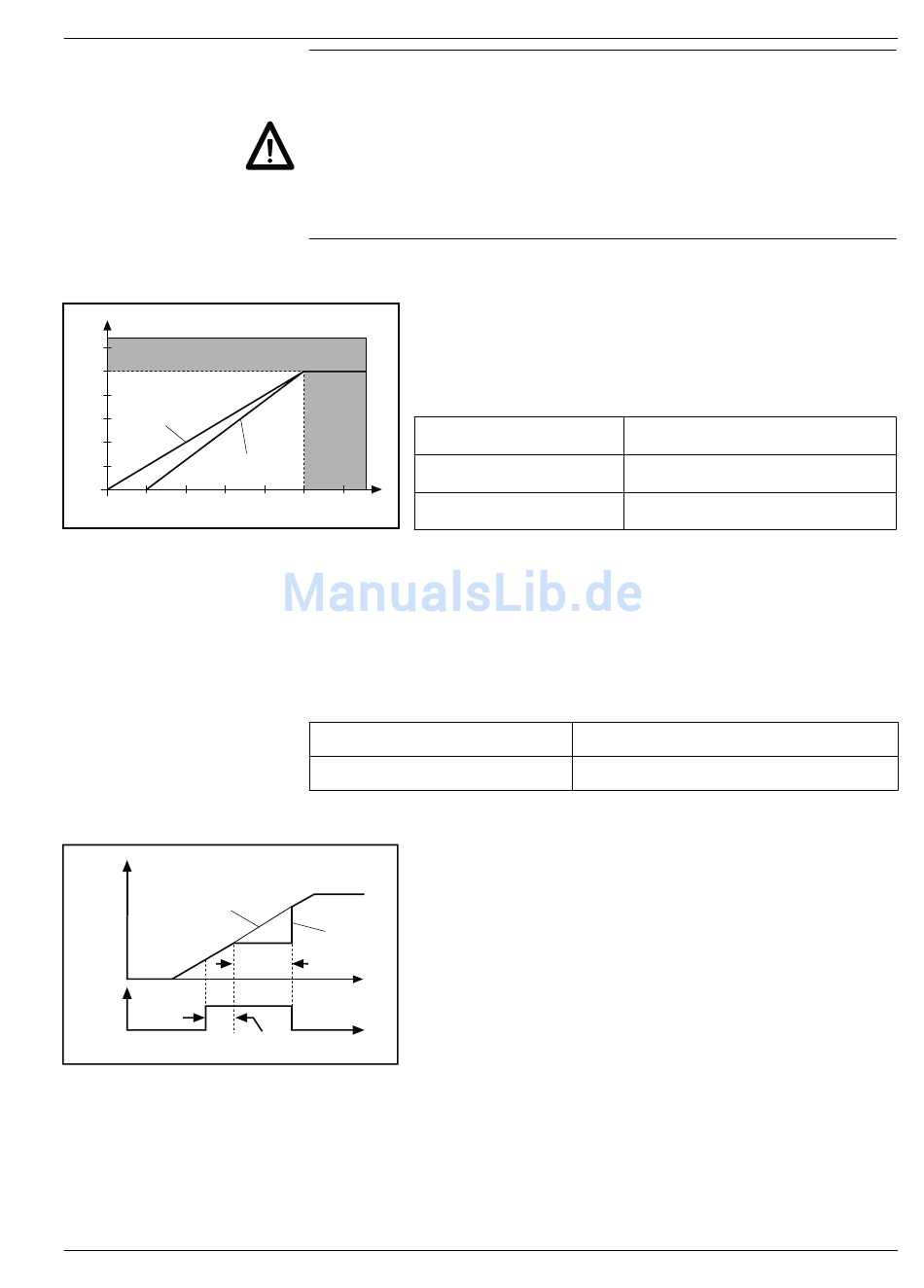

Analogeingang belegen
Analogeingang an den Anschlüssen 9 (-) und 10 (+)
belegen. Der Anzeigenabgleich (Skalierung) erfolgt front-
seitig über die Eingabetastatur. Die Einstellung mit oder
ohne Offset (2 V, 4 mA) wird in der Programmierzeile 26
vorgenommen.
Analog-
10
wert
3.4
Steuereingang belegen
Die Anschlüsse 11 und 12 sind 2 Steuereingänge.
Eingangslogik PNP . Die Funktionsauswahl dieser Steuereingänge er-
folgt in den Programmierzeilen 31 und 32. Die Funktionen sind: Hold,
Reset, Spitzenwertspeicher, Programmiersperre, Keylock, Print und
Tara-Funktion.
Eingangswiderstand
ca. 3 kΩ
Hold Eingang
Die Funktion Hold wirkt beim Aktivieren des Eingangs,
mit einer in Zeile 39 programmierten Verzögerung von 0
Maximal
bis 9 Sekunden auf die Anzeige.
Nach Deaktivieren des Eingangs wird mit dem nächsten
Anzeige
Anzeigen-Update wieder der aktuelle Wert angezeigt.
Hold
Bei der Geräteausführung mit Relais reagieren die
aktiv
t
Grenzwerte P1 und P2 auf den jeweilig angezeigten
Wert. Bei der Geräteausführung mit Schnittstelle wird
t
der jeweilige angezeigte Wert übertragen.
www.baumer.com
Ausführung
0/2...10 V
0/4...20 mA
wählbare Schaltschwelle
3 V und 6 V
Eingangswiderstand
20 kΩ
250 Ω
PCD41
7
