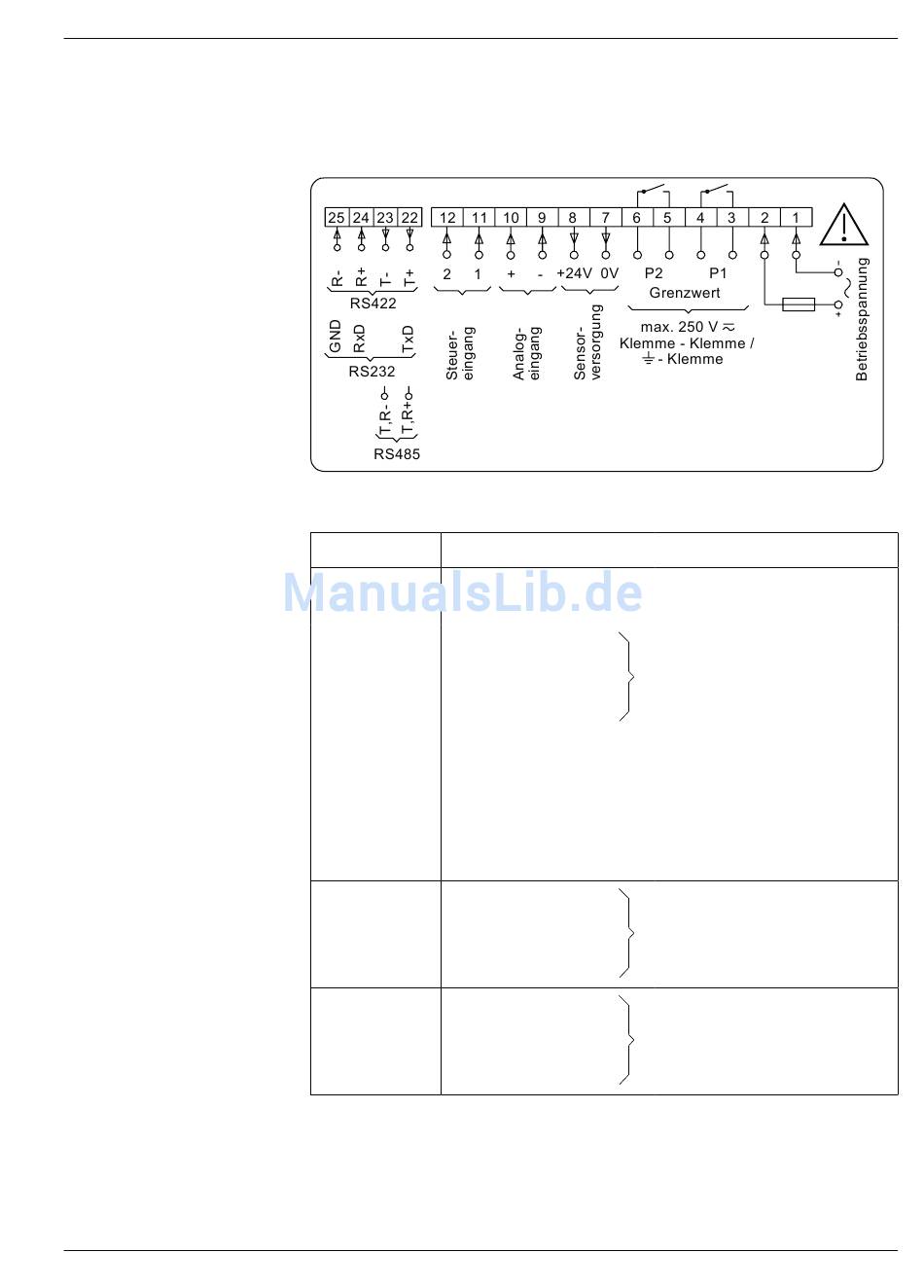

Anschlussbelegung
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini-
ge Anschlussbeispiele vorgestellt. In den Kapiteln 3.1 bis 3.6 finden
Sie konkrete Hinweise und technische Daten für die einzelnen An-
schlüsse.
Anschlussbelegung
Anschluss
Funktion
1
Betriebsspannung (–)
2
Betriebsspannung (+)
3
Relaisausgang P1
4
Relaisausgang P1
5
Relaisausgang P2
6
Relaisausgang P2
7
Sensorversorgung 0 V
8
Sensorversorgung +12...26 VDC
9
Analogeingang -
10
Analogeingang +
11
Steuereingang 1
12
Steuereingang 2
22
T+ / T,R+
23
T- / T,R-
24
R+
R-
25
22
TxD
23
24
RxD
25
GND
