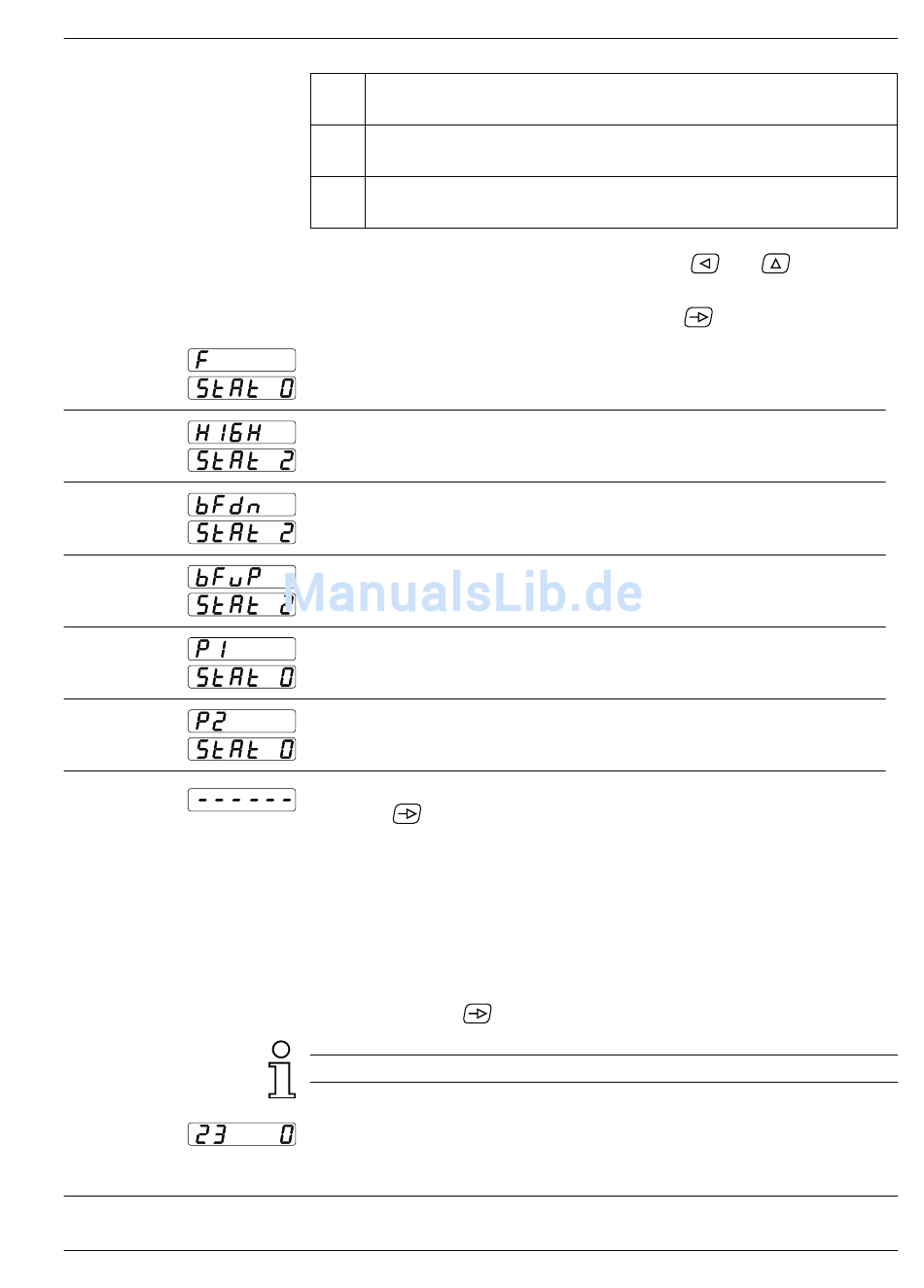

Baumer PCD41 Betriebsanleitung Seite 13

Status ändern ➜ Entsprechende Status-Zahl mittels Tasten
Zeile 11
Zeile 12
Zeile 13
Zeile 14
Zeile 15
Zeile 16
Zeile 23
Bedeutung der Statuszahlen
Betriebsparameter kann in der Bedienerebene angewählt,
0
abgelesen und gelöscht werden. (freier Zugriff)
1 Betriebsparameter kann in der Bedienerebene angewählt
und abgelesen werden. (nur Anzeige)
2 Betriebsparameter wird für die Bedienerebene völlig ge-
sperrt. Die entsprechende Funktion bleibt erhalten. (gesperrt)
● Geänderte Status-Zahl wird automatisch abgespeichert, wenn die
nächste Programmierzeile über die Taste
F - Aktueller Messwert
HIGH - Spitzenwertspeicher
bFdn - Anzeigenabgleich Anfangswert
bFuP - Anzeigenabgleich oberer Endwert
P1 - Grenzwert
P2 - Grenzwert
Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Mit Taste weiterschalten in das Programmierfeld 3.
Programmierfeld 3
Hier werden alle maschinenbedingten Funktionen und Werte sowie
die Schnittstellenparameter programmiert.
● Das Programmierfeld 3 beginnt mit der Programmierzeile 23.
Im linken Anzeigenfeld erscheint die angewählte Zeilen Nr.
Im rechten Anzeigenfeld wird der programmierte Wert angezeigt.
➜ Über die Taste
Die Werkseinstellung ist jeweils mit einem * versehen.
Schaltschwellen der Steuereingänge (PNP)
0 * Schaltschwelle 6 V
1 Schaltschwelle 3 V
www.baumer.com
zur nächsten Programmierzeile weiterschalten.
PCD41
und eingeben.
angewählt wird.
13
