2 Systembeschreibung
2.1
Beschreibung
Das Gerät eignet sich zur Darstellung von Messgrössen deren
Prozessmesssignale 0/4 - 20 mA oder 0/2 V - 10 V vorliegen.
Die 2-Punkt - Skalierung erlaubt die Zuordnung des Prozessmess-
signals zur gewünschten Anzeige. Dabei wird über die Tastatur ein-
fach der Anfangswert z.B. 0 und der Endwert z.B. 2000 eingestellt.
Betriebsparameter
F
Aktueller Anzeigenstand
Spitzenwertspeicher (Schleppzeiger)
HIGH
bFdn
Anzeigenabgleich Anfangswert
bFuP
Anzeigenabgleich Endwert
P1
Grenzwert 1
Grenzwert 2
P2
Bedienfeld
Einstelltaste der Dekadenwahl nach LINKS
Einstelltaste der Dekadenwerte nach OBEN
Umschalttaste für Funktionsanzeige, Quittiertaste
Umschalttaste Programmier-/Bedienerebene
Rückstelltaste / Tara-Taste
2.2

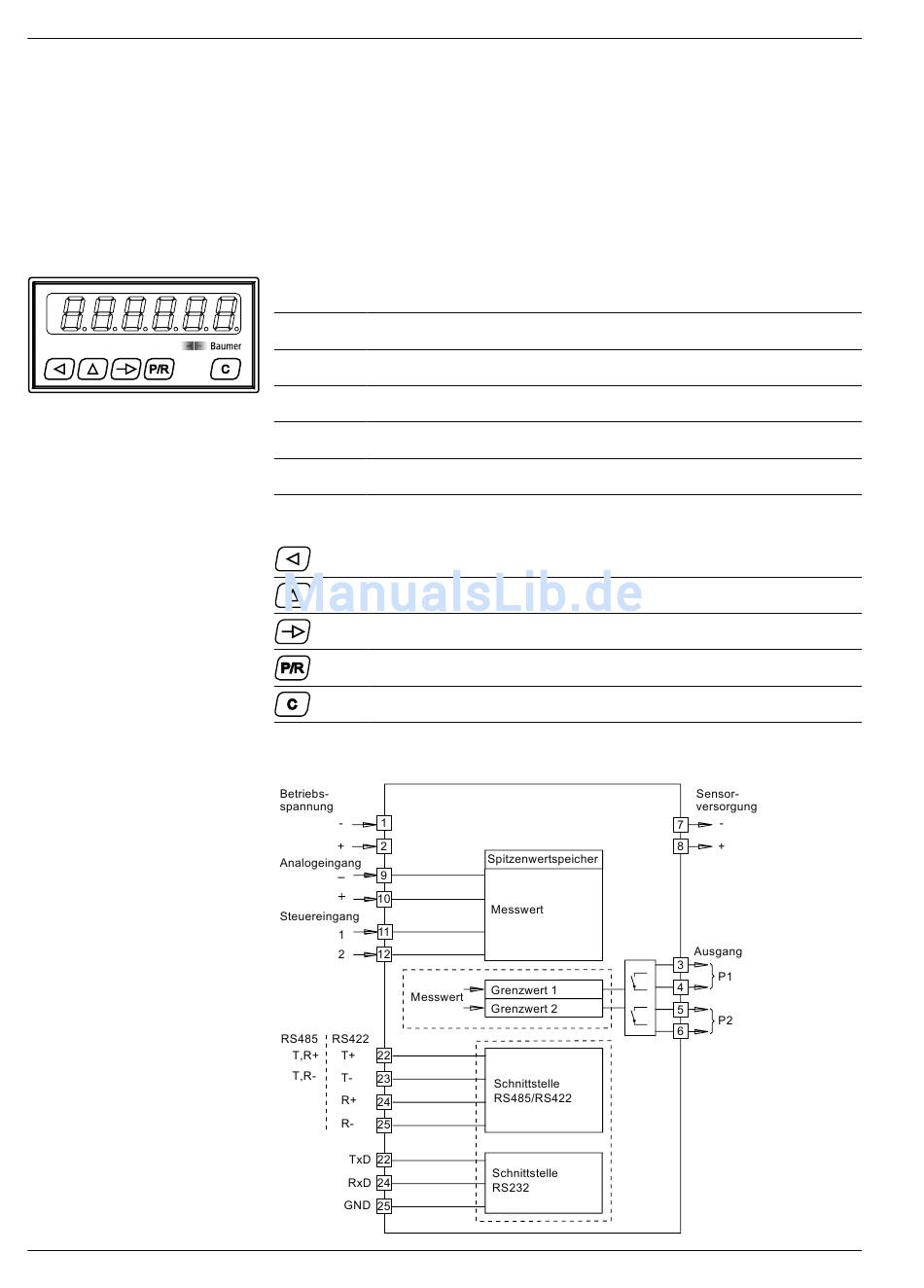

Blockdiagramm
