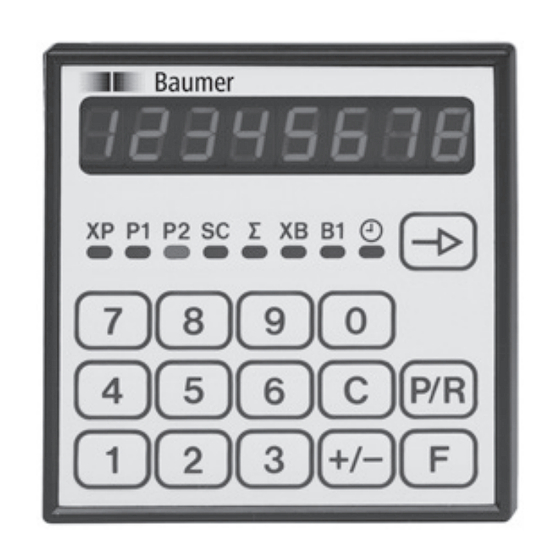

Baumer NE212 Betriebsanleitung

Elektronischer vorwahlzahler
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Elektronischer Vorwahlzähler
NE212
Inhalt
1
Allgemeines / Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
4
5
5.1
5.2
Zählweise (Input modes)
5.3
6
6.1
6.2
6.3
7
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62
Phone +49 7720 942-0
www.baumer.com
•
DE-78056 Villingen-Schwenningen
•
Fax +49 7720 942-900
•
info.de@baumerivo.com
Operating Instructions
Electronic preset counter
NE212
Contents
General / Safety instructions
System description
Description
Block diagram
Connecting
Connecting the power supply
Assignment signal output „relay"
Assignment electronic output
Assignment signal input
Typical connections
Connecting the sensor supply
Connecting the interfaces
Executing the test routine
Operating mode
Programming mode
Operating modes
Counting modes (input modes)
Output responses (output modes)
Technical data
Dimensions
Default settings
Error messages
Part number
08.15
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Seite / Page
171.51.306/5
81005196
•
•
Irrtum sowie Änderungen in
2 / 34
4 / 36
4 / 36
5 / 37
6 / 38
8 / 40
8 / 40
9 / 41
9 / 41
11 / 43
11 / 43
12 / 44
13 / 45
14 / 46
16 / 48
25 / 57
25 / 57
26 / 58
29 / 61
31 / 63
31 / 63
32 / 64
32 / 64

Werbung

Kapitel

loading

Verwandte Anleitungen für Baumer NE212

Inhaltszusammenfassung für Baumer NE212

  • Seite 1: Inhaltsverzeichnis

    Error messages 32 / 64 Bestellbezeichnung Part number 32 / 64 08.15 171.51.306/5 81005196 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •...

  • Seite 2: Allgemeines

    NE212 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
  • Seite 3 NE212 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...

  • Seite 4: Systembeschreibung

    NE212 2 Systembeschreibung 2.1 Beschreibung - Vorwahlzähler mit 2 Vorwahlwerten und Skalierungsfaktor, 6-stellig - Nebenzähler mit Vorwahlwert und Multiplikator, 6-stellig - Summenzähler, 8-stellig - Betriebsstundenzähler, 6-stellig LED-Symbolanzeige Aktueller Hauptzählerstand Vorwahlwert 1 Hauptzähler Vorwahlwert 2 Hauptzähler Setzwert für Hauptzähler (XP) Summenzähler Zählerstand Nebenzähler...

  • Seite 5: Blockdiagramm

    NE212 2.2 Blockdiagramm Betriebs- Sensor- Spannung versorgung Summenzähler Signaleingang Ausgang A 90° B Hauptzähler mit 2 Vorwahlen Setzwert Reset Skalierungsfaktor Stopp/Hold Nebenzähler als XB-Signaleingang Vorwahlzähler mit 1 Vorwahl XB-Rückstellung Multiplikator Tachometer oder Codierung für Partienzähler Betriebs- Eingangslogik stundenzähler NPN Br. 18-20 PNP Br.

  • Seite 6: Gerät Anschliessen

    NE212 3 Gerät anschliessen In diesen Kapiteln 3.1 bis 3.5 finden Sie konkrete Hinweise und tech- nische Daten für die einzelnen Anschlüsse. Die beiden Ein- und Ausgänge liegen auf zwei steckbaren Schraub- klemmen. Die 12-pol. Schraubklemmen sind pol-verlustfrei codiert. Anschlussbelegung Relais Ausgänge Elektronische Ausgänge...
  • Seite 7 NE212 Anschlussbelegung Anschluss Funktion unbelegt Betriebsspannung Betriebsspannung 1 Relaiskontaktausgang P1 oder 1 elektronischer Ausgang auf Pin 5 1 Relaiskontaktausgang P2 oder 1 elektronischer Ausgang auf Pin 8 1 Relaiskontaktausgang B1 oder 1 elektronischer Ausgang auf Pin 11 Signaleingang Spur A Signaleingang Spur B Rückstellung / Reset XP...

  • Seite 8: Betriebsspannung Anschliessen

    NE212 3.1 Betriebsspannung anschliessen Es stehen drei Betriebsspannungen zur Verfügung: Wechselspannung 24/48 VAC (50/60 Hz), über seitlichen Spannungs- wahlschalter einstellbar Wechselspannung 85...265 VAC (50/60 Hz), Weitbereichsnetzteil Gleichspannung 24 VDC ±10 % Betriebsspannung Empfohlene externe Absicherung 24 VAC ±10 % M 400 mA 48 VAC ±10 %...

  • Seite 9: Elektronische Ausgänge Belegen

    NE212 Der Anwender muss dafür sorgen, dass bei einem Störfall eine Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlö- schung intern mit 2 Zink-Oxyd-Varistoren (275 V). Die Ausgangsrelais des Gerätes (1 Relais oder mehrere) dürfen in der Summe max. 5 x pro Minute schalten.
  • Seite 10 NE212 Min. Impulsdauer 30 ms (Programmierzeile 29, 30) Eingangswiderstand 3,3 kΩ Low-Pegel 0...1,6 V High-Pegel 14…27 V Anschluss 15 Hauptzähler Stopp, Betriebsstunden Ein, Hold (Programmierzeile 40) Min. Impulsdauer Hauptzähler Stopp 10 ms Eingangswiderstand 3,3 kΩ Low-Pegel 0...1,6 V High-Pegel 14…27 V Eingangslogik festlegen Die Logik der Signaleingänge lässt sich durch eine Brücke zwischen...

  • Seite 11: Anschlussbeispiele

    NE212 3.4.1 Anschlussbeispiele Impulsgeber Zähleranschluss Kontakt Spur A (schaltet nach Plus) Spur B Rückstellung PNP (Brücke nach 0V) +24V Näherungsschalter PNP Spur A Spur B Rückstellung PNP (Brücke nach 0V) +24V Näherungsschalter NPN Spur A Spur B Rückstellung NPN (Brücke nach +24V)

  • Seite 12: Schnittstellen Anschliessen

    NE212 Bei AC-Betriebsspannung und PNP-Ausgangslogik verringert sich der max. zulässige Sensorstrom um den Schaltstrom des elektronischen Ausgangs. 3.6 Schnittstellen anschliessen Folgende Funktionen kann die serielle Schnittstelle ausführen: - Daten abrufen - Parameter programmieren Schnittstellenparameter sind: - Übertragungsgeschwindigkeit (Baudrate) - Paritybit - Anzahl der Stoppbits - Adresse mit der das Steuergerät vom Master angesprochen wird...

  • Seite 13: Testroutine Durchführen

    NE212 3.7 Testroutine durchführen Hier finden Sie eine Beschreibung der Testroutine. Test-Start ➜ Tasten 2 und +/- gleichzeitig gedrückt halten und Gerät einschalten. ● Alle Anzeigensegmente werden automatisch nacheinander angezeigt und damit auf ihre Funktionstüchtigkeit geprüft. Test Erweiterung ➜ Mit der Taste nacheinander die Tastatur, die Eingänge,...

  • Seite 14: Bedienerebene

    NE212 4 Bedienerebene In diesem Kapitel lesen Sie die Bedienung und Anwendung. ● Das Gerät befindet sich nach dem Einschalten der Betriebsspan- nung automatisch in der Bedienerebene. Bedienerebene In der Bedienerebene kann - der aktuelle Zählerstand abgelesen und gelöscht werden - der eingestellte Vorwahlwert des Hauptzählers und der eingestellte...
  • Seite 15 NE212 ➜ Taste drücken. ➜ Vorwahlwert 2 ablesen. ➜ Taste drücken. Ändern Vorwahlwert 2 ● LED P2 blinkt. ➜ Vorwahlwert 2 mit der 10er-Tastatur neu eingeben, alter Wert wird gelöscht. ➜ Taste drücken. Änderung ist beendet. Setzwert des Hauptzählers In der Programmierebene (Zeile 14) muss eine Freigabe für den Setzwert bestehen.

  • Seite 16: Programmierebene

    NE212 Schnelle Vorwahleingabe über F-Taste Sind vom Anwender häufig Änderungen einer bestimmten Vorwahl erforderlich, kann hierzu die -Taste genutzt werden. Bei Betätigung der Taste wechselt die LED-Symbol-Anzeige direkt zur erwünschten Vorwahl (die Auswahl wird in der Program- mierzeile 35 vorgenommen), der neue Vorwahlwert kann sofort über die 10er-Tastatur eingegeben werden, dabei wird der alte Wert au- tomatisch gelöscht.
  • Seite 17 NE212 Taste Programmierebene/Bedienerebene umschalten. Taste 0 ... 9 Änderung des Wertes über Zehnertastatur. Taste Bedienerebene: Anzeige wird gelöscht. Programmierebene: Rückstellung auf Null oder Rückstellung auf Setz- wert des Hauptzählers. Rückstellung der möglichen programmierten Dauerkontakte. Auswahl der Ausgangssignale auf Dauersignal (Latch).
  • Seite 18 NE212 Programmierfeld 1 Informationen über die Anzeigen und über die Änderung der einzel- nen Werte finden Sie auch im Kapitel 4. ➜ Wiederholt Taste drücken. ● Die Betriebsparameter werden angewählt. Die jeweilige LED blinkt. Betriebsparameter ändern ➜ Geänderten Wert über die Zehnertastatur eingeben Zeile 1 XP - Aktueller Zählerstand Hauptzähler...
  • Seite 19 NE212 Programmierfeld 2 Im zweiten Programmierfeld erscheint in der Anzeige das Zeichen STAT für die Status-Anwahl. ● STAT erscheint in Anzeige. LED des Betriebsparameters blinkt. Bedeutung der Statuszahlen Betriebsparameter kann in der Bedienerebene angewählt, abgelesen und gelöscht werden. Betriebsparameter kann in der Bedienerebene angewählt und abgelesen werden.
  • Seite 20 NE212 Bei Werksauslieferung ist der Status für alle Betriebsparameter auf Null eingestellt. Programmierfeld 3 und 4 Das Programmierfeld 3 beginnt mit der Programmierzeile 21 und das Programmierfeld 4 mit Zeile 43. In diesen Programmierfeldern wer- den 26 Programmierzeilen nacheinander angezeigt.
  • Seite 21 NE212 Zeile 27 Zählweise XP und ∑ 0 * Spur A und UP/DOWN-Signal auf Spur B Differenzzählung Spur A addierend und Spur B subtrahierend (A-B) Summenzählung Spur A addierend und Spur B addierend (A+B) Spur A 90° B Einfachauswertung z.B. bei inkr. Drehge- Spur A 90°...
  • Seite 22 NE212 Zeile 35 Adresse für Funktionstaste F 0 * Ohne Funktion XP - Aktueller Zählerstand Hauptzähler P1 - Vorwahlwert 1 P2 - Vorwahlwert 2 SC - Setzwert des Hauptzählers ∑ - Summenzähler XB - Zählerstand Nebenzähler B1 - Vorwahlwert Nebenzähler - Betriebsstundenzähler...
  • Seite 23 NE212 Programmierfeld 4 Zeile 43 Baudrate 0 * 4800 Baud 2400 Baud 1200 Baud 600 Baud Zeile 44 Parity 0 * Even Parity (7 Datenbits) Odd Parity (7 Datenbits) No Parity (8 Datenbits) Zeile 45 Geräteadresse 0 * 0 1...99...
  • Seite 24 NE212 Programmierzeilen / Übersicht Zeile Kurzbeschreibung Programmierfeld 1 XP - Zählerstand Hauptzähler P1 - Vorwahlwert 1 P2 - Vorwahlwert 2 SC - Setzwert des Hauptzählers ∑- Summenzähler XB - Zählerstand Nebenzähler B1 - Vorwahlwert Nebenzähler - Betriebsstundenzähler Trennzeile Programmierfeld 2 STAT - XP - Zählerstand Hauptzähler...

  • Seite 25: Betriebsarten Hauptzähler

    NE212 5.1 Betriebsarten Hauptzähler Nachfolgend werden die Betriebsarten beschrieben. Stufenvorwahl Das Gerät zählt bei Erreichen eines Vorwahlwertes zum nächsten Vorwahlwert weiter. Die Vorwahlwerte werden immer in der Reihenfolge 1. Vorwahlwert und 2. Vorwahlwert abgearbeitet. Die Vorwahlwerte können beliebig gewählt werden. Eine automatische Rückstellung auf den Setzwert ist bei dem zweiten Vorwahlwert...

  • Seite 26: Ausgangsverhalten (Output Modes)

    NE212 Summenzählung Spur A und Spur A B addierend (A+B) Die Betriebsart und die Zähl- Spur B richtung wird in der Program- mierebene gewählt. Zählung Add. Vor-/Rückwärtszählung, 2x phasenversetzte Signale Spur A Die Zählrichtung wird auto- Spur B matisch aus dem 90° vor- und nacheilenden Phasenversatz Zählung 4x...
  • Seite 27 NE212 Addierende Betriebsart Subtrahierende Betriebsart Stufenvorwahl mit Wischsignal, ohne automatische Rückstellung (Setzwert bei Null) RESET RESET VW (P2) VW (P1) VW (P1) VW (P2) OUT 1 OUT 1 OUT 2 OUT 2 Stufenvorwahl mit Wischsignal, mit Vorkontakt als Dauersignal, mit automatischer Rückstellung (Setzwert negativ)
  • Seite 28 NE212 Addierende Betriebsart Subtrahierende Betriebsart Hauptvorwahl mit Wischsignal, Ausgangssignal P1 als Dauersignal, mit automatischer Rückstellung (Setzwert bei Null) RESET RESET VW (P2) VW (P1) VW (P1) VW (P2) O (B1) OUT 1 OUT 1 OUT 2 Hauptvorwahl mit Wischsignal, ohne automatische Rückstellung (Setzwert bei Null)

  • Seite 29: Technische Daten

    NE212 Addierende Betriebsart ist dann gegeben, wenn der Setzwert SC kleiner als die beiden Vorwahlen P1 und P2 gewählt wurde. Sub- trahierende Betriebsart ist dann gegeben, wenn der Setzwert SC grösser als die beiden Vorwahlen P1 und P2 gewählt wurde. Bei den Betriebsarten 2 Parallelvergleich und 3 Schleppvorwahl ist bei der subtrahierenden Betriebsart kein sinnvoller Betrieb möglich.
  • Seite 30 NE212 Programmierbare Betriebsarten Parameter Sensorlogik Skalierungsfaktor Zählweise Steuereingänge Zulassung UL-Zulassung / E63076 Technische Daten - mechanisch Umgebungstemperatur 0...+50 °C Lagertemperatur -20...+70 °C Relative Luftfeuchte 80 % nicht betauend Anschluss Schraubklemme steckbar Aderquerschnitt 1,5 mm² Schutzart DIN EN 60529 IP 65 (frontseitig mit Dichtung)

  • Seite 31: Abmessungen

    NE212 6.1 Abmessungen 6.2 Werkseinstellungen Folgende Parameter sind ab Werk programmiert: Vorwahlwert Hauptzähler P1 auf Vorwahlwert Hauptzähler P2 auf 1000 Setzwert Hauptzähler SC Skalierungsfaktor Hauptzähler XP 1.0000 Vorwahlwert Nebenzähler B1 Nebenzähler Multiplikator Anzeige Ohne Dezimalpunkt Wischsignalzeit Haupt-/Nebenzähler 0,25 s Betriebsart Stufenvorwahl Zählweise für Haupt- und...

  • Seite 32: Fehlermeldungen

    NE212 6.3 Fehlermeldungen Fehler muss im Werk behoben werden. Fehler muss im Werk behoben werden. Wert für Schleppvorwahl ungültig. Abläufe zu schnell, z. B. sehr kleine Abstände zwischen den Vor- wahlen bei hoher Zählfrequenz. Zählfrequenz für Spur A oder B zu hoch.
  • Seite 33 NE212 Operating Instructions Electronic preset counter NE212 Contents Page General / Safety instructions System description Description Block diagram Connecting Connecting the power supply Assignment signal output „relay“ Assignment electronic output Assignment signal input Typical connections Connecting the sensor supply Connecting the interfaces...

  • Seite 34: General Information

    NE212 General Information In the following you will find the explanations of the symbols used in this operating manual. Explanation of symbols ➜ This symbol indicates activities to be carried out. ● This symbol indicates supplementary technical information. This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product.
  • Seite 35 NE212 Operation not covered by the specified descriptions/parameters is improper and can lead to - fatal injuries, - serious damage to health, - property damage or - damage to the units in conjunction with the systems/machines/processes to be controlled/monitored! The overvoltages to which the units are subjected at the connection...

  • Seite 36: System Description

    NE212 2 System description 2.1 Description - Preset counter with 2 preset values and scaling factor, 6-digits - Secondary counter with preset value and multiplier, 6-digits - Totalizing counter, 8-digits - Time meter, 6-digits LED symbol display Current main counter status...

  • Seite 37: Block Diagram

    NE212 2.2 Block diagram Voltage Sensor supply supply Totalizer Signal input Output A 90° B Main counter with 2 presets start count Reset scaling factor Stop/Hold Batch counter as XB-signal- preselection counter input with 1 preset multiplier XB-reset tachometer or...
  • Seite 38 NE212 3 Counter connection Sections 3.1 to 3.5 contain specific instructions and technical data relating to the individual terminals. The two inputs and outputs are assigned to two 12-pin plug-in screw terminals, coded to prevent reversed polarity. Assignment Relay outputs Electronic outputs www.baumer.com...
  • Seite 39 NE212 Assignment Contact Function Not assigned Supply voltage Supply voltage 1 relay contact output P1 1 electronic output at pin 5 1 relay contact output P2 1 electronic output at pin 8 1 relay contact output B1 1 electronic output at pin 11...

  • Seite 40: Connecting The Voltage Supply

    NE212 3.1 Connecting the voltage supply Three voltage supply are available: AC voltage: 24/48 VAC (50/60 Hz), set the required alternating vol- tage with the voltage selector switch. AC voltage: 85...265 VAC (50/60 Hz), wide range supply DC voltage: 24 VDC ±10 %...

  • Seite 41: Assignment Electronic Output

    NE212 The user is responsible for ensuring that a switching load of 8A / 150 VA (W) is not exceeded in the event of a fault. Internal spark suppression by means of two zinc oxide varistors (275 V). The output relays of the instrument (1 relay or several) may only be disengaged in total 5 x per minute at the most.
  • Seite 42 NE212 Min. impulse interval 30 ms (Programming line 29, 30) Input resistor 3.3 kΩ Pegel low 0...1.6 V Pegel high 14…27 V Terminal 15 Main counter stop, time meter on, hold (programming line 40) Min. impulse interval Main counter stop 10 ms Input resistor 3.3 kΩ...

  • Seite 43: Typical Connections

    NE212 3.4.1 Typical connections Pulse device Counter terminal assignment Contact track A (switched to plus) track B reset PNP (jumper to 0V) +24V Proximity switch PNP track A track B reset PNP (jumper to 0V) +24V Proximity switch NPN track A...

  • Seite 44: Connecting The Interfaces

    NE212 With AC supply and PNP output logic the maximum permissible sensor current will be reduced by the switching current of the electronic output. 3.6 Connecting the interface The serial interface is capable of executing the following functions: - Accessing data...

  • Seite 45: Executing The Test Routine

    NE212 3.7 Executing the test routine The test routine is described below. Start-test ➜ Press the keys 2 and +/- simultaneously and switch the counter on. ● All the display segments will be displayed automatically in sequence and are thereby tested for functional capability.

  • Seite 46: Operating Mode

    NE212 4 Operating mode The operation and use of the counter are described in the section. ● As soon as the power supply has been switched on, the counter is automatically set to the operating mode. Operating mode In the operating mode: - the current counter status can be read and reset;...
  • Seite 47 NE212 Change preset value 2 ● LED P2 flashes. ➜ Input the new preset value P2 via the numerical keypad; the old value will be deleted. ➜ Press the key. The change is completed. Main counter start count value The start count value function must be enabled in the programming mode (line 14).

  • Seite 48: Programming Mode

    NE212 Rapid preset value input with F-key If frequent changes to a certain preset value are required by the user, the -key can be used. When the key is operated, the LED symbol display transfers di- rect to the desired preset value (selection is effected in programming line 35), and the new preset value can be input immediately via the numerical keypad, thereby automatically deleting the old value.
  • Seite 49 NE212 Key 0 ... 9 Change of value via the numerical keypad. Operating mode: Deletes the display. Programing mode: Counted value reset to zero or to the main counter start count value. Reset of possible programmed operating continious contacts. Selection of output signals on continious signal (latch).
  • Seite 50 NE212 Programming field 1 Information on the displays and changing individual values is also given in part 4. ➜ Press the key again. ● The operating parameters are now called up. The respective LED flashes. To change operating param. ➜ Input the new value via the numerical keypad.
  • Seite 51 NE212 Programming field 2 In the second programming field, the message STAT appears in the display, signifying status selection. ● STAT appears in the display. The LED for the corresponding ope- ration parameter flashes. Significance of the status numbers Full access for operator (read and alter parameters).

  • Seite 52: Operating Modes

    NE212 The default operating parameter status is zero. Programming field 3 and 4 Programming field 3 begins with programming line 21, programming field 4 with line 43. 26 programming lines are displayed in sequence in these segments. Default settings are always printed with *.
  • Seite 53 NE212 Line 27 Counting mode XP and ∑ 0 * Track A and UP/DOWN signal on track B Differential counting, track A adding, track B subtracting (A-B) Totalizing, tracks A and B adding (A+B) Track A 90° track B single evaluation e.g.
  • Seite 54 NE212 Line 35 Adresses for function key F 0 * No function XP - Current main counter status P1 - Preset value 1 P2 - Preset value 2 SC - Main counter start count value ∑ - Totalizing counter XB - Batch counter status...
  • Seite 55 NE212 Programming field 4 Line 43 Baud rate 0 * 4800 Baud 2400 Baud 1200 Baud 600 Baud Line 44 Parity 0 * Even parity (7 data bits) Odd parity (7 data bits) No parity (8 data bits) Line 45...
  • Seite 56 NE212 Programming lines / overview Line Short description Programming field 1 XP - Main counter status P1 - Preset value P1 P2 - Preset value P2 SC - Main counter start count value ∑ - Totalizing counter XB - Batch counter status...
  • Seite 57 NE212 5.1 Main counter operating modes The operating modes are described below. Step preset On reaching a preset value, the counter continues to count to the next preset value. Preset values are always processed in the sequence: preset value 1, preset value 2. Any values can be chosen.Automatic resetting to the start count value can be obtained...

  • Seite 58: Output Responses (Output Modes)

    NE212 Totalizing, tracks A and B Track A adding (A+B) The operating mode and con- Track B sequent counting direction are selected in the programming Counting Add. mode. Up/down counting with two counting signals, Track A phase-offset by 90 . The coun-...
  • Seite 59 NE212 Adding operating mode Subtracting operating mode Step preset with pulse signal, without automatic reset (start count value at zero) RESET RESET VW (P2) VW (P1) VW (P1) VW (P2) OUT 1 OUT 1 OUT 2 OUT 2 Step preset with pulse signal, but preliminary contacts as continuous signal, with auto-...
  • Seite 60 NE212 Adding operating mode Subtracting operating mode Main preset with pulse signal, but output signal P1 as continuous signal, with automatic reset (start count value at zero) RESET RESET VW (P2) VW (P1) VW (P1) VW (P2) O (B1) OUT 1...

  • Seite 61: Technical Data

    NE212 The adding mode is set if the chosen start count value SC is lower than preset values P1 and P2. The subtracting mode is set if the chosen start count value SC is greater than preset values P1 and P2.
  • Seite 62 NE212 Programmable Operating modes parameters Sensor logic Scaling factor Count mode Control inputs Approval UL approval / E63076 Technical data - mechanical design Ambient temperature 0...+50 °C Storing temperature -20...+70 °C Relative humidity 80 % non-condensing Connection Plug-in screw terminals Core cross-section 1.5 mm²...

  • Seite 63: Dimensions

    NE212 6.1 Dimensions 6.2 Default settings The following parameters are programmed into the counter by the factory prior to delivery: Preset value, main counter P1 Preset value, main counter P2 1000 Start count value, main counter SC Scaling factor, main counter XP 1.0000...

  • Seite 64: Error Messages

    NE212 6.3 Error messages Fault must be rectified by the factory. Fault must be rectified by the factory. Value for trailing preset is void. Exessively fast sequences, i.e. inadequate intervals between pre- sets at high counting frequency. Counting frequency for track A or B too high.
