Inhaltszusammenfassung für Baumer PA403

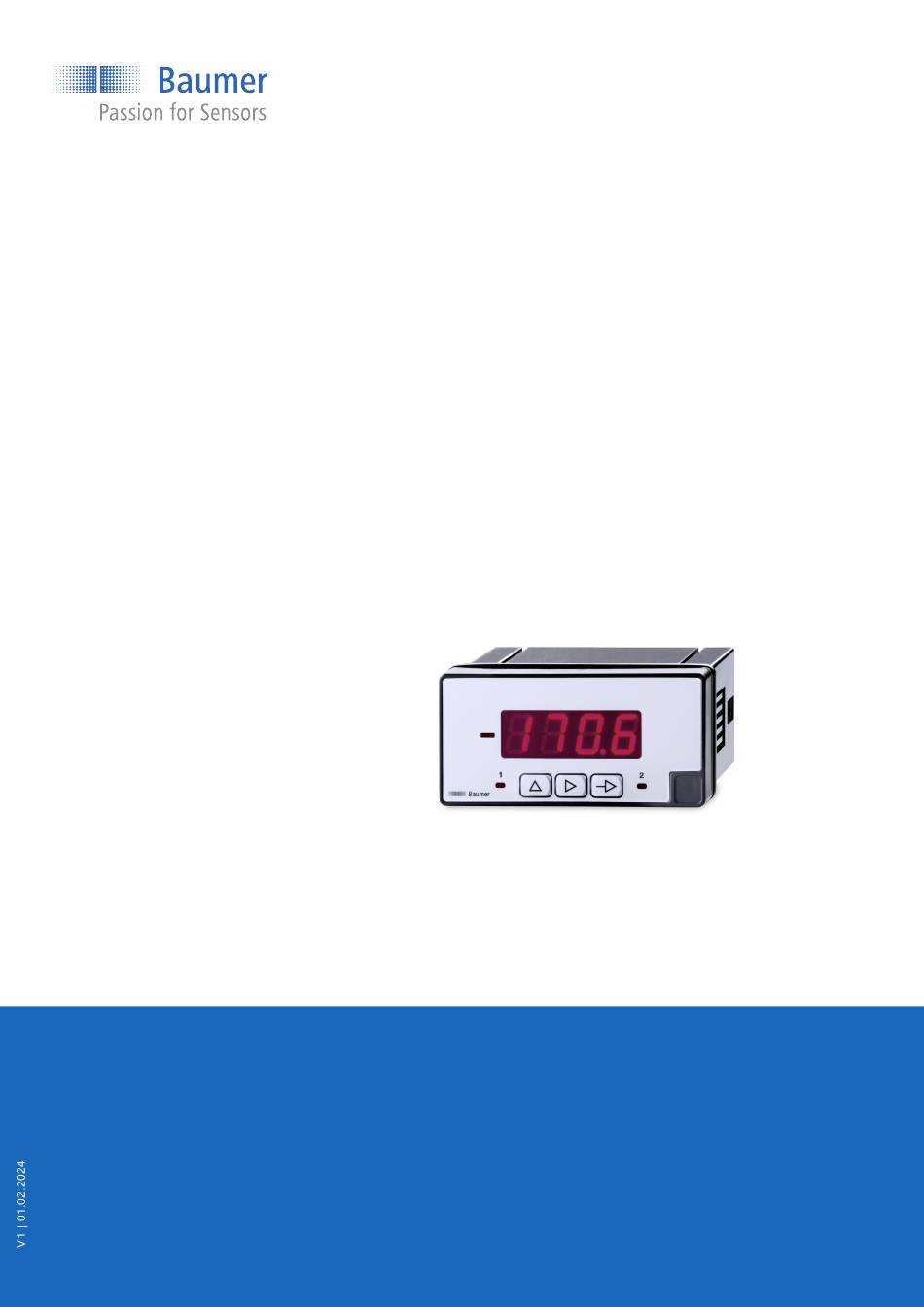

- Seite 1 Betriebsanleitung PA403 Prozessanzeige...
- Seite 2 4 Prozessanzeige elektrisch anschliessen ....................Anschlussbeispiele..........................5 Schnittstellen............................... 11 LED-Anzeige ............................11 6 Betriebsfunktionen............................13 Konfiguration Eingangssignal......................13 Konfiguration der Anzeige........................14 Konfiguration der Grenzwertausgänge ....................17 Grenzwerte setzen ..........................19 Programmierebene über Code schützen .................... 20 Betriebsanleitung PA403 | V1...
- Seite 3 Baumer Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Blockdiagramm der Konfigurationsmodule ..................12 Abb. 2 Grenzwertausgänge – Zeitverzögerung....................17 Abb. 3 Grenzwertausgänge – asymetrische Hysterese ................. 17 V1 | PA403 Betriebsanleitung...
- Seite 4 Schnittstellen. Das Handbuch beschreibt die Funktionen und soll bei der Installation und Verwendung der Software über deren Schnittstellen helfen. Die aufgeführten Abbildungen sind Beispiele. Abweichungen liegen jederzeit im Ermessen von Baumer. Das Handbuch ist ein ergänzendes Dokument zur vorhandenen Produktdokumentati- Mitgeltende Dokumente Als Download unter www.baumer.com: ▪...
- Seite 5 Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird. HINWEIS Kennzeichnet eine Warnung vor Sachschäden. INFO Kennzeichnet praxisbezogene Informationen und Tipps, die einen optimalen Einsatz der Geräte ermöglichen. V1 | PA403 Betriebsanleitung...
- Seite 6 Allgemeine Funktionsweise Baumer Allgemeine Funktionsweise Die Prozessanzeige eignet sich zur Darstellung, Überwachung, Steuerung und Berechnung von Messwerten in industriellen Einsatzgebieten. Spannungseingang bis 600V AC/DC Stromeingang bis 5A AC/DC Anzeigebereich linearisierbar LED Anzeige, 4-stellig, programmierbar DIN-Gehäuse 96 x 48 mm Betriebsanleitung PA403 | V1...
- Seite 7 Bereiten Sie den Ausschnitt gemäss Massangaben vor. b) Schieben Sie das Gerät (1) mit der Dichtung (2) in den Ausschnitt. c) Sichern Sie das Gerät von hinten mit dem Spannrahmen (3). d) Schliessen Sie das Gerät elektrisch an. V1 | PA403 Betriebsanleitung...
- Seite 8 Common 0 V Strom max. 5 A Strom max. 1 A Shunt max. 100 mV Spannung max. 20 V Spannung max. 200 V Spannung max. 600 V Relaisausgang (3), optional Zwei Relais Schliesser 1 Wechsler 1 Öffner 1 Schliesser 2 Wechsler 2 Öffner 2 Betriebsanleitung PA403 | V1...
- Seite 9 1A DC/AC MAX. Anschluss über Wandler Prozessanzeige 1A AC MAX. Anschluss direkt: Prozessanzeige Bereich -5...+5 A DC und 0...+5 A AC 5A DC/AC MAX. Anschluss über Wandler Prozessanzeige 5A AC MAX. Eingang Shunt Anschluss: Prozessanzeige Bereich -100...+100 A DC und 0...+100 mV AC 100mV DC/AC MAX. V1 | PA403 Betriebsanleitung...
- Seite 10 Prozessanzeige elektrisch anschliessen Baumer Eingang Spannung Anschluss: Prozessanzeige Bereich -20...+20 V DC und 0...+20 V AC 20V DC/AC MAX. Anschluss: Prozessanzeige Bereich -200...+200 V DC und 0...+200 V AC 200V DC/AC MAX. Anschluss: Prozessanzeige Bereich -600...+600 V DC und 0...+600 V AC 600V DC/AC MAX. Betriebsanleitung PA403 | V1...
- Seite 11 Ausgang 2 aktiv Aufruf Modus PROG Auswahl der Programmier- Taste zeile MIN/MAX-Anzeige Digit/Funktion Auswahl Taste – Inkrementieren des gewähl- Taste ten Digits LED 1 Ausgang 1 aktiv Vorzeichen-LED Aktiviert bei negativen An- Aktiviert bei negativen Ein- zeigewerten gabewerten V1 | PA403 Betriebsanleitung...
- Seite 12 Programmierung gespeichert. HINWEIS Der Einstieg in die Programmierung kann in der Programmierebene gesperrt werden. Die ver- schiedenen Programmierzeilen können dann nur visualisiert aber nicht geändert werden. Beim Einstieg in die Programmierebene erscheint dann an Stelle von Betriebsanleitung PA403 | V1...
- Seite 13 Auswahl Spannung Wählen Sie mit der Taste den Spannungsbereich. 600 V 200 V 20 V Bestätigen Sie Ihre Auswahl mit Auswahl Strom Wählen Sie mit der Taste den Strombereich. 5 A 1 A Shunt 100 mA Shunt 60 mA Bestätigen Sie Ihre Auswahl mit V1 | PA403 Betriebsanleitung...
- Seite 14 Es müssen nur die zugeordneten Anzeigewer- wert 1 te über die Tastatur eingegeben werden (Teach-Modus). Anzeige- wert 2 Messwert 1 Messwert 2 Konfiguration der Anzeige INFO Es können nur die Konfigurationsparameter für das gewählte Eingangssignal ausgewählt wer- den. Betriebsanleitung PA403 | V1...
- Seite 15 Positionierung Dezimalpunkt, gilt für dSP1 und dSP2. Zweiter Messwert Tastatur Eingabe von -9999 bis 9999. Anzeigewert zum zweiten Messwert Der hier eingegebene Wert wird angezeigt, wenn das Eingangssignal den zweiten Messwert erreicht. Bereich von -9999 bis 9999 V1 | PA403 Betriebsanleitung...
- Seite 16 Stellt die Grenzfrequenz des Tiefpassfilters (Fc) ein, mit dem das Gerät unerwünschte Schwan- kungen der Anzeige glättet. Programmierbar von 0 bis 9 mit der Taste Eine Erhöhung des Filterwertes dämpft die Reaktionszeit der Anzeige. Der Wert 0 deaktiviert den Filter. Bestätigen Sie Ihre Auswahl mit Betriebsanleitung PA403 | V1...
- Seite 17 Die Hysterese wird in Anzeige-Einheiten von 0 bis 9999 programmiert. Diese wirkt nur beim Ausschalten der Grenzwertausgänge. Grenzwert 1 Hysterese Grenzwert 2 Hysterese Relais = HIGH Relais = Abb. 3: Grenzwertausgänge – asymetrische Hysterese Konfiguration der Grenzwerte V1 | PA403 Betriebsanleitung...
- Seite 18 Bestätigen Sie Ihre Auswahl mit Funktion des Relaisausgangs Zeitverzögerung Hysterese Verzögerung oder Hysterese-Wert Programmierung der Verzögerung (dLY) von 0 bis 99 s oder Hysterese (HYS) von 0 bis 9999 Anzeigeeinheiten. Die Konfiguration erfolgt analog zu [Set1]. Betriebsanleitung PA403 | V1...
- Seite 19 Es ist möglich, die Tastatur zu sperren/entsperren, um eine Änderung des Sollwerts zu verhin- dern. Drücken Sie die Taste , die Meldung [CodE] wird angezeigt. Drücken Sie die Taste 5 Sekunden lang, um das Menü zum Sperren/Entsperren aufzurufen. V1 | PA403 Betriebsanleitung...
- Seite 20 Konfigurationsmodul ist nicht geschützt yes: Konfigurationsmodul ist geschützt Ja, alle Konfigurationsmodule sind zum Ändern geschützt und das Gerät verlässt die Programmierebene. Code ändern Hier kann der Code geändert werden, das Gerät speichert den neuen Code und verlässt die Programmierebene. Betriebsanleitung PA403 | V1...
- Seite 24 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
