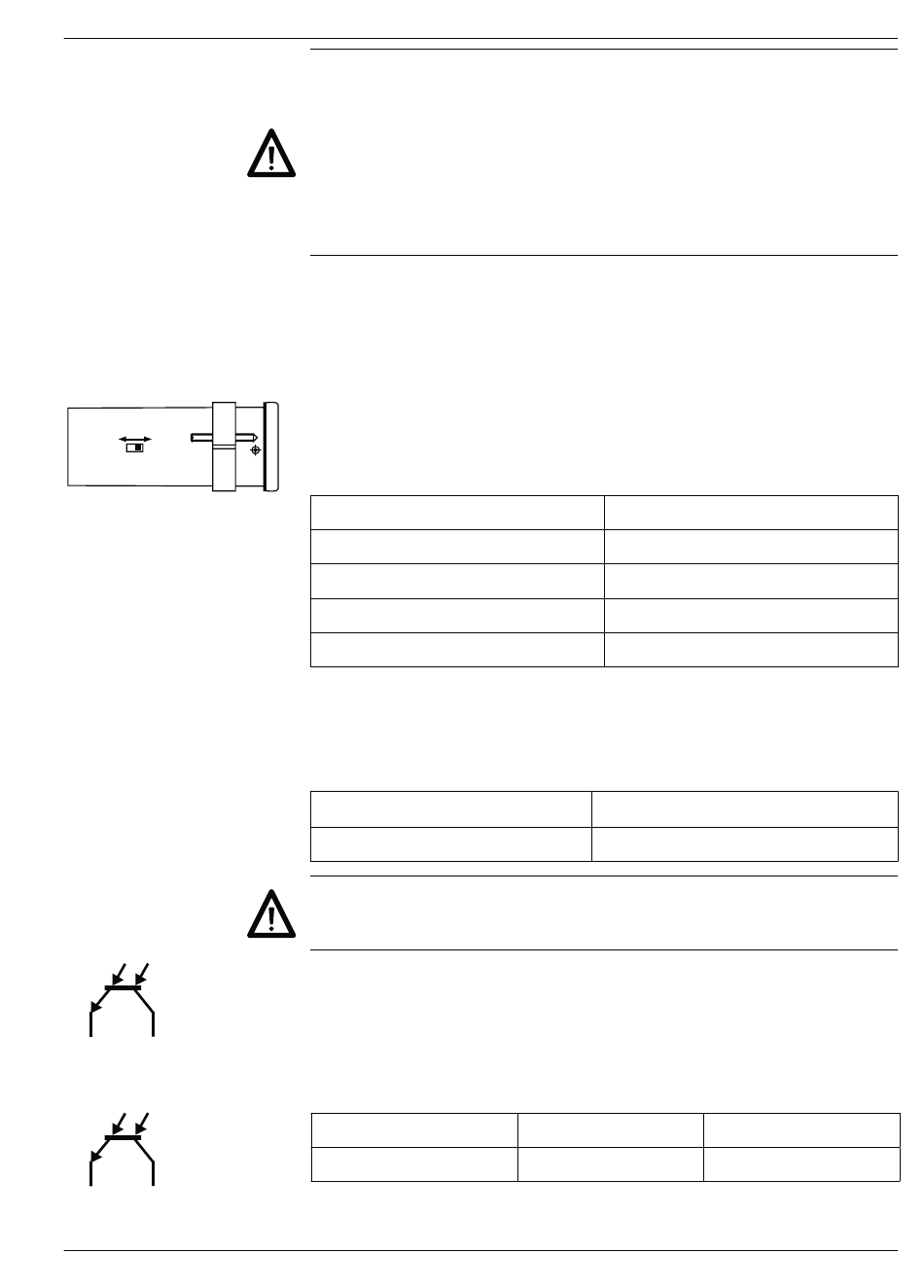

Wechselspannung Durch den seitlich zugänglichen Spannungswahlschalter sind zwei
115 VAC
230 VAC
(24 VAC)
(48 VAC)
Gleichspannung Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung
11
10
Grenzwert 1
13
12
Grenzwert 2
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störungen und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen verlegt sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangskontakt-Leitungen geführt werden.
3.1 Betriebsspannung anschliessen
Wechselspannungen (siehe Tabelle) schaltbar. Die jeweils höhere
Wechselspannung (48 V oder 230 V) ist vom Werk eingestellt.
➜ Benötigte Wechselspannung am Spannungsschalter einstellen.
➜ Wechselspannung an den Anschlüssen 2 und 3 gemäss
Anschlussplan anschliessen.
Betriebsspannung
24 VAC ±10%, 50/60 Hz
48 VAC ±10 %, 50/60 Hz
115 VAC ±10 %, 50/60 Hz
230 VAC ±10 %, 50/60 Hz
also nicht zur Parallelversorgung von Antrieben, Schützen, Magnet-
ventilen usw. verwenden.
➜ Gleichspannung gemäss Anschlussplan anschliessen.
Gleichspannung
24 VDC ±10 %, max. 5 % RW
Brandschutz: Gerät netzseitig über die am Anschlussschaltbild
empfohlene externe Sicherung betreiben. Nach EN 61010 darf im
Störungsfall 8 A/150 VA (W) niemals überschritten werden.
3.2 Elektronische Ausgänge belegen
Die elektronischen Ausgänge (Anschlüsse 10, 11 und 12, 13) sind
Optokoppler-Ausgänge. Kollektor- und Emitteranschluss sind jeweils
getrennt belegt. Die Zuordnung der Grenzwerte erfolgt in den
Programmierzeilen 33 und 34.
Max. Schaltspannung
+40 V
www.baumer.com
externe Absicherung
T 400 mA
T 400 mA
T 100 mA
T 100 mA
Empfohlene externe Absicherung
T 500 mA
Max. Schaltstrom
15 mA
TA202
Max. Restspannung
<1 V
