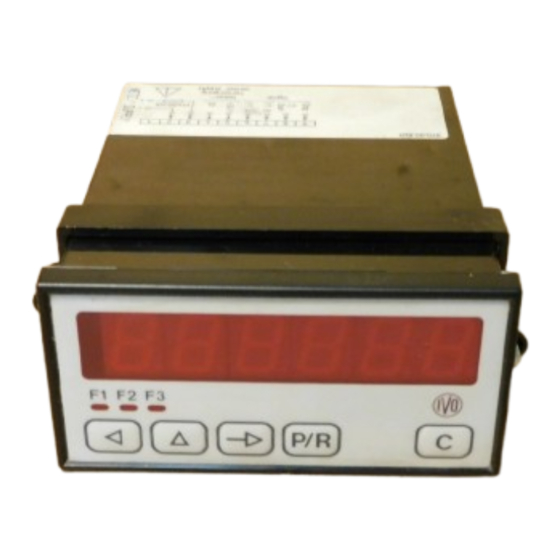

Baumer TA201 Betriebsanleitung

Elektronischer tachometer
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Elektronischer Tachometer
TA201
Inhalt
1
Allgemeines / Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
5
5.1
Drehzahl-/Geschwindigkeitsmessung
5.2
5.3
6
6.1
6.2
6.3
6.4
7
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen
Phone +49 (0)7720 942-0 Fax +49 (0)7720 942-900
www.baumerivo.com info.de@baumerivo.com
Operating Instructions
Electronic tachometer
TA201
Contents
General / Safety instructions
Getting to know
Description
Connection
Voltage supply connection
Assignment the signal outputs
Connecting the sensor supply
Executing the test routine
Operating mode
Programming mode
Measuring speed and rpm
Measurement functions
Time measurements
Technical data
Dimensions
Default setting
Error indications
Programming lines - overview
Part number
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Seite / Page
10.09 171.51.167/1
Irrtum sowie Änderungen in
2 / 20
4 / 22
4 / 22
4 / 22
5 / 23
6 / 24
6 / 24
7 / 25
7 / 25
8 / 26
8 / 26
13 / 31
14 / 32
15 / 33
16 / 34
17 / 35
17 / 35
17 / 35
18 / 36
18 / 36

Werbung

Kapitel

loading

Verwandte Anleitungen für Baumer TA201

Inhaltszusammenfassung für Baumer TA201

  • Seite 1: Inhaltsverzeichnis

    18 / 36 Bestellbezeichnung Part number 18 / 36 10.09 171.51.167/1 Baumer IVO GmbH & Co. KG Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen Technik und Design vorbehalten. Phone +49 (0)7720 942-0 Fax +49 (0)7720 942-900 Subject to modifcation in technic & design.

  • Seite 2: Allgemeines

    TA201 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten. Dieses Zeichen steht für ergänzende technische Informationen. ● Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
  • Seite 3 TA201 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie...

  • Seite 4: Gerät Kennenlernen

    TA201 Gerät kennenlernen Beschreibung Das Gerät besteht aus Zwei getrennten Tachometereinheiten, Tacho 1 mit internem Phasenauswerter Programmierbaren Berechnungsfunktionen LED-Symbolanzeige F1 F2 F3 Anzeige Tacho 1 F1 F2 F3 Anzeige Tacho 2 Anzeige der Berechnungsfunktion F1 F2 F3 Bedienfeld Einstelltaste der Dekadenwahl Einstelltaste der Dekadenwerte Umschalttaste für Funktionsanzeige...

  • Seite 5: Gerät Anschliessen

    TA201 Gerät anschliessen In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini- ge Anschlussbeispiele vorgestellt. In den Kapiteln 3.1 bis 3.3 finden Sie konkrete Hinweise und technische Daten für die einzelnen An- schlüsse. Die elektrischen Ein- und Ausgänge liegen auf einer steck- baren Schraubklemme.

  • Seite 6: Betriebsspannung Anschliessen

    TA201 Betriebsspannung anschliessen Wechselspannungs- Durch den seitlich zugänglichen Spannungswahlschalter sind 2 anschluss Wechselspannungen (siehe untenstehende Tabelle) schaltbar. Die jeweils höhere Wechselspannung (48 VAC oder 230 VAC) ist vom Werk eingestellt. Benötigte Wechselspannung am Spannungsschalter einstellen. ➜ 115 VAC 230 VAC Wechselspannung an den Anschlüssen 2 und 3 gemäss An-...

  • Seite 7: Sensorversorgung Anschliessen

    TA201 Sensorversorgung anschliessen Sensorversorgung an die Anschlüsse 4 und 5 anschliessen. Sensor- versorgung jedoch nicht zur Versorgung ungelöschter Induktivitäten oder kapazitiver Lasten benutzen. Die Sensorversorgung ist nicht kurzschlussfest. Anschluss Spannung Max. Max. Restwelligkeit zuläss. Strom – – 12...26 VDC belastungsabhängig 100 mA Testroutine durchführen...

  • Seite 8: Bedienerebene

    TA201 Bedienerebene In diesem Kapitel lesen Sie nun die Bedienung und Anwendung. Das Gerät befindet sich nach dem Einschalten der Betriebsspan- ● nung automatisch in der Bedienerebene. Bedienerebene In der Bedienerebene kann/können: die Tachoanzeige F1 abgelesen werden, z.B. Liefergeschwindigkeit die Tachoanzeige F2 abgelesen werden, z.B. Drehzahl Berechnungsanzeige F3 abgelesen werden, z.B.
  • Seite 9 TA201 Tastenfunktionen Für die einzelnen Programmierfelder ist die Tastenbedienung einheit- lich. Die Tastenbedienung kann in Bediener- und Programmierebene unterschiedlich sein. Taste Auf den nächsten Betriebsparameter in der Programmierebene um- schalten, bei Schnelldurchlauf die Taste gedrückt halten. Taste Programmierebene/Bedienerebene umschalten. Taste Erste oder nächste gewünschte Dekade anwählen.
  • Seite 10 TA201 Programmierfeld 1 Informationen über die Anzeigen und über die Änderung der einzel- nen Werte finden Sie auch im Kapitel 4. Wiederholt Taste drücken. ➜ Die Betriebsparameter werden angewählt, jeweilige LED blinkt. ● F1 - Anzeige Tacho 1 Zeile 1...
  • Seite 11 TA201 Programmierfeld 3 Das Programmierfeld 3 beginnt mit der Programmierzeile 21. Die Programmierzeilen werden nacheinander angezeigt. Die Werkseinstellung ist jeweils mit einem * versehen. Die Programmierzeilen werden nacheinander angewählt. Die Ein- ● gabe wird abgespeichert, wenn über die Taste von der Pro- grammierebene in die Bedienerebene zurückgeschaltet wird.
  • Seite 12 TA201 Bewertung F3 (Multiplikator), Zeile 27 z. B. auf 100,000 bei einer prozentualen Anzeige einer Streckung bzw. Stauchung * 1,0000 0,0001...9999,99 Update time (Anzeigenwiederholung) Zeile 28 0,5 s 1 * 1 s 10 s 20 s 30 s 60 s...
  • Seite 13 TA201 Dezimalpunkt für F3 (Zeile 21 beachten) Zeile 38 bei Berechnungsfunktionen bei Berechnungsfunktionen 0, 1 oder 2 3, 4, 5 oder 6 0 * kein Dezimalpunkt 59.59.99 min 99.59.59 h 0.00 0.000 Zuordnung der Grundanzeige (nach 15 s wird zurückgeschaltet)

  • Seite 14: Berechnungsfunktionen

    TA201 Geschwindigkeitsmessung Beim Einsatz als Geschwindigkeitsmesser für m/min wird die Zeit- einheit für F1 und F2 in den Zeilen 30 und 31 (1/min) eingestellt, die Anzahl Impulse/Meter (Bewertung) erfolgt für F1 in der Zeile 25, für F2 in der Zeile 26.

  • Seite 15: Zeitmessungen

    TA201 Zeitmessungen Bei der Verwendung als Zeitmesser stehen dem Anwender nachfol- gende Funktionen zur Verfügung, die ebenfalls in der Zeile 21 pro- grammiert werden können. Zeitbereich und Auflösung werden in der Zeile 38 festgelegt. Das Messergebnis wird auf F3 angezeigt.

  • Seite 16: Technische Daten

    TA201 Technische Daten Technische Daten - elektrisch Betriebsspannung 115/230 VAC ±10 % (50/60 Hz) 24/48 VAC ±10 % (50/60 Hz) 24 VDC ±10 % Leistungsaufnahme 7 VA, 5 W Sensorversorgung 12...26 VDC / max. 100 mA Anzeige LED, 7-Segment Anzeige...

  • Seite 17: Abmessungen

    TA201 Technische Daten - Schaltpegel Komparator-Eingänge Eingangsschaltung Eingänge PNP- / NPN-Logik Eingangspegel Programmierbar Eingangspegel Low 0...2 VDC Eingangspegel High 3...40 VDC Eingangswiderstand 3 kΩ Abmessungen 1-10 Werkseinstellung Bei Lieferung ab Werk sind folgende Parameter programmiert: Berechnungsfunktion Verhältnis F1:F2 Signalart von F1 eine Spur (geg.

  • Seite 18: Programmierzeilen - Übersicht

    TA201 Programmierzeilen - Übersicht Zeile Werkseinstellung Kurzbezeichnung Tachoanzeige F1 Tachoanzeige F2 Tachoanzeige F3 Trennzeile Status für Tachoanzeige F1 Status für Tachoanzeige F2 Status für Tachoanzeige F3 Trennzeile Berechnungsfunktionen Invertierung der Berechnungsfunktionen Zählart Tacho 1 Eingangslogik Bewertung Tacho 1 Bewertung Tacho 2 Faktor für Berechnungsfunktionen...
  • Seite 19 TA201 Operating Instructions Electronic tachometer TA201 Contents Page General / Safety instructions System description Description Block diagram Connection Voltage supply connection Assignment the signal outputs Connecting the sensor supply Executing the test routine Operating mode Programming mode Measuring speed and rpm...

  • Seite 20: General Information

    TA201 General Information In the following you will find the explanations of the symbols used in this operating manual. Explanation of symbols ➜ This symbol indicates activities to be carried out. This symbol indicates supplementary technical information. ● This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product.
  • Seite 21 TA201 Operation not covered by the specified descriptions/parameters is improper and can lead to - fatal injuries, - serious damage to health, - property damage or - damage to the units in conjunction with the systems/machines/processes to be controlled/monitored! The overvoltages to which the units are subjected at the connection...

  • Seite 22: Getting To Know

    TA201 Getting to know Description The device comprises two seperate tachometer units, tachometer 1 with an internal phase evaluator programmable measurement functions LED symbol display F1 F2 F3 Display tachometer 1 F1 F2 F3 Display tachometer 2 Display of measurement function...

  • Seite 23: Connection

    TA201 Connection This chapter first describes terminal assignment og the device, followed by some connection examples. Chapters 3.1 to 3.3 provide concrete remarks and specifications regarding the individual termi- nals. The electrical inputs and outputs are configured on two plug-in screw terminals.

  • Seite 24: Voltage Supply Connection

    TA201 Voltage supply connection For alternating It is possible to switch between two different alternating voltage current connection ratings as required using the voltage changeover switch accessible from the side of the device. The higher of the two alternating voltage ratings (48 V or 230 V) is set in the factory.

  • Seite 25: Connecting The Sensor Supply

    TA201 Connecting the sensor supply Connect the sensor supply at terminals 4 and 5. However, do not use the sensor supply to supply unearthed inductances or capacita- tive loads. The sensor supply is not short circuit-proof. Terminal Voltage Max. Max.

  • Seite 26: Operating Mode

    TA201 Operating mode Operation and application of the device are described in this chapter. After switching on the voltage supply, the device is automatically ● ready for operation. Operating mode On the operating mode it is possible: to read tachometer display F1, e.g. supply speed;...
  • Seite 27 TA201 Key functions For the individual programming fields the assignment of keys is the same. There can be a difference between the key assignment used on the operating and programming mode.. Switches to the next operating parameter in the programming mode.
  • Seite 28 TA201 Programming field 1 For information on the displays and on modification of the individual values see chapter 4. Press the key again. ➜ Select the operating parameters. The respective LED flashes. ● F1 - display tachometer 1 Line 1...
  • Seite 29 TA201 Programming field 3 Programming field three begins with line 21. In this programming field the programming lines are displayed in sequence. The default setting is always marked with a *. The programming lines are selected in sequence. The input is ●...
  • Seite 30 TA201 Scale F3 (multiplier), e.g. to 100.000 for display of an extension Line 27 comparison in percentage terms. * 1,0000 0,0001...9999,99 Update time (display repetition) Line 28 0.5 s 1 * 1 s 10 s 20 s 30 s 60 s...

  • Seite 31: Measuring Speed And Rpm

    TA201 Decimal point for F3 (see line 21) Line 38 with measurement function with measurement function 0, 1 or 2 3, 4, 5 or 6 0 * no decimal point 59.59.99 min 99.59.59 h 0.00 0.000 Assignment of the basic display (reset after 15 s)

  • Seite 32: Measurement Functions

    TA201 rpm measuring Imp./U. Scale Decimal point Display (line 25, 26) (line 36, 37) example 1 rev. = 1 pulse none 9999 (rpm) Example 1 rev. = 1 pulse 999.9 (rpm) 1 rev. = 10 pulses none 9999 (rpm) 1 rev. = 10 pulses 999.9 (rpm)

  • Seite 33: Time Measurements

    TA201 Time measurements When using the device as a time measurement system the user is offered the following functions which can also be programmed in line 21. The time range and resolution are defined in line 38. The mea- surement result is displayed at F3.

  • Seite 34: Technical Data

    TA201 Technical data Technical data - electrical ratings Voltage supply 115/230 VAC ±10 % (50/60 Hz) 24/48 VAC ±10 % (50/60 Hz) 24 VDC ±10 % Power consumption 7 VA, 5 W Sensor supply 12...26 VDC / max. 100 mA...

  • Seite 35: Dimensions

    TA201 Technical data - trigger level Comparator input Input circuit Inputs PNP- / NPN-logic Input level Programmable Input level Low 0...2 VDC Input level High 3...40 VDC Input resistance 3 kΩ Dimensions 1-10 Default setting The device is supllied programmed with the following default...

  • Seite 36: Programming Lines - Overview

    TA201 Programming lines - overview Line Default setting Short form Display tacho F1 Display tacho F2 Display tacho F3 Dashed line Status for display tacho F1 Status for display tacho F2 Status for display tacho F3 Dashed line Measurement functions (display at F3) Measurement function 0, 1 and 2 F1 signal type and max.
