Baumer PCD41 Betriebsanleitung Seite 17

Dieser Abgleich kann auch in der Bedienerebene durchgeführt wer-
den. Dazu müssen im Programmierfeld 2 die Werte für bFdn (Zeile
13) und bFuP (Zeile 14) auf „0" gesetzt werden.
b) Zwei-Punkt-Abgleich mit Teach-In
Der Zwei-Punkt-Abgleich mit Teach-In gestattet die flexible Kalibrie-
rung der Anzeige an das Analogsignal 10 V bzw. 20 mA.
Hier können die Abgleichpunkte 1 und 2 beliebig im positiv darzustel-
lenden Messbereich platziert werden. Siehe Bild 1 und 2.
Vor dem Abgleich in Programmierebene 3 einstellen:
Zeile 41 = 1 und in Zeile 26 den Offset programmieren.
Positiver
Ziffernwert
0
Abgleichpunkt 1

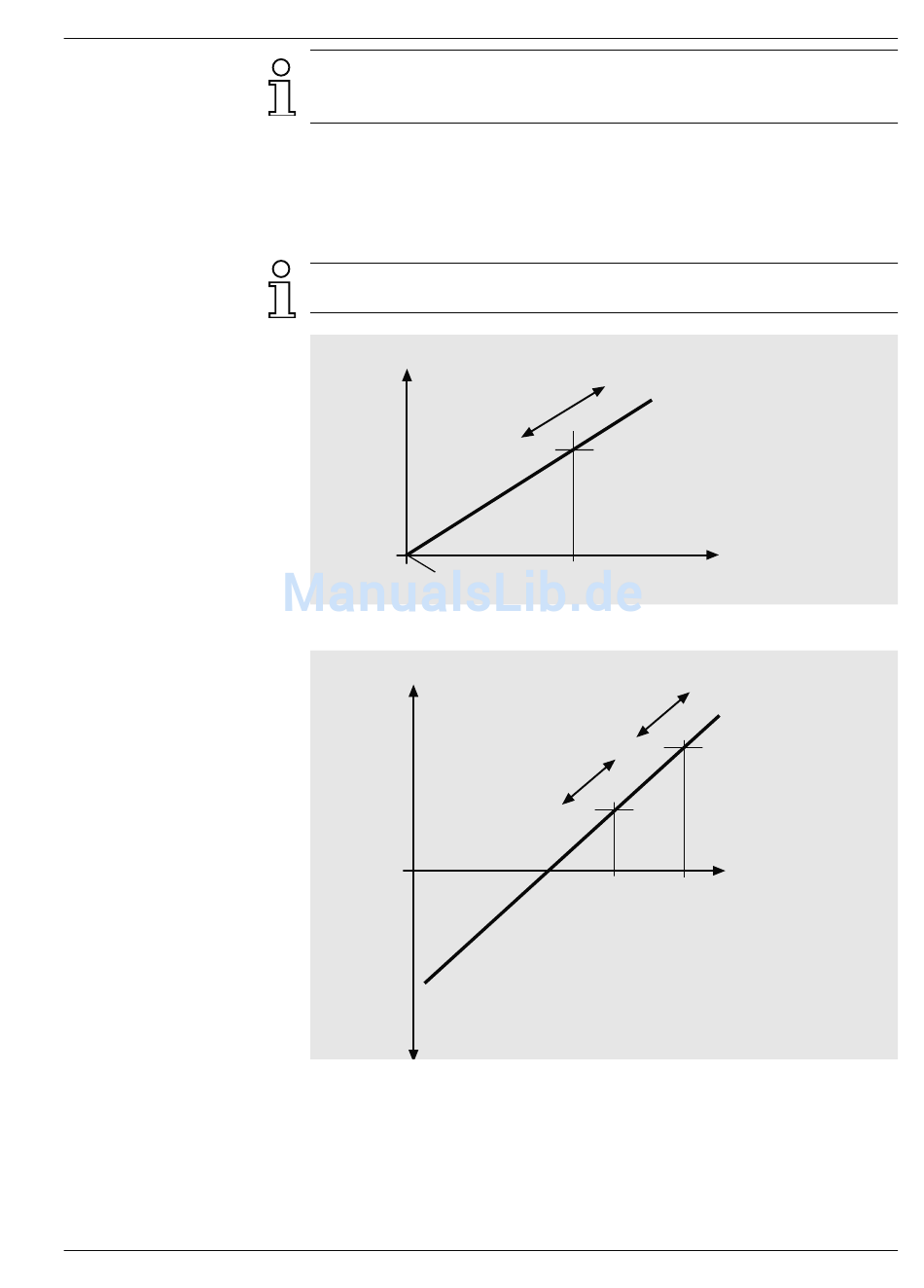

Bild 1: Positiver Ziffernwert
Positiver
Ziffernwert
Abgleichpunkt 1
0
Negativer
Ziffernwert
Bild 2: Positiver und negativer Ziffernwert
www.baumer.com
Abgleichpunkt 2
Analogwert
10 V/20 mA
Abgleichpunkt 2
Analogwert
10 V/20 mA
PCD41
17
