Einführung
1. Einführung
Oktober 2021 Rev. 1 nicht veröffentlicht. Um die
Einarbeitung in die piCOMPACT®23 SMART IO-Link-
Funktionalität zu vereinfachen, wurde eine
Beispielsoftware entwickelt. Ziel ist es, die Einheit in
kürzester Zeit betriebsbereit zu machen. Diese
Anleitung beschreibt den gesamten Prozess von der
Installation der EDS-Dateien (Electronic Data Sheet)
bis zur Verwendung und Fehlerbehebung von IO-
Link-Messaging und zyklischen Daten. Erfahrene
Benutzer können Kapitel überspringen, da ihnen die
Installation von EDS-Dateien und die Konfiguration
von I/O-Modulen bekannt sein dürften.
Bitte beachten Sie, dass eine eventuelle
Fehlerbehebung darauf zurückzuführen sein kann,
dass Sie nicht alle Schritte in dieser Anleitung
befolgt haben. Es wird daher empfohlen, diese
Anleitung vollständig zu lesen.
Die Software besteht aus einer Reihe von
Zusatzanleitungen (Add-On Instructions, AOI) für
den Import in Rockwell Studio 5000. Um die volle
Funktionalität zu erreichen, werden drei AOI
verwendet:
Seite 4/42
1. Masterdefinition – Konfiguriert Parameter,
die von der IO-Link-Messaging-AOI verwendet
werden.
2. piCOMPACT Messaging – Führt das Lesen und
Schreiben von IO-Link ISDU Elementen aus.
3. piCOMPACT zyklische Daten – Verwaltet den
zyklischen Status und die Steuerung der
Vakuum-Einheit.
Die Messaging-AOI enthält eine Softwareversion der
piCOMPACT23 SMART IODD (I/O Device
Description)-Datei, jedes Element hat seine eigenen
Konfigurationseigenschaften wie
•
Lese-/Schreibzugriff
•
Minimale und maximale Werte
•
Datentyp
•
Maximale Länge der Zeichenfolge

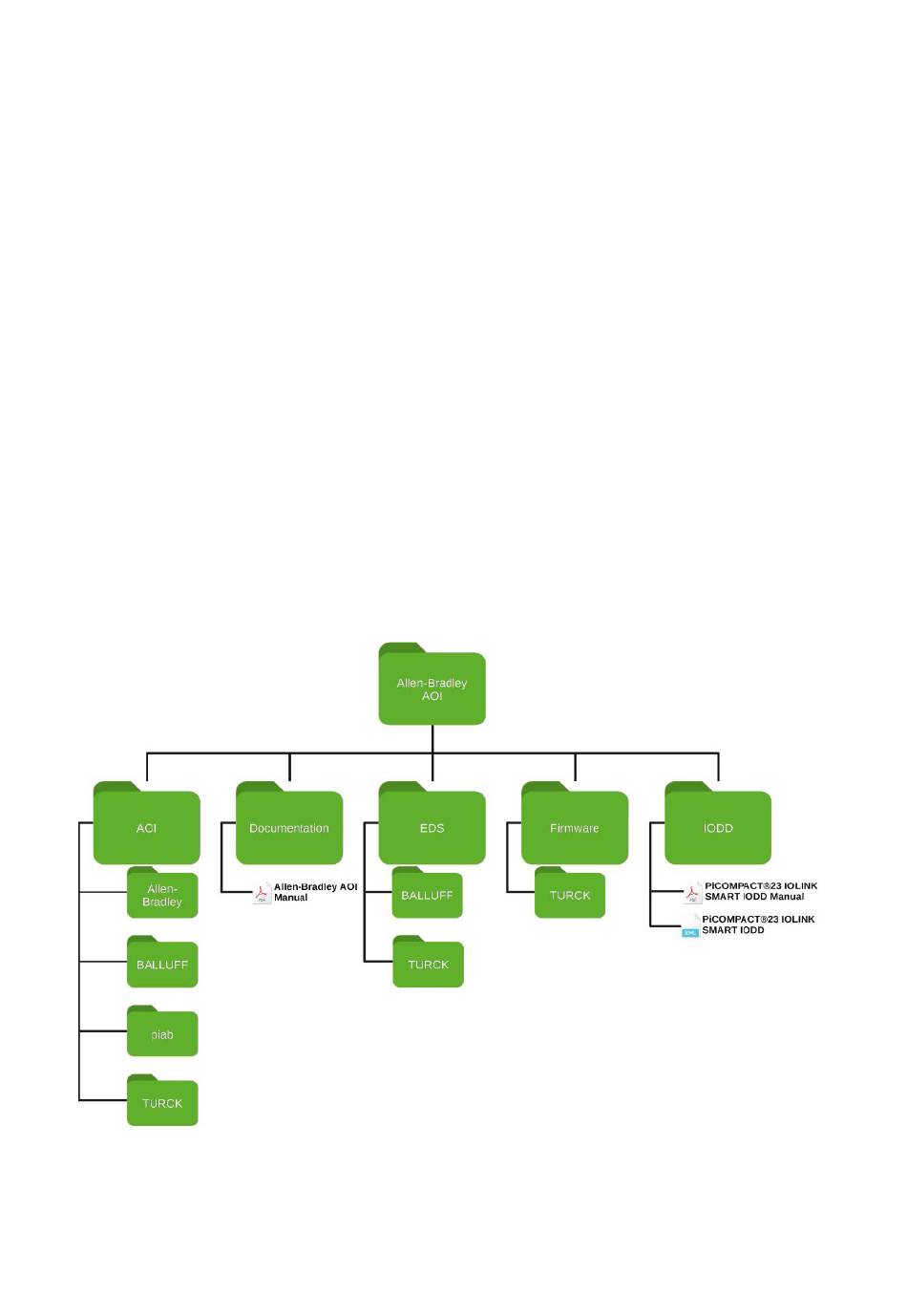

Die IODD-Datei ist in dem Beispielpaket als
importierbare XML und als PDF enthalten.
