Einführung
1. Einführung
Um die Einarbeitung in die piCOMPACT®23 SMART
IO-Link-Funktionalität zu vereinfachen, wurde eine
Beispielsoftware entwickelt. Ziel ist es, die Einheit in
kürzester Zeit betriebsbereit zu machen. Diese
Anleitung beschreibt den gesamten Prozess von der
Installation der I/O-Gerätebeschreibungsdatei (IODD)
bis zur Verwendung und Fehlerbehebung von IO-
Link-Messaging und zyklischen Daten. Erfahrene
Benutzer könnten das Bedürfnis verspüren, ein
späteres Kapitel zu überspringen, da einige Schritte
als trivial angesehen werden.
Bitte beachten Sie, dass eine eventuelle
Fehleranalyse darauf zurückzuführen sein kann, dass
Sie nicht alle Schritte in dieser Anleitung befolgt
haben. Es wird daher empfohlen, diese Anleitung
vollständig zu lesen.
Die Bibliothek, die in Automation Studio importiert
werden soll, besteht aus Funktionsblöcken (FB) und
Datentypen. Um die volle Funktionalität zu erreichen,
werden zwei FBs verwendet:
1. piCOMPACT Messaging – Führt das Lesen und
Schreiben von IO-Link ISDU Elementen aus.
2. piCOMPACT zyklische Daten – Verwaltet den
zyklischen Status und die Steuerung der
Vakuum-Einheit.
Seite 4/40
Die Datentypen piCOMPACT_PDI und piCOMPACT_
PDO dienen der Abbildung der zyklischen Ein- und
Ausgangsdaten der Einheit auf Ein- und
Ausgabeadressen.
Der Messaging-FB enthält eine Softwareversion der
piCOMPACT23 SMART IODD (I/O Device
Description)-Datei, jedes Element hat seine eigenen
Konfigurationseigenschaften wie
•
Lese-/Schreibzugriff
•
Minimale und maximale Werte
• Datentyp
•
Maximale Länge der Zeichenfolge

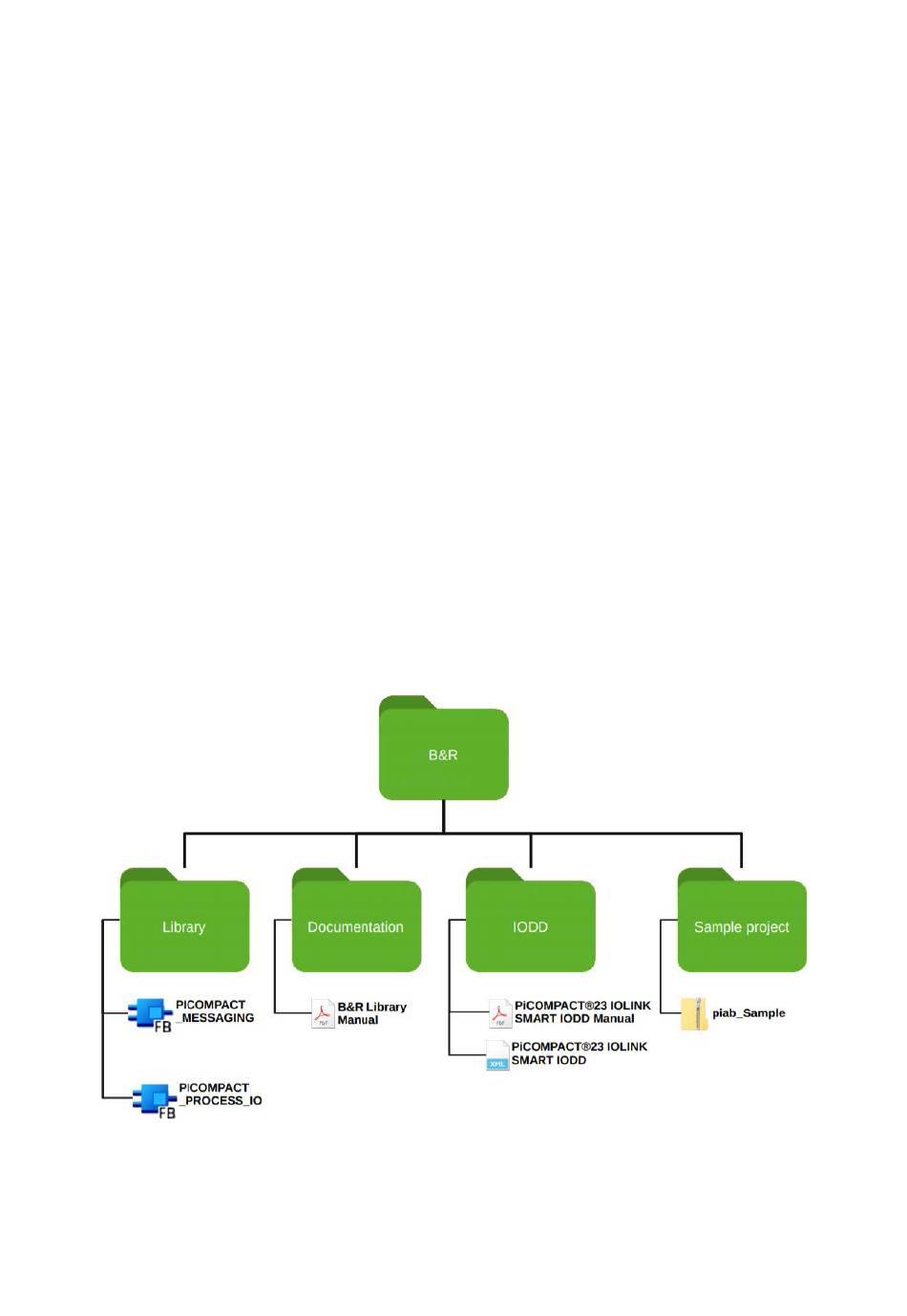

Die IODD-Datei ist in dem Beispielpaket als
importierbares XML und als PDF enthalten.
