Nach Abschluss der Installation wird eine
Zusammenfassung angezeigt. Klicken Sie auf „Next",
um den Assistenten zu beenden.

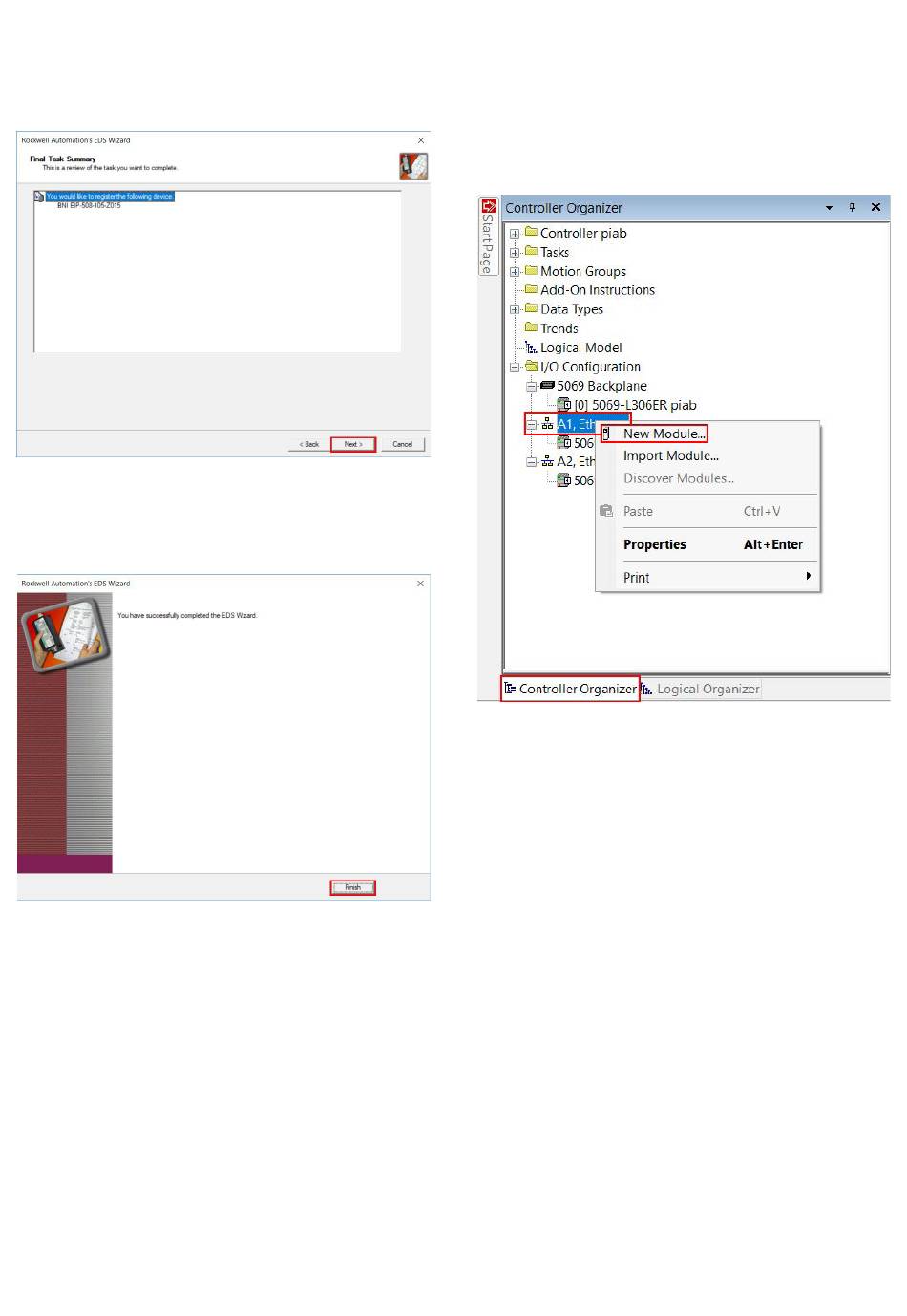

Figure 10 EDS-Assistent Schritt 7, Zusammenfassung
Klicken Sie auf „Finish", um den Assistenten zu
verlassen.
Figure 11 EDS-Assistent Schritt 8, abgeschlossen
Handbuch
4.3 Master zur I/O-Konfiguration
hinzufügen
Klicken Sie auf der Registerkarte „Controller
Organize" mit der rechten Maustaste auf einen
Netzwerkanschluss und wählen Sie „New Module..."
Figure 12 Neues Modul einfügen
Je nach gewählter Hardware (siehe Kapitel 3.3
Topologie) wählen Sie entweder das I/O-Link Master-
Feldmodul (Topologie A: 4.3.1) oder eine
Punkt-I/O-Station (z. B. 1734-AENTR, Topologie B,
4.3.2) aus
piab.com
Erste Schritte
Seite 9/42
