4. Erste Schritte
4.1 Neues Projekt starten/bestehendes
Projekt öffnen
Die Zusatzanleitungen müssen in ein Projekt
importiert werden. Unabhängig davon, ob Sie ein
neues Projekt beginnen oder ein bestehendes
Projekt öffnen, stellen Sie sicher, dass es mit einer
SPS erstellt wurde, die Ethernet/IP und die
Beispielsoftware unterstützt, siehe Kapitel 3.
Unterstützte Hardware.
4.2 EDS-Dateien installieren
Wenn Sie zum ersten Mal einen I/O-Link-Master
verwenden, ist es sehr wahrscheinlich, dass Sie die
entsprechende EDS-Datei installieren müssen. Die
Dateien für die unterstützten I/O-Link-Master finden Sie
im Download-Paket in ihrem jeweiligen „EDS"-Ordner.

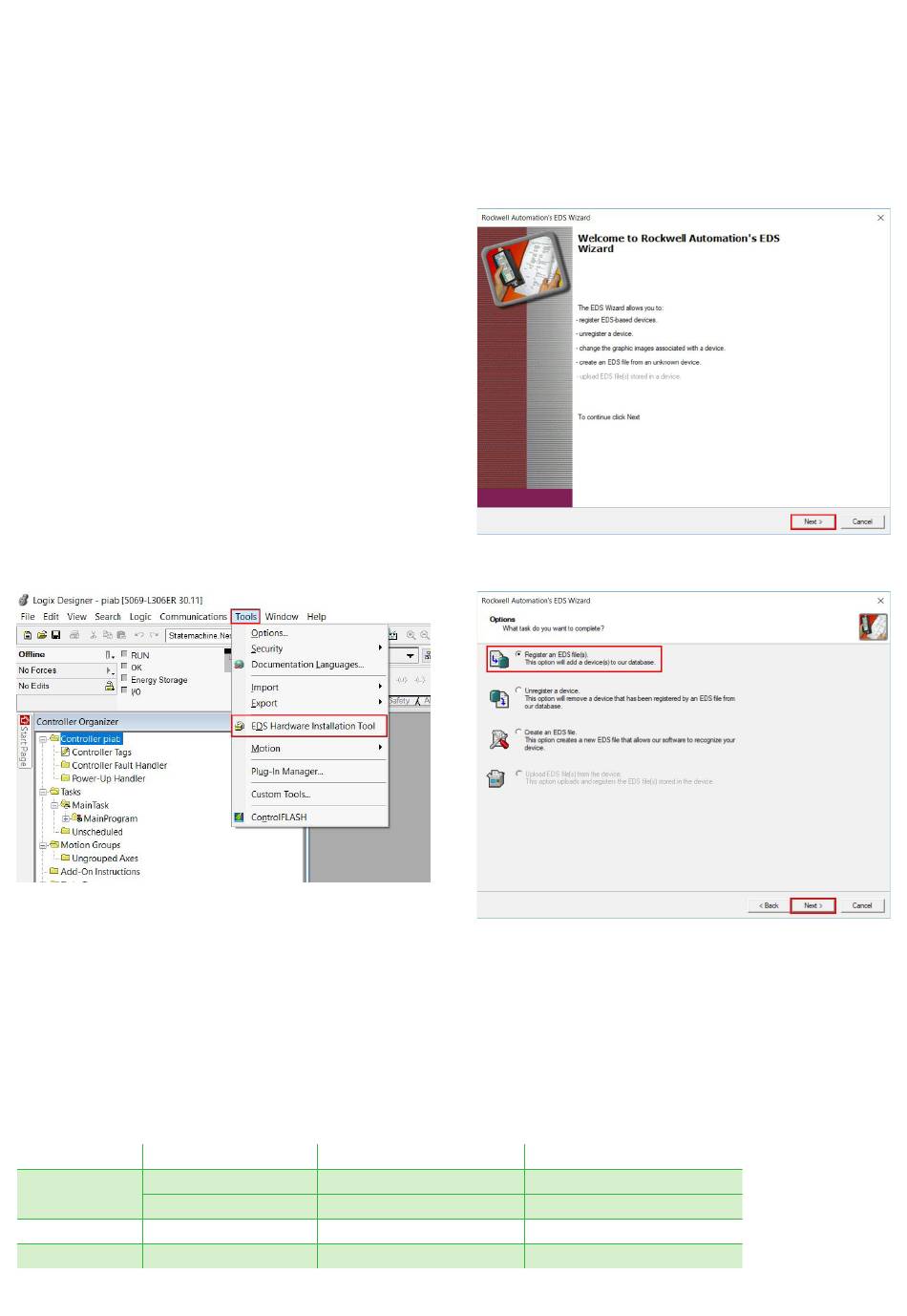

Zur Installation der EDS-Datei, öffnen Sie den Logix
Designer und wählen Sie in der oberen Menüleiste:
Tools > EDS Hardware Installation Tool.
Figure 3 Tools > EDS Hardware Installation Tool
Bis der Assistent startet dauert es einen Moment.
Klicken Sie nach dem Öffnen auf „Next" und
anschließend auf „Browse". Suchen Sie in Ihrem
Dateisystem die entsprechende EDS-Datei. Der
Assistent prüft die Gültigkeit der Datei und fordert Sie
auf, zu bestätigen, dass die richtige Datei für die
Installation ausgewählt wurde. Auf der nächsten Seite
wird dieser Prozess noch einmal im Detail beschrieben.
Hier ist eine Übersicht über die EDS-Dateien, die zum
Testen der Software verwendet werden.
Hersteller Master
Allen-Bradley 1732E-8IOLM12R
1734-IOL
BALLUFF BNI EIP-508-105-Z015
TURCK TBEN-S2-4IOL
Handbuch
Der EDS-Installationsassistent durchläuft einen
relativ einfachen Prozess, der jedoch einige Schritte
erfordert.
Figure 4 EDS-Assistent Schritt 1, auf „Next" klicken
Figure 5 EDS-Assistent Schritt 2, „Register an EDS file(s)"
auswählen
Dateiname
-
-
BNI EIP-508-105-Z015.eds
TBEN-S2-4IOL_R2.8.eds
piab.com
Anmerkung
Integrierte Unterstützung
Integrierte Unterstützung
