Einrichtung

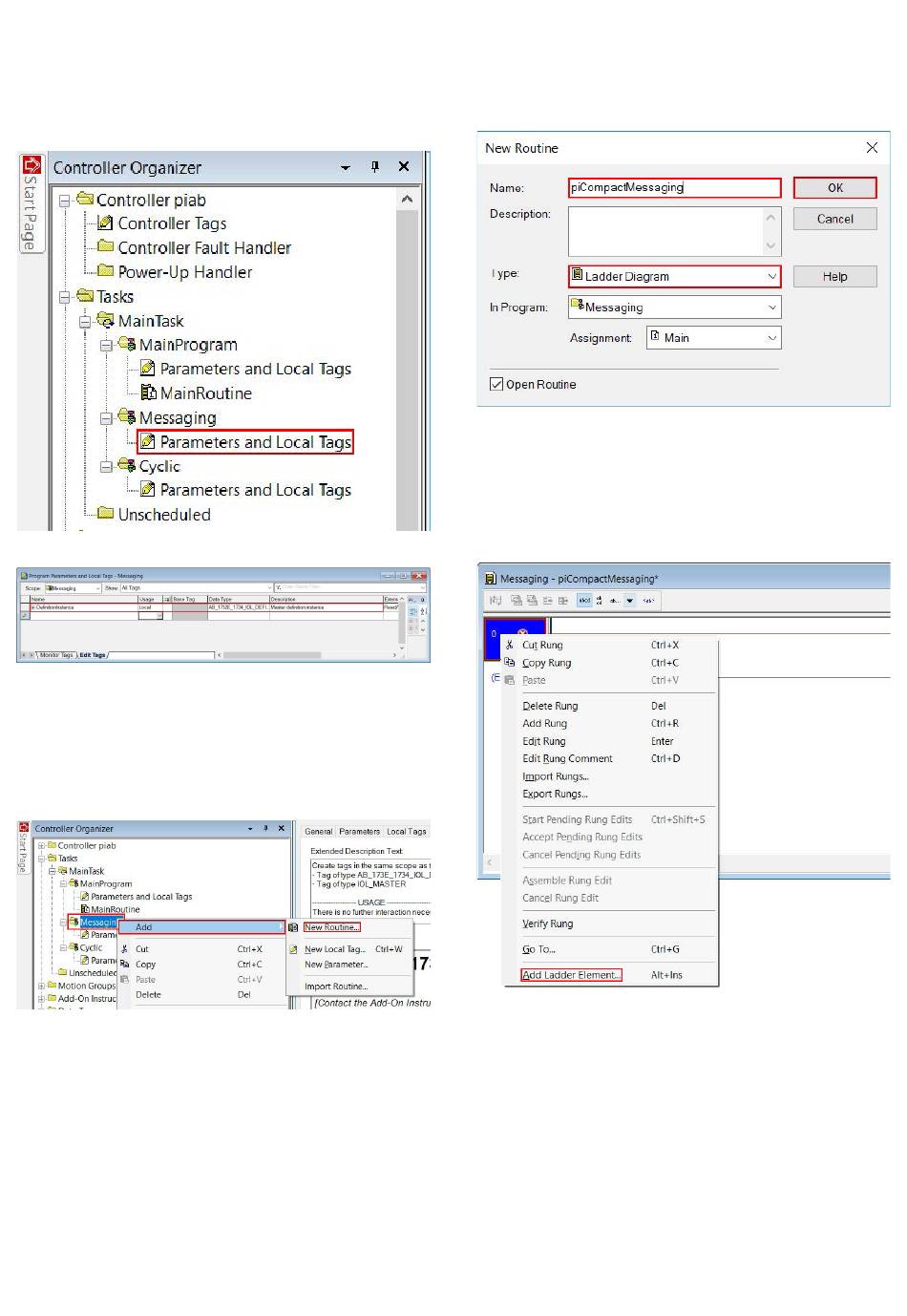

Doppelklicken Sie anschließend auf die Tabelle
„Parameters and Local Tags" im Programm
„Messaging" und fügen Sie das Instanz-Tag für die
Masterdefinition hinzu.
Figure 36 Messaging-Tag-Tabelle öffnen
Figure 37 Definitionsinstanz-Tag hinzufügen
Fügen Sie anschließend dem Programm „Messaging"
eine Routine hinzu. Klicken Sie dafür mit der rechten
Maustaste auf das Programm und wählen Sie „Add >
New Routine..." aus
Figure 38 Neue Routine zum Programm Messaging
hinzufügen
Seite 18/42
Das Fenster „New Routine" wird angezeigt, geben
Sie einen beschreibenden Namen ein und wählen Sie
„Type > Ladder Diagram" aus
Figure 39 Messaging-Routine benennen
Wenn das Kontrollkästchen „Open Routine" aktiviert
ist, öffnet sich das Editor-Fenster. Klicken Sie mit der
rechten Maustaste auf die oberste Stufe und wählen
Sie „Add Ladder Element" aus.
Figure 40 Leiterelement zu Messaging-Routine
hinzufügen
