PIAB piCOMPACT 23 SMART Handbuch Seite 36

Verwendung
Auf der nächsten Seite wird beschrieben, wie DHCP
eingerichtet wird, um IP-Adressen zuzuweisen.
In diesem Handbuch wird davon ausgegangen, dass
DHCP verwendet wird, um den Ethernet/IP-Geräten
IP-Adressen zuzuweisen. Starten Sie BOOTP-DHCP,
indem Sie „BootP" in das Startmenü eingeben.

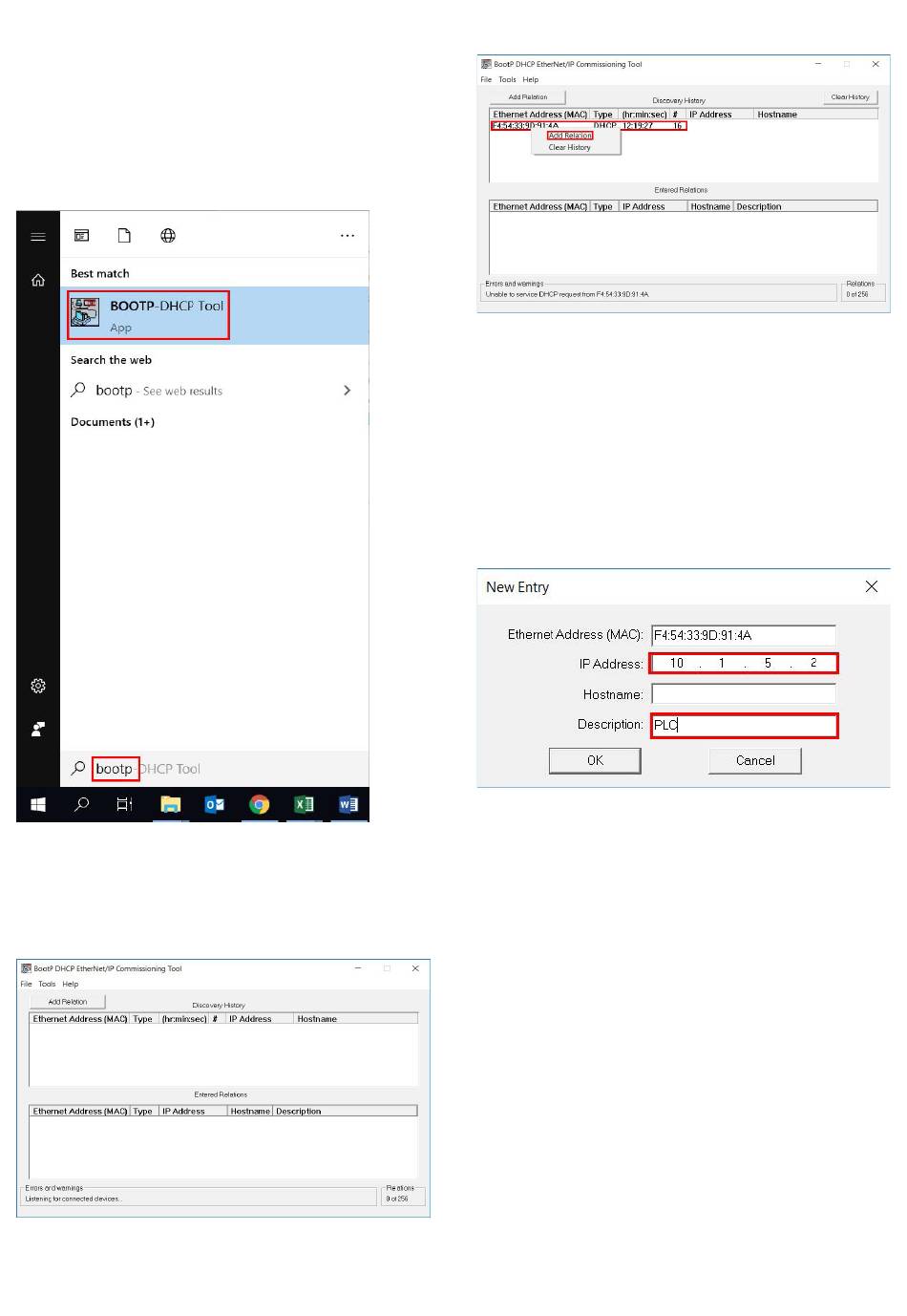

Figure 84 BOOTP-DHCP öffnen
Das Anwendungsfenster wird geöffnet. Der Status
unten im Fenster zeigt an, dass darauf gewartet wird,
dass verbundene Geräte eine IP anfordern.
Figure 85 Anwendungsfenster
Seite 36/42
Figure 86 Beziehung hinzufügen
Wenn eine neue DHCP-Anforderung empfangen
wird, wird sie im Bereich „Discover History"
angezeigt. Klicken Sie mit der rechten Maustaste auf
die Anforderung und wählen Sie „Add Relation", um
diesem Gerät eine IP-Adresse zuzuweisen.
In diesem Beispiel wird die Adresse 10.1.5.2
zugewiesen und das Gerät, das die IP anfordert, ist
die SPS.
Figure 87 IP zuweisen
Wiederholen Sie diese Aktionen für jedes Gerät im
Netzwerk. Das Gerät, das die Anfrage stellt, kann
identifiziert werden, indem die MAC-Adresse in
BOOTP mit der auf dem Gerät gedruckten Adresse
verglichen wird.
Wenn Ihr Gerät keine DHCP-Anforderungen stellt,
stellen Sie sicher, dass es auf den Modus DCHP
eingestellt ist. Weitere Informationen zu diesem
Thema finden Sie im Gerätehandbuch.
piab.com Handbuch
