Erste Schritte
4.4 IODD-Datei
Durch Import der IODD-Datei eines Geräts
unterstützen die I/O-Link-Master von Allen-Bradley
die Konfiguration von Slaves. Wenn ein Master
IODD-Dateien unterstützt, befindet sich die
Registerkarte IO-Link im Fenster „Module
properties".

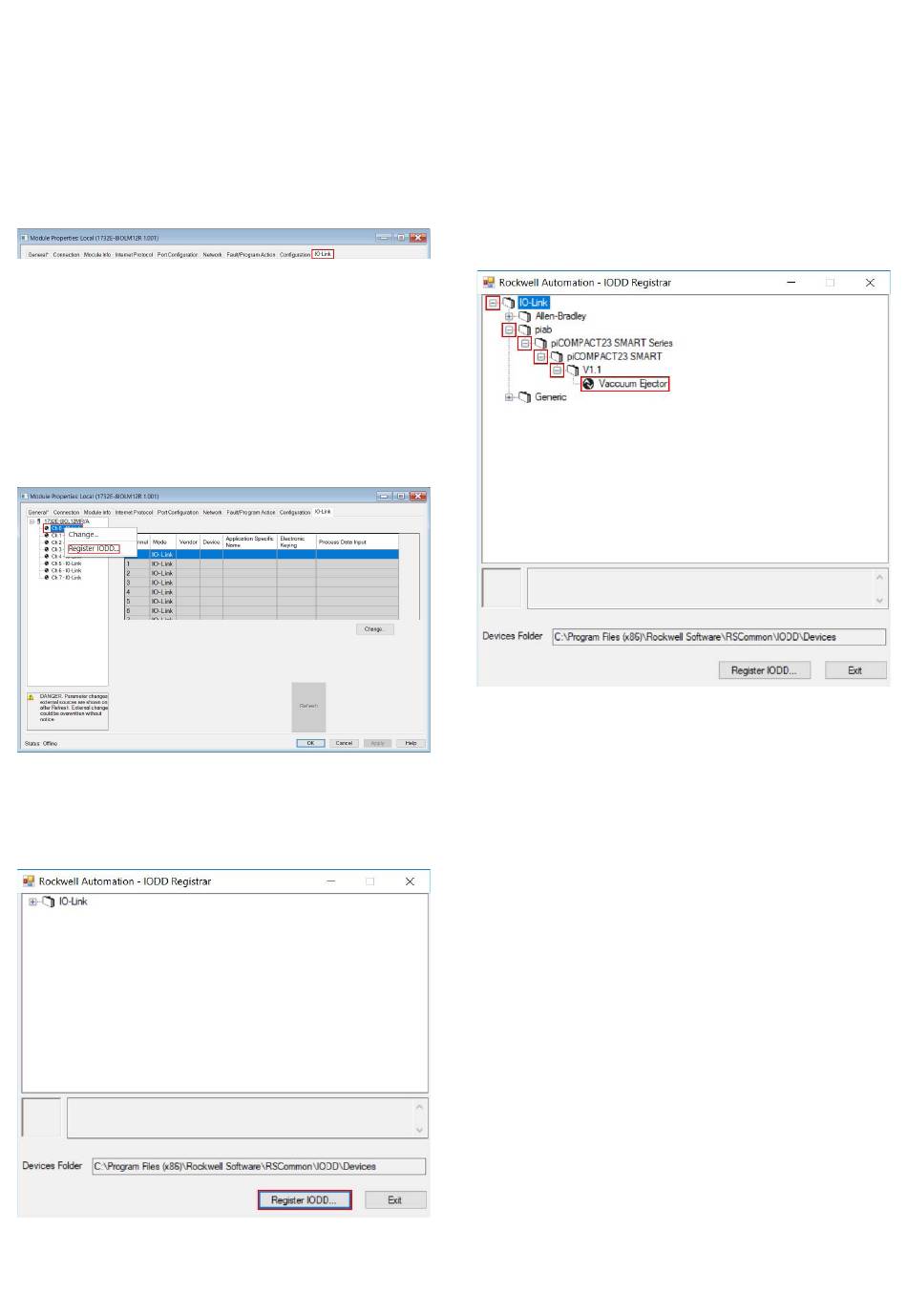

Figure 21 Die Registerkarte „IO-Link" ist sichtbar
4.4.1 IODD-Datei registrieren
Wenn piCOMPACT zum ersten Mal installiert wird,
muss zunächst die IODD-Datei installiert werden.
Klicken Sie links neben der Registerkarte „IO-Link"
mit der rechten Maustaste auf ein beliebiges Modul
und wählen Sie „Register IODD..." aus
Figure 22 IODD-Datei auf einem Modul registrieren
Klicken Sie im nächsten Bildschirm erneut auf
Register IODD...
Figure 23 Register IODD...
Seite 12/42
Navigieren Sie im Dateibrowser zum Ordner „Sample
software> IODD" und wählen Sie die Datei aus
piab-piCOMPACT23S-20190620-IODD1.1.xml
Es gibt keine Bestätigung darüber, dass die
Registrierung der Datei erfolgreich war. Dies kann
manuell überprüft werden, indem der bekannte
Gerätebaum erweitert wird, bis der piCOMPACT
Vakuum-Ejektor gefunden wird.
Figure 24 Installation der IODD-Datei überprüfen
