PIAB piCOMPACT 23 SMART Handbuch Seite 20

Einrichtung
6.2 piCOMPACT Messaging
6.2.1 Tags erstellen
Erstellen Sie die folgenden Tags auf die gleiche
Weise wie im vorherigen Kapitel beschrieben:
Bereich Name
Messaging Messaging01
Steuerung ISDURead01
Steuerung ISDUWrite01
Steuerung SendBuffer01
Steuerung ReceiveBuffer01
Messaging IODD01
Messaging DiagState01
Messaging ErrorText01
Messaging Reset01

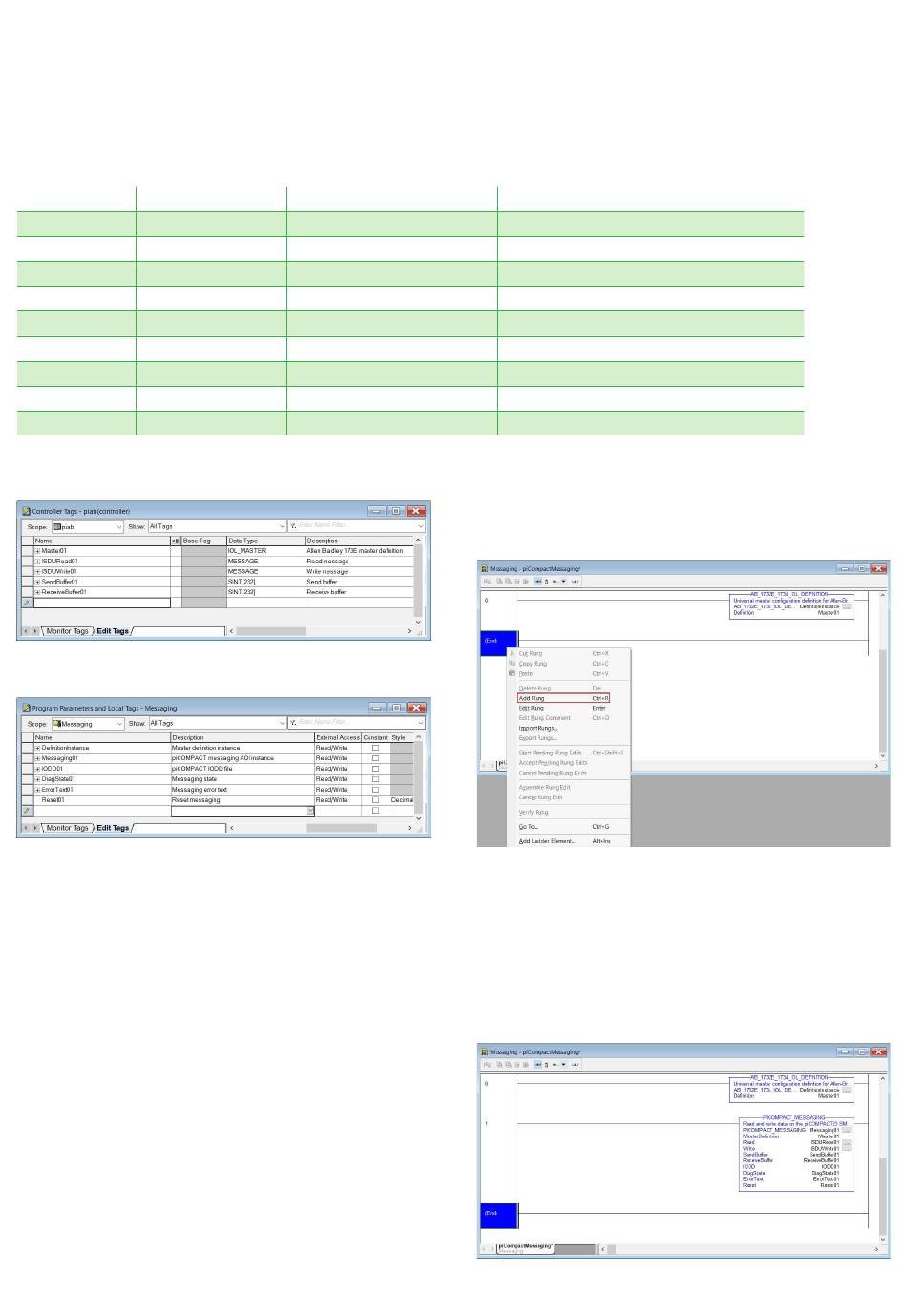

Die fertigen Tag-Tabellen sollten wie folgt aussehen:
Figure 45 Tabelle mit fertigen Steuerungs-Tags
Figure 46 Tabelle mit fertigen Messaging-Tags
Seite 20/42
Datentyp
PICOMPACT_MESSAGING
MESSAGE
MESSAGE
SINT[232]
SINT[232]
PICOMPACT_IODD
STRING
STRING
BOOL
piab.com
Beschreibung
piCOMPACT-Messaging AOI-Instanz
Message lesen
Message schreiben
Puffer senden
Puffer empfangen
piCOMPACT IODD-Tabelle
Messaging Status
Messaging Fehlertext
Messaging zurücksetzen
Erstellen Sie eine neue Leiter in der Routine
„Messaging", indem Sie mit der rechten Maustaste
auf den „(End) rung" und dann auf „Add Rung"
klicken
Figure 47 Der Messaging-Routine eine Leiter hinzufügen
Setzen Sie die AIO in die nächste Leiter ein und
verbinden Sie die Tags wie in Kapitel 6.1 beschrieben
mit der AOI PICOMPACT_MESSAGING. Beachten Sie,
dass das Tag „Master01" mit dem Feld
MasterDefinition verbunden werden muss. Die
Messaging-Routine sieht folgendermaßen aus:
Figure 48 Fertige Messaging-Leiter
