PIAB piCOMPACT 23 SMART Handbuch Seite 27

Verbinden Sie PDI01 mit iqPDI und PDO01 mit iqPDO
auf der Zusatzanleitung, und anschließend Tags mit
den kopierten Anleitung. Die Werte von x und y
finden Sie in der Tabelle auf der nächsten Seite.
Instr. Feld Tag/Wert
A Quelle Master01:I(1).Data[x]
A Ziel PDI01[0]
A Länge 5
B Quelle PDO01[0]
B Ziel Master01:O(1).Data[y]
B Länge 2
Im Gegensatz zum Allen-Bradley-Master, der Daten
pro konfiguriertem I/O-Link-Gerät organisiert, stehen
den BALLUFF- und TURCK-Mastern ein großer
Datenblock zur Verfügung, bei dem die Daten jedes
Anschlusses mit einem bestimmten Offset beginnen.
Die Werte werden mithilfe der Formeln in
nachstehender Tabelle berechnet. Die berechneten
Werte sind in den Gerätehandbüchern verfügbar.
Hersteller Typ
BALLUFF BNI EIP-508-105-Z015
TURCK TBEN-S2-4IOL
Beispiele:
1. Anschluss 0 auf dem BALLUFF-Master wären
die Werte x = 8 und y = 6.
2. Anschluss 3 auf dem TURCK-Master wären die
Werte x = (32 * 2) + 4 = 68 und y = (32 * 2) + 2
= 66

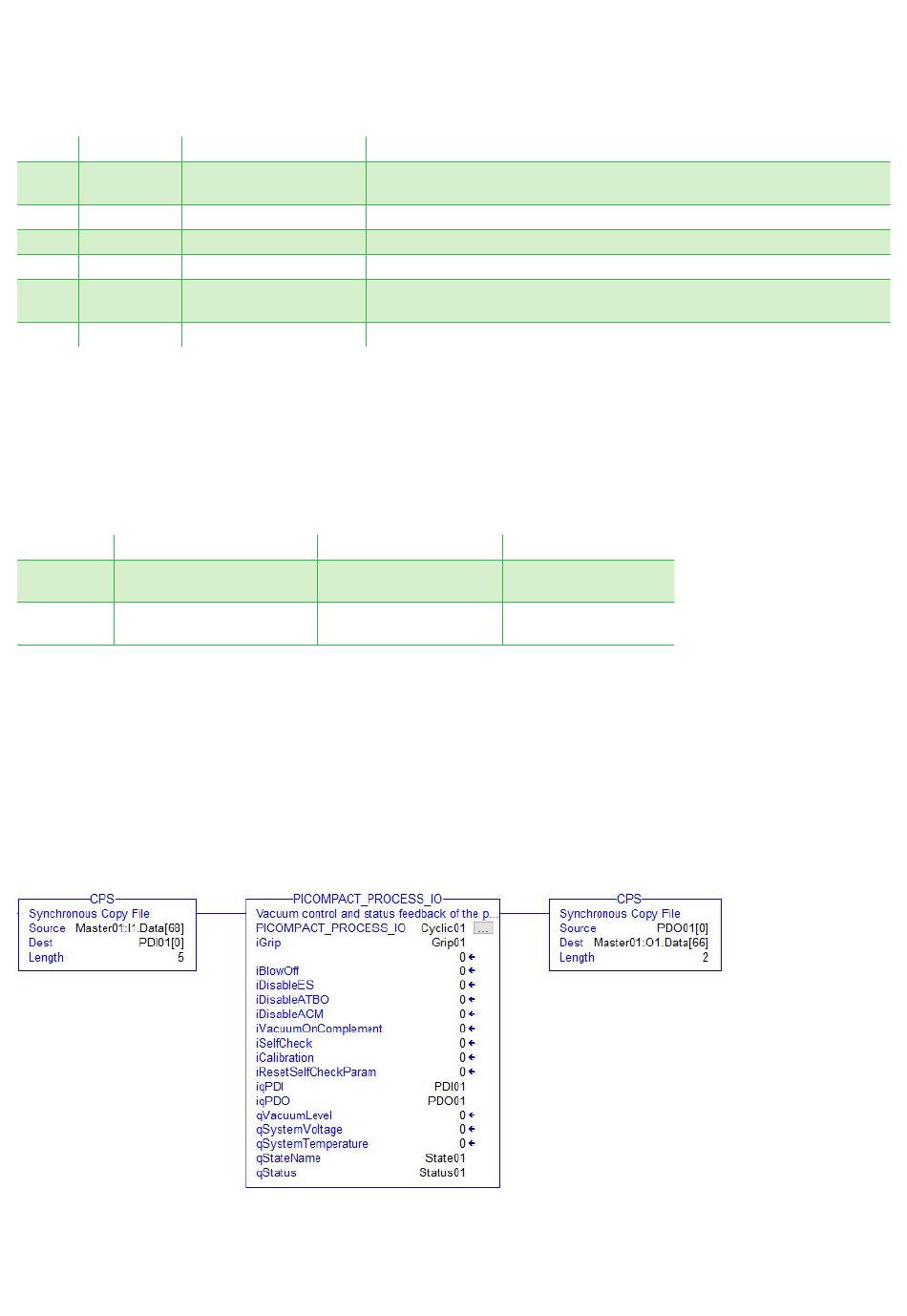

Die folgende Abbildung zeigt die Konfiguration für
ein Gerät an Anschluss 3 des TURCK TBEN-S2-4IOL-
Masters:
Figure 64 Fertige Anleitung für CPS
Handbuch
Bemerkung
Die Werte für x. (1) bei TURCK finden Sie in der Tabelle auf der nächsten
Seite.
In PDI01 kopieren, Startadresse 0
5 Bytes kopieren
Aus PDI01 kopieren, Startadresse 0
Die Werte für y. (1) bei TURCK finden Sie in der Tabelle auf der nächsten
Seite.
2 Bytes kopieren
Eingangs-Offset (x)
x = (48 * Anschluss) + 8
x = (32 * (Anschluss - 1))
+ 4
piab.com
Ausgangs-Offset (y)
y = (32 * Anschluss)
+ 6
y = (32 * (Anschluss -
1)) + 2
Einrichtung
Seite 27/42
