- Seite 1 Handbuch Handbuch piSAFE piCOMPACT 23 SMART ® ® 2 Module Vakuumsicherheitsventil für zentralis ierte Systeme Art. Nr. 0233044 Rev.01, EN, 2021-04 Originale Anweisungen...
- Seite 2 Dieses Handbuch ist in den folgenden Sprachen unter piab.com verfügbar Chinesisch Englisch Französisch Deutsch Italienisch Japanisch Koreanisch Polnisch Portugiesisch Russisch Spanisch Schwedisch Seite 2/24 Seite 2/24 piCOMPACT 23 SMART 2 Module Handbuch ®...
- Seite 3 Inhaltsverzeichnis 1. Einführung in das Handbuch ..4 Über dieses Handbuch....4 1.2 Im Handbuch verwendete Sicherheits zeichen ....... . .4 1.3 Zielgruppe .
- Seite 4 ® ® Handbuch für jedes konfigurierte piCOMPACT Handbuch für jedes konfigurierte piCOMPACT SMART finden Sie unter www.piab.com. Dieses SMART finden Sie unter www.piab.com. Dieses Handbuch steht auch unter www.piab.com in Handbuch steht auch unter www.piab.com in den auf Seite 2 aufgeführten 12 Sprachen zum den auf Seite 2 aufgeführten 12 Sprachen zum...
- Seite 5 Einführung in das Handbuch 1.4 Konformität 1.4.1 Konformität für NC und NO 1.4.2 Konformität für bistabil Europäische Richtlinien, CE Europäische Richtlinien, CE Richtlinie Standarddetail und/oder Richtlinie Standarddetail und/oder Messreferenz Messreferenz Elektromagnetische EN/(IEC) 61000-6-2:2005 Elektromagnetische EN/(IEC) 61000-6-2:2019 Verträglichkeit (EMV) EN/(IEC) 61000-6-4:2007+A1 Verträglichkeit (EMV) EN/(IEC) 61000-6-4:2007+ Richtlinie 2014/30/EU...
- Seite 6 Sicherheit 2. Sicherheit • Stellen Sie sicher, dass ein Filter zum Schutz vor ausgeworfenen Gegenständen piCOMPACT®23 SMART ist für den Einbau in verwendet wird, wenn das Produkt zum Maschinen oder für die Montage mit anderen Absaugen von festen Bestandteilen Maschinen mit einer anderen Maschinenanlage verwendet wird.
- Seite 7 Sicherheit 2.2.2 Wartung 2.4 Fehlgebrauch und Zweckentfremdung Warnung! Unverantwortliche Verwendung von Zuluft • Verwenden Sie das Produkt nicht, wenn es kann zu Verletzungen führen. Druckluft darf beschädigt ist. niemals für etwas anderes als die • Das Produkt darf nicht zur Erzeugung von vorgesehenen Zwecke verwendet werden.

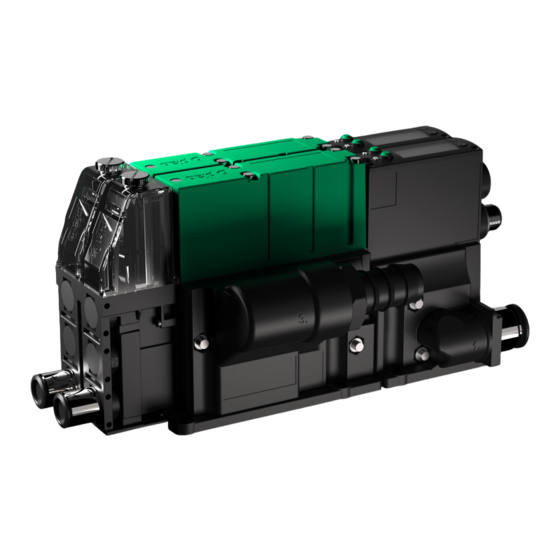

- Seite 8 Postfach 146 SE-18212 DANDERYD SCHWEDEN 3.1.1 Kennzeichnungsetikett Jede Einheit ist durch ein Etikett mit Identifikationsinformationen gekennzeichnet. Während der Kommunikation mit Piab AB oder Service-Centern beziehen Sie sich immer auf die Etiketteninformationen. 3.2 Produktübersicht Übersicht, 2 Module Figure 1 Übersicht, 2 Module Pos.
- Seite 9 Installation 4. Installation 4.1 Anschlüsse, 2 Module Figure 2 Anschlüsse, 2 Module. Pos. Beschreibung Größe Druckluft (zusammengefasster Anschluss) Push-in: Ø6 / Ø1/4 Zoll / Ø8 (Ø5/16 Zoll) / Ø10 / Ø3/8 Zoll Vakuumanschluss (1–3 Anschlüsse) Push-in: Ø10 / Ø3/8 Zoll / Ø12 / Ø1/2 Zoll Widerhaken: Ø12 /Ø1/2 Zoll Vakuumanschluss (1–3 Anschlüsse) Push-in: Ø10 / Ø3/8 Zoll / Ø12 / Ø1/2 Zoll Widerhaken:...
- Seite 10 Installation 4.2 Druckluftplan Hinweis! Filter und Vakuumsensor sind Optionen 4.2.1 NC und NO Vakuum NC + Vakuum NO + Abblasen NC Abblasen NC • • Ohne • • Rückschlag- ventil • • • • • • • • • • •...
- Seite 11 Installation 4.2.2 Verstärktes Abblasen (ABO) Vakuum NC Vakuum NO • • Ohne • • Rückschlag- ventil • • • • • • • • • • • • • • Rückschlag- ventil • • • • • • • • •...
- Seite 12 Figure 5 1. Druckluft, 2. Vakuum, 3. Abluft. 4.2.4 PinKonfiguration für StandardIO Pin 3-8 können über das Menüsystem für andere Funktionen konfiguriert werden. Weitere Informationen finden Sie im Handbuch zur spezifischen Konfiguration auf www.piab.com. M12 8p Figure 6 M12 8p Seite 12/24 piCOMPACT...
- Seite 13 Installation Pin-Nr. Name Beschreibung Hinweis Vsys Versorgungsspannung, 24 VDC (V+) Üblich, 0 VDC (V-) 0 = Vakuumsteuerung 1 = Abblassteuerung 2 = „Energieeinsparen (ES)“ deaktivieren Digitaler Eingang Steuerung Ventil 1 oder 3 = Automatisierte Abblasfunktionen (ATBO bzw. IBO) C2-Steuerfunktionen deaktivieren 4 = Automatische Zustandsüberwachung (ACM) deaktivieren 5 = Prozessdaten Out (PDO) gültig 0 = Vakuumsteuerung Digitaler Eingang Steuerung Ventil 2 oder...
- Seite 14 Installation 4.2.5 PinKonfiguration mit getrennten Leistungsbereichen Pin 3–8 können über das Menüsystem für andere Funktionen konfiguriert werden. Weitere Informationen finden Sie im Handbuch zur spezifischen Konfiguration auf www.piab.com. M12 4p Figure 7 Pin-Konfiguration mit getrennten Leistungsbereichen. Pin-Nr. Name Beschreibung Hinweis Stellantrieb, 24 VDC (V+)
- Seite 15 Installation Ausgang M12 4p Figure 8 Pin-Konfiguration mit separaten Leistungsdomänen Pin-Nr. Name Beschreibung Hinweis Versorgungsspannung, Sensorleistung, 24 VDC (V+) V+Sens 0 = Keine Funktion 1 = Vakuumniveau „Teil vorhanden (PP)“ erreicht Digitaler Ausgang S1** 2 = Vakuumniveau „Energieeinsparen (ES)“ erreicht Signal 1** 3 = Leckage-Warnung (LW) 4 = Abblasen ausgeführt (BOC) Sensor, 0 VDC (V-) V-Sens 0 = Keine Funktion...
- Seite 16 LED-Anzeige – Blau, Vakuumventil Leuchtet nur bei Aktivierung durch IO. LED-Anzeige – Grün, Abblaseventil Leuchtet nur bei Aktivierung durch IO. *Handhilfsbetätigungs-Funktion für die automatische Zustandsüberwachung (ACM). Siehe Handbuch für Ihre Konfiguration auf www.piab.com Seite 16/24 piCOMPACT 23 SMART 2 Module Handbuch ®...
- Seite 17 Installation 4.3 Befestigung 4.3.1 2 Module 1.654" 29.3 2.953 " 1.154" Figure 10 2 Module. Handbuch piCOMPACT 23 SMART 2 Module Seite 17/24 ®...
- Seite 18 Installation 4.3.2 Split, VentilinselMontage 1.654 " 2.953" Figure 11 Split, Ventilinsel-Montage. Seite 18/24 piCOMPACT 23 SMART 2 Module Handbuch ®...
- Seite 19 Technische Daten 5. Technische Daten Technische Daten Pneumatik Beschreibung Einheit Wert COAX ® SX12 COAX ® SX42 Förderdruck, Ejektor bei opt. MPa [psi] 0.50 [72.52] 0.52 [75.42] 0.47 [68.17] 0.57 [82.67] Speisedruck, Düse bei opt. MPa [psi] 0,5 [72,5] 0,43 [62,4] Max.
- Seite 20 Garantie 6. Garantie Der Verkäufer gewährt seinen Kunden eine zwischen den Parteien vereinbarten Produkte einjährige Garantie ab dem Erhalt der Produkte, des beschränkt und für indirekte Schäden Zubehörs, der Steuergeräte und der enthaltenen ausgeschlossen. Kenos -Produkte. ® Der Käufer ist verpflichtet, die Ware bei der Während des Garantiezeitraums tauscht der Lieferung am vereinbarten Lieferort zu überprüfen.
- Seite 21 Recycling und Entsorgung 7. Recycling und Entsorgung Im Entwicklungsprozess der Produkte von Piab werden Umweltaspekte berücksichtigt, um einen minimalen ökologischen Fußabdruck sicherzustellen. Piab ist ISO-14001 zertifiziert und entspricht außerdem den Anforderungen der REACH (EC 1907/2006). Die Handhabung des Recyclings sowie der Entsorgung variiert von Land zu Land, daher muss dieser Prozess in voller Übereinstimmung mit den...
- Seite 24 +33 (0)16-430 82 67 +46 (0)8-630 25 00 +55 (0)11-449 290 50 +86 21 5237 6545 +33 (0)16430 82 67 +46 (0)8630 25 00 +55 (0)11449 290 50 +86 21 5237 6545 info-france@piab.com info-sweden@piab.com info-brasil@piab.com info-china@piab.com infofrance@piab.com infosweden@piab.com infobrasil@piab.com infochina@piab.com Mölndal...
