PIAB piCOMPACT 23 SMART Handbuch Seite 26

Einrichtung
6.3.1 I/O-Link-Master nicht von Allen-
Bradley
Falls noch nicht geschehen, erstellen Sie die Tags
und fügen Sie die AOI wie in 6.3 beschrieben hinzu,
erstellen Sie anschließend 2 zusätzliche Tags:
Bereich Name
Zyklisch PDI01
Zyklisch PDI01
Vor und nach dem Aufruf der AOI muss eine
synchrone kopierte Anleitung hinzugefügt werden,
eine zum Lesen der Eingänge und eine weitere zum
Schreiben der Ausgänge.
Klicken Sie vor dem Aufruf mit der rechten
Maustaste und wählen Sie „Leiterelement
hinzufügen". Tippen Sie „CPS" in das Suchfeld

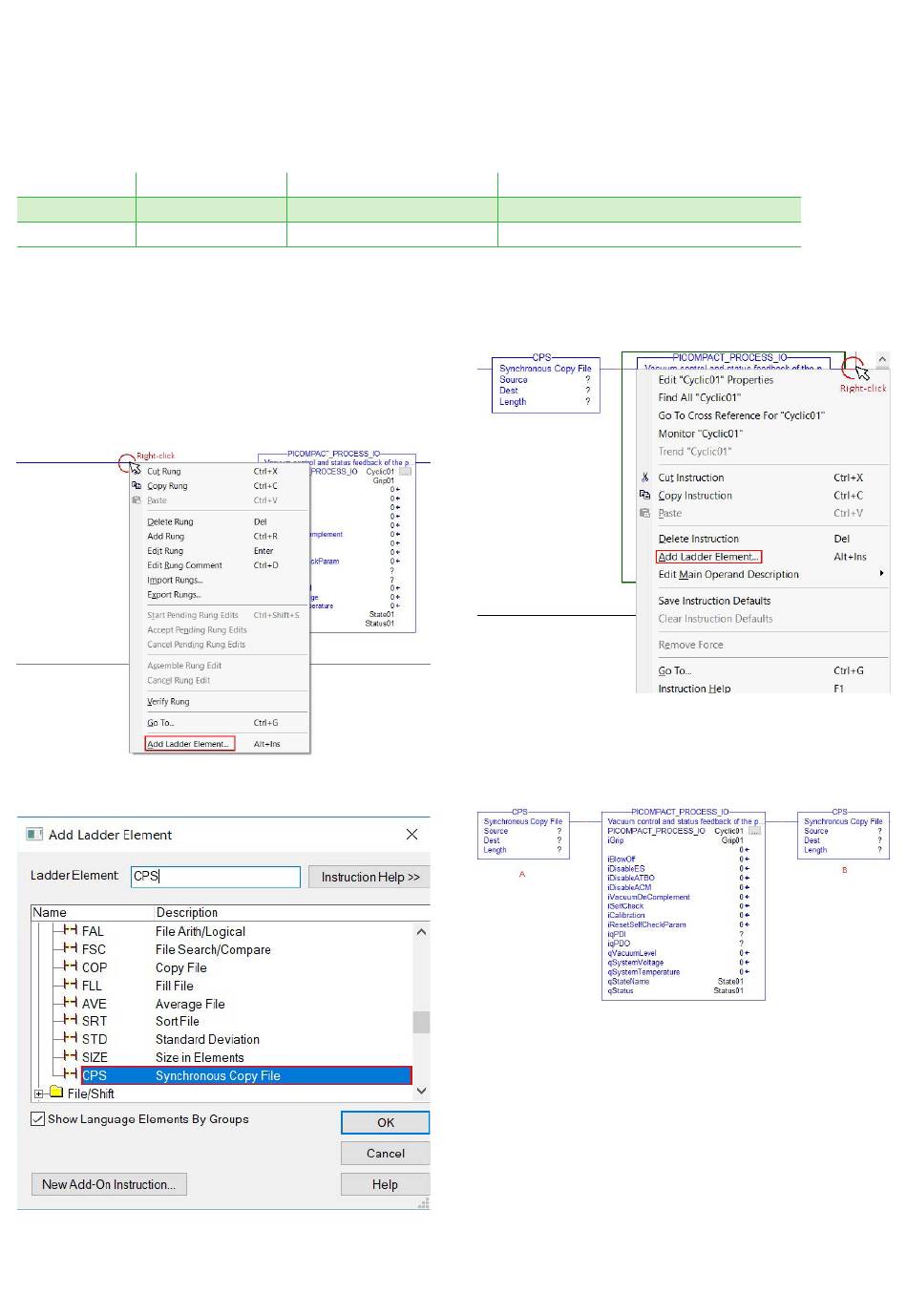

Figure 60 Leiterelement vor AOI hinzufügen
Figure 61 Anleitung für CPS auswählen
Seite 26/42
Datentyp
SINT[5]
SINT[2]
piab.com
Beschreibung
piCOMPACT Prozessdaten Eingabe
piCOMPACT Prozessdaten Ausgabe
Klicken Sie anschließend mit der rechten Maustaste
hinter die AOI und fügen Sie dort eine weitere CPS
hinzu.
Figure 62 Leiterelement nach AOI hinzufügen
Die fertige Leiter sollte wie folgt aussehen:
Figure 63 Anleitung für CPS hinzugefügt
Handbuch
