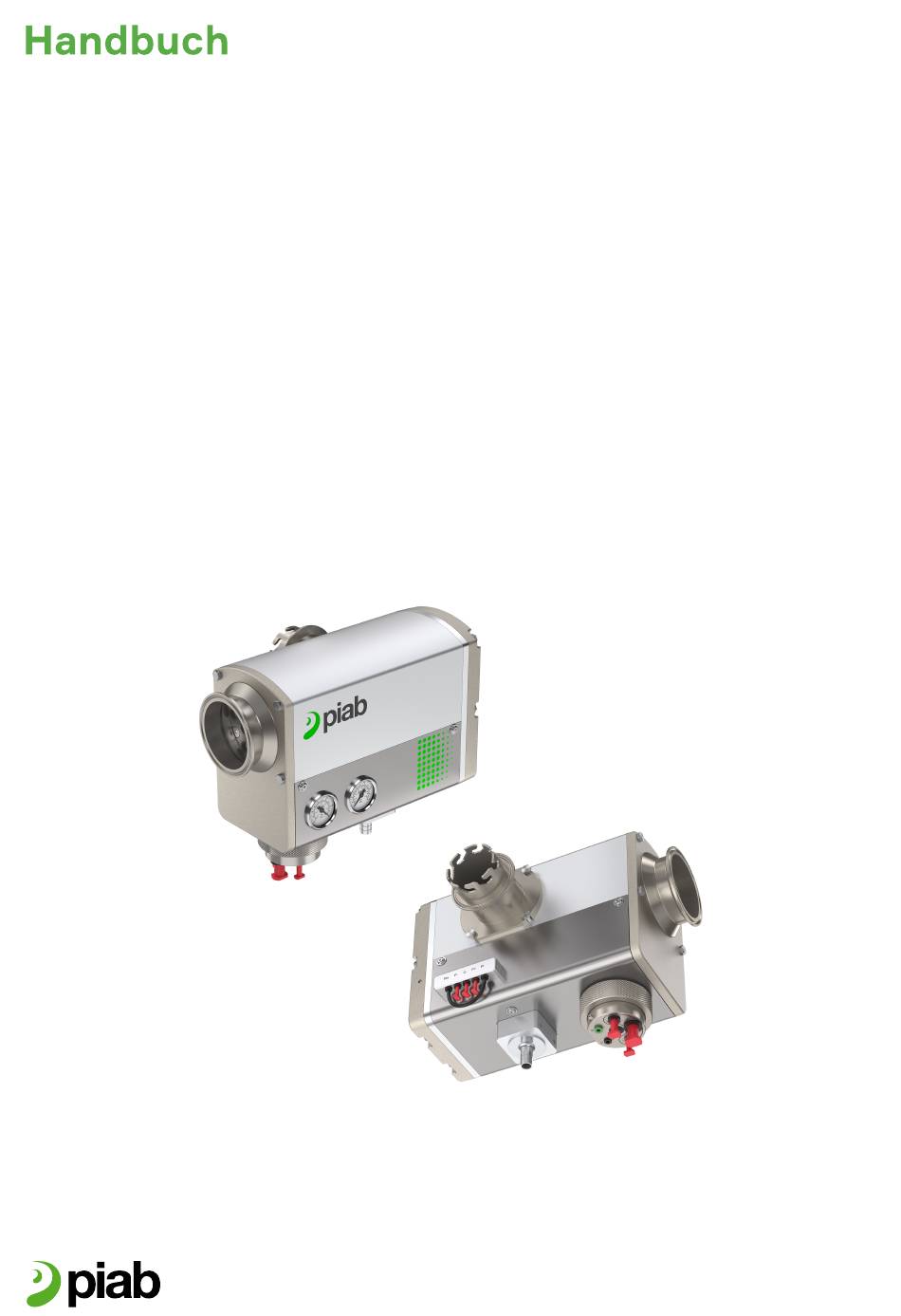

- Seite 1 ® Ejektorpumpe für piFLOW -Förderer...
- Seite 2 Dieses Handbuch ist in den folgenden Sprachen unter piab.com verfügbar. Das Originalhandbuch ist in englischer Sprache verfasst. English Français Deutsch Italiano Polski Português (Brasil) Русский Español Svenska Copyright © 2026 Piab AB Technische Spezifikationen können ohne vorherige Ankündigung geändert werden.
-
Seite 3: Inhaltsverzeichnis
2.1. Allgemeine Sicherheit ......................6 2.2. Sichere Verwendung ......................6 2.3. Bestimmungsgemäßer Gebrauch ..................6 2.4. Fehlgebrauch und Zweckentfremdung ................. 6 3. Einführung in die piEVO ......................... 7 3.1. Hersteller ..........................7 3.2. Identifikationsdaten ......................7 3.3. Technische Daten piEVO ...................... 7 3.4. -
Seite 4: Einführung In Das Handbuch
Einführung in das Handbuch 1. Einführung in das Handbuch 1.1. Über dieses Handbuch Das Handbuch kann unter piab.com in den auf Seite 2 gezeigten Sprachen heruntergeladen werden. Die Originalanleitungen sind in englischer Sprache verfasst. Dieses Handbuch ist eine übersetzte Version der Originalanleitung. -
Seite 5: Zielgruppe
Dieses Handbuch, insbesondere der Abschnitt über die Sicherheit, muss von allen Mitarbeitern gelesen werden, die Arbeiten mit dem Produkt oder Gerät ausführen werden: • Installationspersonal • Bedienpersonal • Service- und Wartungspersonal • Reinigungspersonal (Reinigung der Ausrüstung und der Umgebung) piEVO Seite 5 von 28... -
Seite 6: Sicherheitsanweisungen
• Nur zur professionellen Verwendung. 2.4. Fehlgebrauch und Zweckentfremdung Das piEVO darf nicht für andere Zwecke verwendet werden als die, die vom Eigentümer der Maschine festgelegt oder in diesem Handbuch angegeben sind. Installieren oder betreiben Sie das Produkt nicht, wenn es beschädigt ist. -
Seite 7: Einführung In Die Pievo
Jede Einheit ist durch ein Etikett mit Identifikationsinformationen gekennzeichnet. Für jegliche Kommunika- tion mit Piab AB oder den Servicezentren beziehen Sie sich immer auf die Informationen auf dem Etikett und geben Sie sowohl den Produktcode als auch die Seriennummer an. -
Seite 8: Übersicht - Pievo
Einführung in die piEVO 3.4. Übersicht – piEVO Abbildung 1. piEVO Übersicht. Position Beschreibung Auswerfmodul Schalldämpfermodul Druckkontrollmodul Sauganschluss-Schnittstelle Abluft Druckluftanschluss Druckluftanschlussbolzen Analoges Manometer für Vakuumniveau in der Pumpe (P-) Analoges Manometer für Druckluft-Speisedruck zur Pumpe (P+) Schnellanschluss für pneumatische Eingangs-/Ausgangssignale Basisanschluss für pneumatische Eingangs-/Ausgangssignale... -
Seite 9: Anschlüsse Zum Fördersystem
Einführung in die piEVO 3.5. Anschlüsse zum Fördersystem Der pneumatische Eingangs-/Ausgangsanschluss an der Pumpe kann entweder der Schnellanschluss oder der Basisanschluss sein. Abbildung 2. Schnellanschluss für Eingang/ Abbildung 3. Basisanschluss für Eingang/ Ausgang Ausgang Anschluss Funktion Durchmesser außen/innen (mm) Farbe Druckluft, Eingang 1/2"... -
Seite 10: Anschlüsse Zum Sensormodul Oder Zur Elektrischen Steuereinheit
Einführung in die piEVO 3.6. Anschlüsse zum Sensormodul oder zur elektrischen Steuerein- heit Abbildung 4. Anschluss für Sensormodul oder elektrische Steuereinheit. Anschluss Funktion Durchmesser außen/ innen (mm) Steuereinheit/Filterschock/Fluidisierung, Luftversorgung (Pin) 4 / 2 Pumpen-Vakuum, Niveau (P-) 4 / 2 Förderer-Vakuum, Niveau (C-) -
Seite 11: Abmessungen
Abmessungen 4. Abmessungen Abbildung 5. Abmessungen von piEVO100, 200 und 400. Bezeichnung Beschreibung Premium-Unterteil – Schnellanschluss Basis-Unterteil – Kein Schnellanschluss Drucklufteinlauf, Schlauchanschluss Drucklufteinlauf, Gewindeanschluss (Innengewinde Kein Auslassanschluss Abgas-Flansch TC piEVO Seite 11 von 28... -
Seite 12: Installation
• Falls das Produkt in ein anderes System integriert und installiert werden soll, muss eine Risikoanalyse für die gesamte Installation durchgeführt werden. 5.2. Montage des Ejektors am Förderer Abbildung 6. TC Klemmring sichert und erdet den piEVO am Förderer. Achtung Lassen Sie die Pumpe niemals ohne montierten TC-Klemmring. - Seite 13 Abbildung 9. Die Bajonettkupplung am piEVO Sauganschluss rastet in den Pin am piFLOW® Förderer- Abdeckmodul ein. Verwenden Sie den mitgelieferten TC Klemmring, um die Verbindung zwischen dem Ansaugstutzen des piEVO und dem Abdeckmodul des Förderers zu sichern und zu erden. Drehen Sie die Flügelmutter von Hand, um den Klemmring zu schließen. piEVO...
-
Seite 14: Qualität Der Druckluft
Wir empfehlen hinsichtlich der Partikelgröße und Konzentration fester Verunreinigungen die Verwendung von Druckluft mindestens der Güteklasse 3 (ISO-Norm 8573-1). Das bedeutet, dass in der Druckluft nur eine maximale Konzentration von 5 mg/m3 von Partikeln einer maximalen Größe von 5 μm vorhanden sein dürfen. Seite 14 von 28 piEVO... -
Seite 15: Service Und Wartung
Service und Wartung 6. Service und Wartung ® 6.1. COAX MIDI Ejektoren verwendet in piEVO ® Abbildung 10. Die verschiedenen Typen von COAX MIDI Ejektoren, die in piEVO verwendet werden, mit farbcodierten Spitzen. Bezeichnung Art des Speisedruck Speisedruckbe- Max. Vakuumni- ®... -
Seite 16: Entfernen Der Schalldämpfer- Und Ejektormodule
Hauptgehäuse des Ejektors befestigen. Entfernen Sie die Abgasplatte (2) und die Dichtung. Entfernen Sie den Abgasflansch (3) und die Dichtung, falls die piEVO mit einem Abgasanschluss ausge- stattet ist. Ziehen Sie das Schalldämpfermodul (4) aus dem Hauptgehäuse des Ejektors heraus. -
Seite 17: Coax ® -Verteilung Im Ejektormodul
® Das Ejektormodul enthält 16 Cartridges. Die Verteilung von COAX -Cartridges und Blind-Cartridges variiert zwischen den Modellnummern (und der Kapazität) von piEVO. Alle 16 Steckplätze müssen immer entweder ® mit COAX - oder Blind-Cartridges besetzt sein. Die folgende Abbildung zeigt die empfohlene Platzierung ®... -
Seite 18: Ersatzteile
Ersatzteile 7. Ersatzteile 7.1. Ersatzteile – piEVO-Pumpe Abbildung 13. Ersatzteile für piEVO. Seite 18 von 28 piEVO... -
Seite 19: Positi-Artikel-Beschreibung
Vakuummeter mit Mutter -100 kPa/-30 inHg 3101603 Manometer mit Mutter 250 kPa/35 psi 0256370 O-Ring-Kit Ejektormodul O-Ring-ISO 3601-1-A-7x1,2-S NBR 0256371 O-Ring-Kit piEVO innen O-Ring-ISO 3601-1-A-139.5x3-S NBR O-Ring-ISO 3601-1-A-115x2-S NBR O-Ring-ISO 3601-1-A-98x4-S NBR O-Ring-ISO 3601-1-A-105x5-S NBR 0256372 O-Ring-Kit piEVO außen O-Ring-ISO 3601-1-A-25x2-S NBR O-Ring-ISO 3601-1-A-73x2.5-S NBR... -
Seite 20: Schlauch-Kit Pievo Premium
Ersatzteile 7.2. Schlauch-Kit piEVO Premium Abbildung 14. Schlauch-Kit piEVO mit Premium-Schnellanschluss – Art.-Nr. 0256385. Position Schlauchdurchmesser außen/innen (mm) Material Farbe Länge (mm) 6 / 4 Schwarz 6 / 4 Schwarz 4 / 2.5 Schwarz 4 / 2.5 Schwarz 4 / 2.5 Schwarz 4 / 2.5... - Seite 21 Ersatzteile Abbildung 15. Schlauch-Kit piEVO mit Premium-Schnellanschluss – Art.-Nr. 0256385, Fortsetzung. Position Schlauchdurch- Material Farbe Länge Bemerkung messer außen/ (mm) innen (mm) 4 / 2.5 Transparent (farblos) 4 / 2.5 Transparent * An Pumpeneinlauf- (farblos) Giebel anschließen 4 / 2.5 Orange 4 / 2.5...
-
Seite 22: Schlauch-Kit Pievo Basic
Ersatzteile 7.3. Schlauch-Kit piEVO Basic Abbildung 16. Schlauch-Kit piEVO mit Basic-Anschluss – Art.-Nr. 0256386. Position Schlauchdurchmesser außen/innen (mm) Material Farbe Länge (mm) 6 / 4 Schwarz 8 / 5.5 Schwarz 4 / 2.5 Schwarz 4 / 2.5 Schwarz Seite 22 von 28... - Seite 23 Ersatzteile Abbildung 17. Schlauch-Kit piEVO mit Basic-Anschluss – Art.-Nr. 0256386, Fortsetzung. Position Schlauchdurch- Material Farbe Länge Bemerkung messer außen/ (mm) innen (mm) 4 / 2.5 Transparent (farblos) 4 / 2.5 Transparent * An Pumpeneinlauf- (farblos) Giebel anschließen 4 / 2.5 Orange 4 / 2.5...
-
Seite 24: Fehlerbehebung
Fehlender O-Ring Identifizieren Sie die Leckstelle. Ersetzen Sie O-Ringe bei Bedarf. Schnellanschluss Überprüfen Sie, ob Luft aus Druckleckage nicht festgezogen dem mittleren Loch des Schnell- anschlusses austritt. Überprüfen Sie, ob die Druckscheibe vorhan- den ist. Seite 24 von 28 piEVO... -
Seite 25: Garantie
Der Verkäufer ist nicht für die Kosten des Einbaus von Ersatzteilen oder Komponenten von Produkten in die Produkte des Kunden oder ähnliches verantwortlich. Diese Bedingungen und Konditionen gelten für alle vom Verkäufer reparierten oder ausgetauschten Produk- piEVO Seite 25 von 28... -
Seite 26: Recycling Und Entsorgung
Recycling und Entsorgung 10. Recycling und Entsorgung Im Entwicklungsprozess der Produkte von Piab werden Umweltaspekte berücksichtigt, um einen minimalen ökologischen Fußabdruck sicherzustellen. Piab AB ist nach ISO-14001:2015 zertifiziert. Piab AB erfüllt außerdem: • REACH (EC 1907/2006) Die Methoden zum Handhaben von Recycling und Entsorgung variieren von Land zu Land, und daher muss dieser Prozess in vollständiger Konformität mit den jeweiligen nationalen Reglern sein. - Seite 28 +34 (0)93-633 38 76 Hickory (NC) info-es@piab.com info-es@piab.com +1 828 327 2290 info-usa@piab.com – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group Art.-Nr. 0256165, Rev.01, , 2026-04.
