6.2.2 Konfiguration
Für die AOI Messaging sind folgende
Konfigurationen notwendig:
• An welchen Anschluss am I/O-Link-Master die
Vakuum-Einheit angeschlossen wird.
•
Der Pfad für das Lesen und Schreiben der
Message.
•
Die Service-Codes für das Lesen und Schreiben
der Message.
•
Die Verbindung zwischen dem Senden und
Empfangen des Puffers und dem Lesen und
Schreiben der Message.
Um den Anschluss zu konfigurieren, klicken Sie auf
die Schaltfläche mit den drei Punkten neben
PICOMPACT_MESSAGING. Dadurch wird das
Eigenschaftenfenster der AOI geöffnet

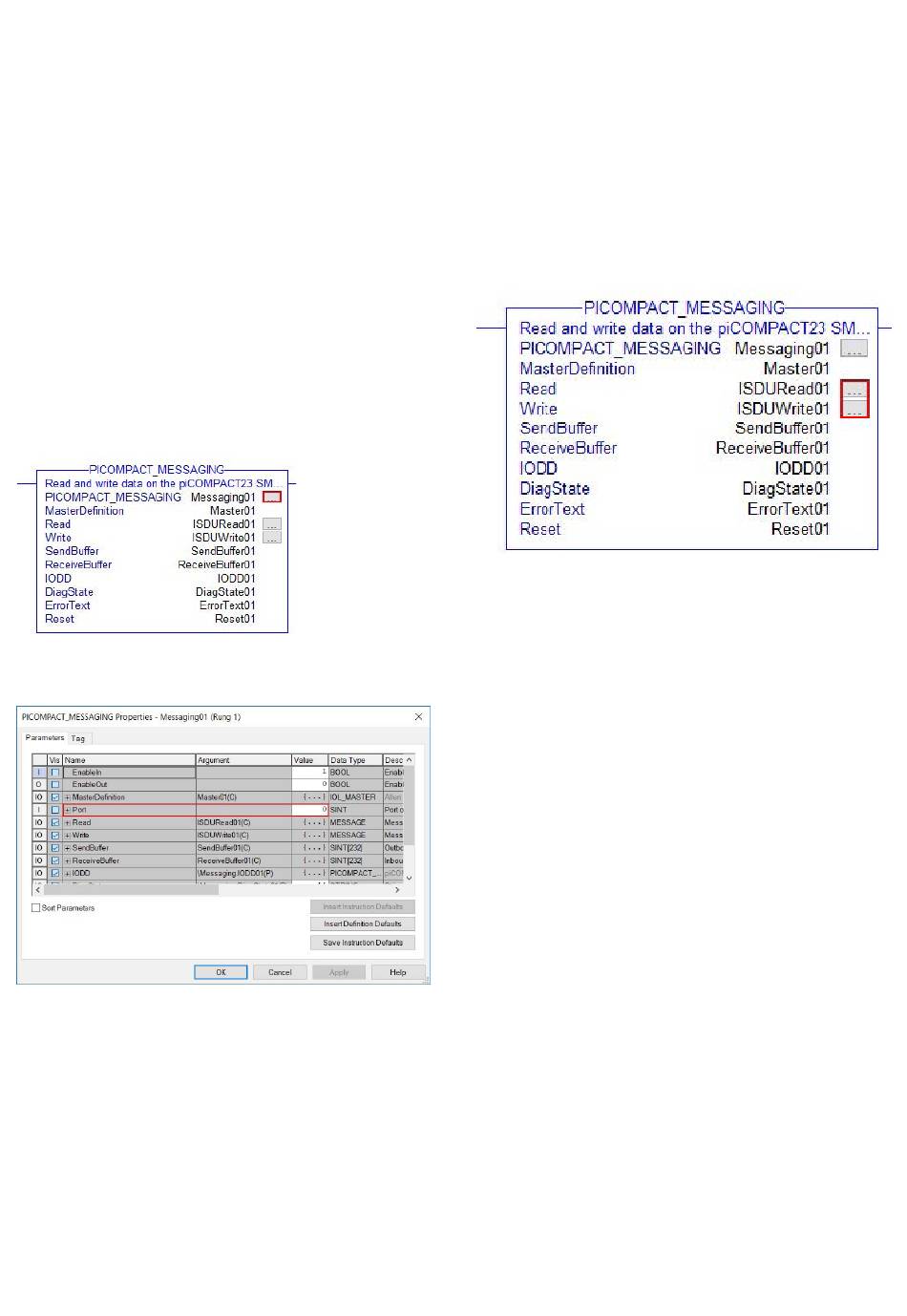

Figure 49 AOI-Eigenschaften öffnen
Figure 50 Anschluss einstellen
Handbuch
Achten Sie genau auf die Nummerierung der
Anschlüsse auf dem I/O-Link-Master. Bei einigen
Herstellern ist der erste Port Null (0), andere
verwenden dafür die Eins (1). Geben Sie die
Anschlussnummer im AOI-Eigenschaftenfenster in
das Feld „Port" ein.
Um das Lesen und Schreiben der Message zu
konfigurieren, klicken Sie auf die drei Punkte neben
ISDURead01 und ISDUWrite01. Dadurch öffnet sich
das Konfigurationsfenster der Message.
Figure 51 Geöffnete Konfiguration der Message
