PIAB piCOMPACT 23 SMART Handbuch Seite 35

Anhang 1: Netzwerk-Einrichtung
Bei einer Neuinstallation von Studio 5000 beginnen,
muss der Netzwerkanschluss, über den die
Programmierung und Kommunikation erfolgt,
konfiguriert werden. Geben Sie im Startmenü
„RSLinx" ein und klicken Sie auf „RSLinx Classic".
(siehe Abbildung 79 RSLinx Classic öffnen)

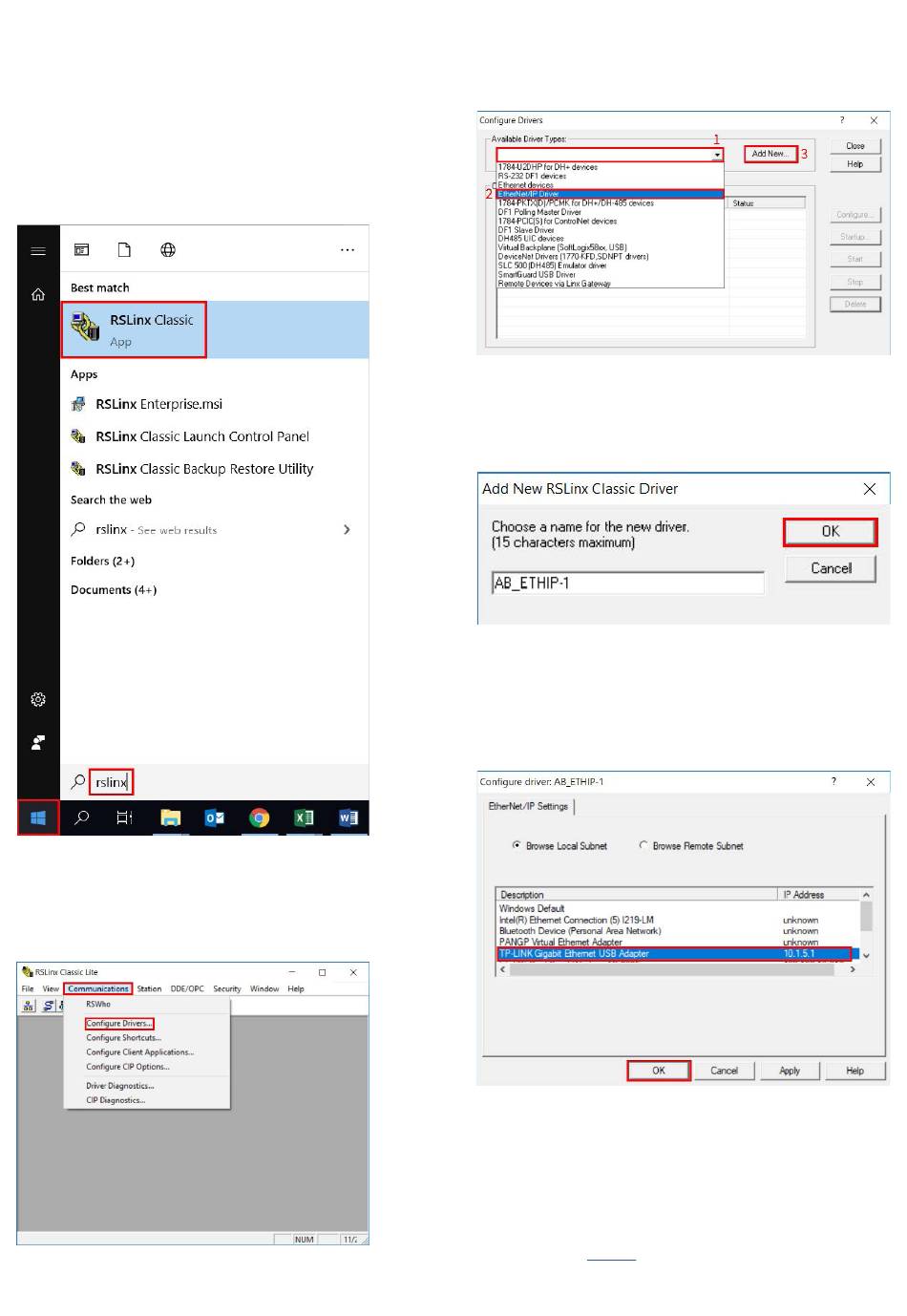

Figure 79 RSLinx Classic öffnen
Dadurch wird die Anwendung geöffnet. Wählen Sie in
der oberen Menüleiste „Communication" und dann
„Configure Drivers..." (siehe Abbildung 80 „Configure
drivers") aus
Figure 80 Treiber konfigurieren
Handbuch
Wählen Sie in der Dropdown-Liste „Ethernet/IP
Driver" aus und klicken Sie auf „Add New..."
Figure 81 Treiber auswählen und hinzufügen
Der Name kann standardmäßig beibehalten oder
geändert werden. Klicken Sie auf „OK", wenn Sie
fertig sind.
Figure 82 Namen des Treibers eingeben
Wählen Sie anschließend die Schnittstelle aus, die
die Ethernet/IP-Kommunikation verwenden soll, und
stellen Sie sicher, dass Sie den Netzwerkadapter
auswählen, mit dem der I/O-Link-Master und die SPS
verbunden sind. Klicken Sie auf „OK".
Figure 83 Netzwerkadapter auswählen
Die Anwendung RSLinx Classic kann jetzt
geschlossen werden.
Stellen Sie sicher, dass Sie der verwendeten
Netzwerkschnittstelle eine statische IP zuweisen.
Wenden Sie sich an den Microsoft-Support, um dies
zu tun. Dieser Artikel
Sie „Manual" und ändern Sie die IPV4-Einstellungen.
piab.com
Verwendung
beschreibt den Prozess. Wählen
Seite 35/42
