PIAB piCOMPACT 23 SMART Handbuch Seite 28

Einrichtung
6.4 Software herunterladen
An diesem Punkt kann die Software auf die SPS
heruntergeladen werden. Stellen Sie sicher, dass
sowohl die SPS als auch der I/O-Link-Master eine
IP-Adresse haben. Wenn nicht, befolgen Sie die
Schritte in Anhang 1: Netzwerk-Einrichtung.

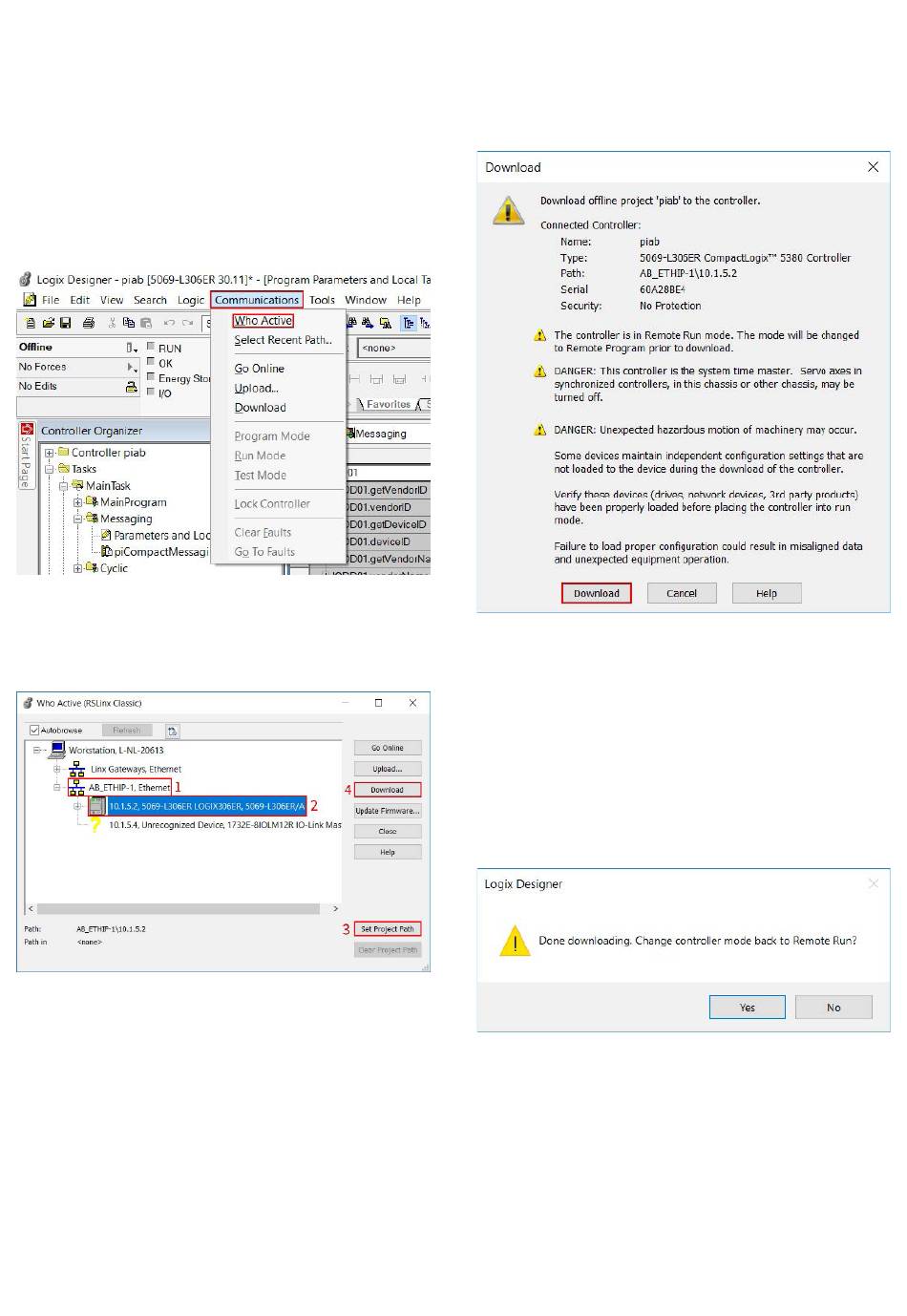

Wählen Sie im oberen Menü „Communication" und
anschließend „Who active" aus.
Figure 65 „Who Active" auswählen
Erweitern Sie anschließend die Ethernet/IP-
Kommunikation (1) und wählen Sie die SPS (2) aus
Figure 66 SPS auswählen und Pfad festlegen
Wenn der Pfad nicht festgelegt ist (angezeigt durch
„<none>" neben „Path in"), verwenden Sie die
Schaltfläche „Set Project Path" (3), um den aktiven
Projektpfad festzulegen. Klicken Sie abschließend
auf „Download" (4), um die Software an die SPS zu
übertragen.
Seite 28/42
Wenn eine Warnung über mögliche Gefahren
erscheint, vergewissern Sie sich, dass die Situation
sicher ist, und klicken Sie auf die Schaltfläche
„Download".
Figure 67 Mögliche Gefahren
Wenn sich der Schalter für den Steuerungsmodusauf
„REM" (Remote Run) befindet, bestätigen Sie die
Meldung, in der Sie aufgefordert werden den Modus
wieder auf „Remote Run" zu ändern. Klicken Sie
dafür auf „Yes". Erscheint keine Meldung warten Sie,
bis der Download abgeschlossen ist, und wechseln
Sie dann zu „REM". Schalten Sie die SPS ein. Wählen
Sie dafür in der Menüleiste „Communications" aus
und klicken Sie auf „Run mode".
Figure 68 Zu Remote wechseln
