6. Einrichtung
Die Messaging und zyklischen Anleitungen werden in
zwei separaten Programmen aufgerufen. Erstellen
Sie eins mit dem Namen „Messaging" und eins mit
dem Namen „Cyclic". Klicken Sie auf der
Registerkarte „Controller Organizer" mit der rechten
Maustaste auf „MainTask" und wählen Sie „Add >
New Program" aus

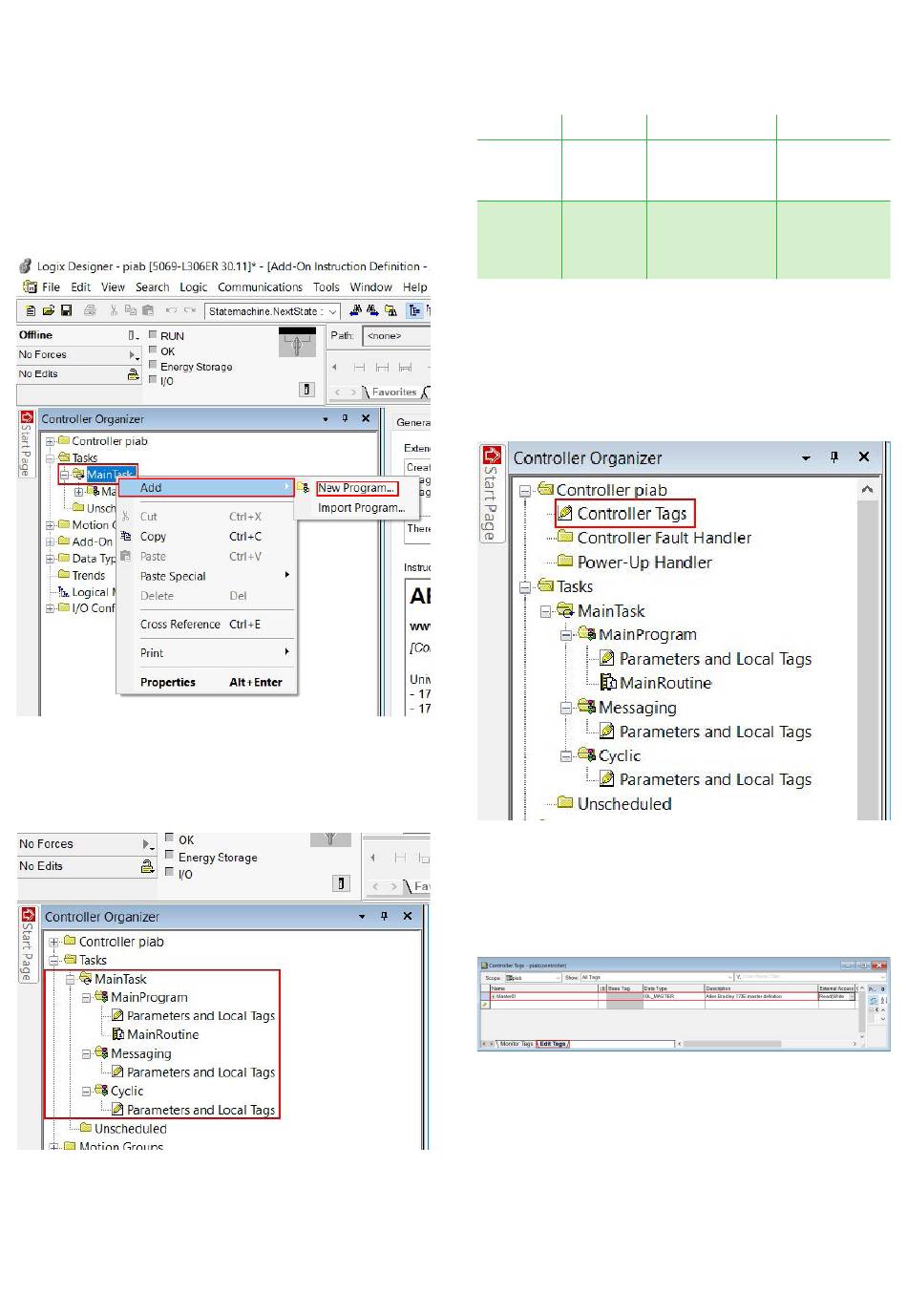

Figure 32 Neues Programm in „MainTask" einfügen
Nach dem Hinzufügen beider Programme sollte der
Ordner „MainTask" wie folgt aussehen:
Figure 33 Fertiger Ordner „MainTask"
Handbuch
6.1 Masterdefinition
Erstellen Sie folgende Tags für die Masterdefinition:
Bereich Name
Steuer- Master01
ung
Messag-
ing Defini-
tionsin-
stanz
Das Tag „Master01" verfügt über einen
Steuerungsbereich, sodass es in mehreren Routinen
verwendet werden kann.
Erweitern Sie den Ordner „Controller –projectname"
und doppelklicken Sie auf die Tabelle „Controller
Tags"
Figure 34 „Controller Tags" öffnen
Achten Sie darauf, die Registerkarte „Edit Tags"
auszuwählen. Die Tabelle sollte nach dem
Hinzufügen des Tags wie folgt aussehen:
Figure 35 Tag Master01 hinzufügen
piab.com
Einrichtung
Datentyp Beschreibung
IOL_MASTER Allen Bradley
173E Master-
definition
AB_173E_1734_ Master-Defini-
IOL_DEFINITION tionsinstanz
