PIAB piCOMPACT 23 SMART Handbuch Seite 11

Legen Sie die Serie, Revision und Rahmengröße fest.
In diesem Beispiel verwenden wir einen (1) I/O-Link-
Master. Da das Kopfmodul für 1 steht, muss die
gesamte Rahmengröße 2 sein.

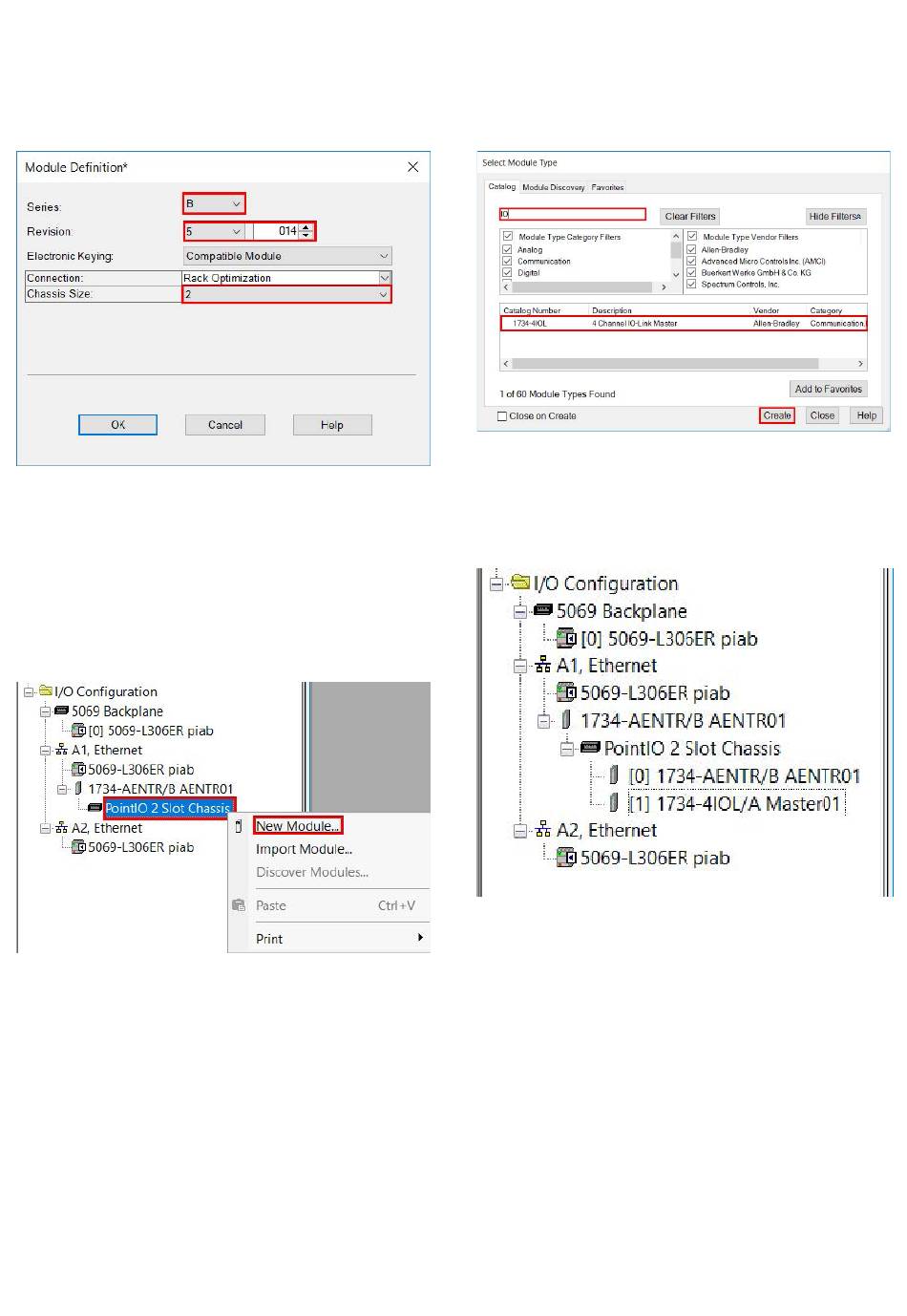

Figure 17 Korrekte Serie, Revision und Rahmengröße
festlegen
Bestätigen Sie die Warnung zu den Änderungen am
Modul. Beachten Sie, dass sich die Modulgröße in
der I/O-Konfiguration von „PointIO 1 Slot Chassis" zu
„PointIO 2 Slot Chassis" geändert hat. Klicken Sie
mit der rechten Maustaste auf den Rahmen und
wählen Sie „New Module" aus
Figure 18 Neues Modul einfügen
Handbuch
Geben Sie im Suchfeld I/O-Link ein, bis das Modul
1734-4IOL in den Ergebnissen angezeigt wird.
Wählen Sie das Modul aus und klicken Sie auf
„Create"
Figure 19 I/O-Link-Master suchen und auswählen
Beenden Sie die Konfiguration, indem Sie einen
Namen für das neue Modul eingeben. Die
I/O-Konfiguration sieht folgendermaßen aus:
Figure 20 Master zur I/O-Konfiguration hinzugefügt
