PIAB piCOMPACT 23 SMART Handbuch Seite 30

Verwendung
7. Verwendung
Nachdem Sie den Code heruntergeladen haben,
können Sie die Kommunikation mit der piCOMPACT
Vakuum-Einheit aufnehmen.
7.1 piCOMPACT Messaging
Navigieren Sie im Fenster „Controller Organizer" zum
Programm „Messaging" und klicken Sie doppelt auf
„Parameters and Local Tags". Wählen Sie im neu
geöffneten Fenster die Registerkarte „Monitor Tags"
aus und erweitern Sie das Tag IODD01, um seinen
Inhalt anzuzeigen.

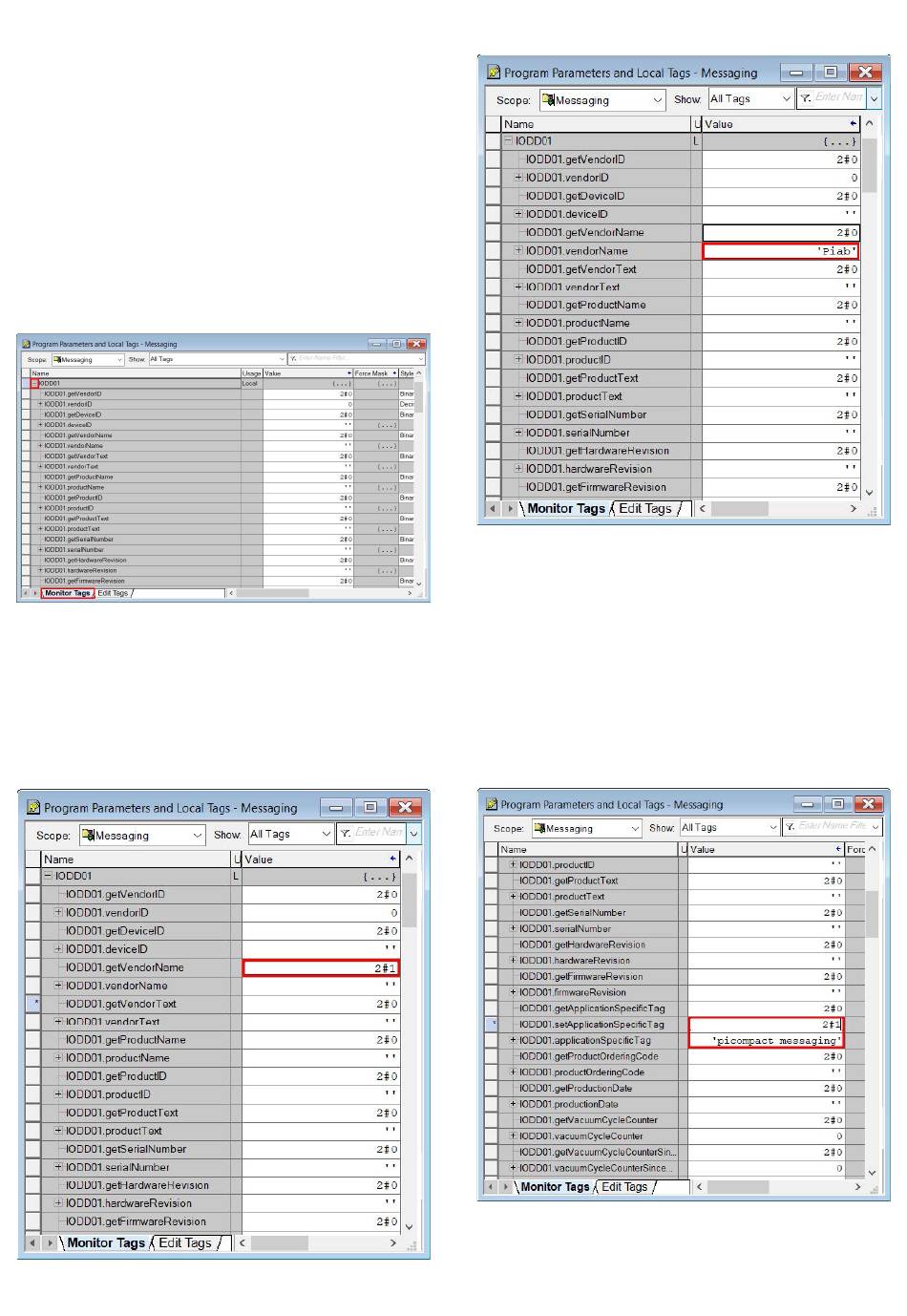

Figure 70 IODD-Tag überwachen
Durch Umschalten der Tags „get" und „set" können
die Parameter der Vakuumpumpe gelesen und
geschrieben werden. Wenn ein Wert nur gelesen
werden kann, hat er kein „set". Durch Setzen des
Wertes „1" auf ein Lese- oder Schreibbit wird der
Befehl ausgeführt. In dem folgenden Beispiel wird
der Name des Anbieters gelesen:
Figure 71 getVendorName umschalten
Seite 30/42
Figure 72 Anbietername gelesen
Beim Schreiben eines Wertes prüft die Software:
•
Den minimalen Wert
•
Den maximalen Wert
•
Die Länge der Zeichenfolge (dies zählt nur für
anwendungsspezifische Tags)
Beispiel: Hier wird das anwendungsspezifische Tag
auf „picompact_messaging" gesetzt
Figure 73 Zu schreibendes anwendungsspezifisches Tag
