Erste Schritte

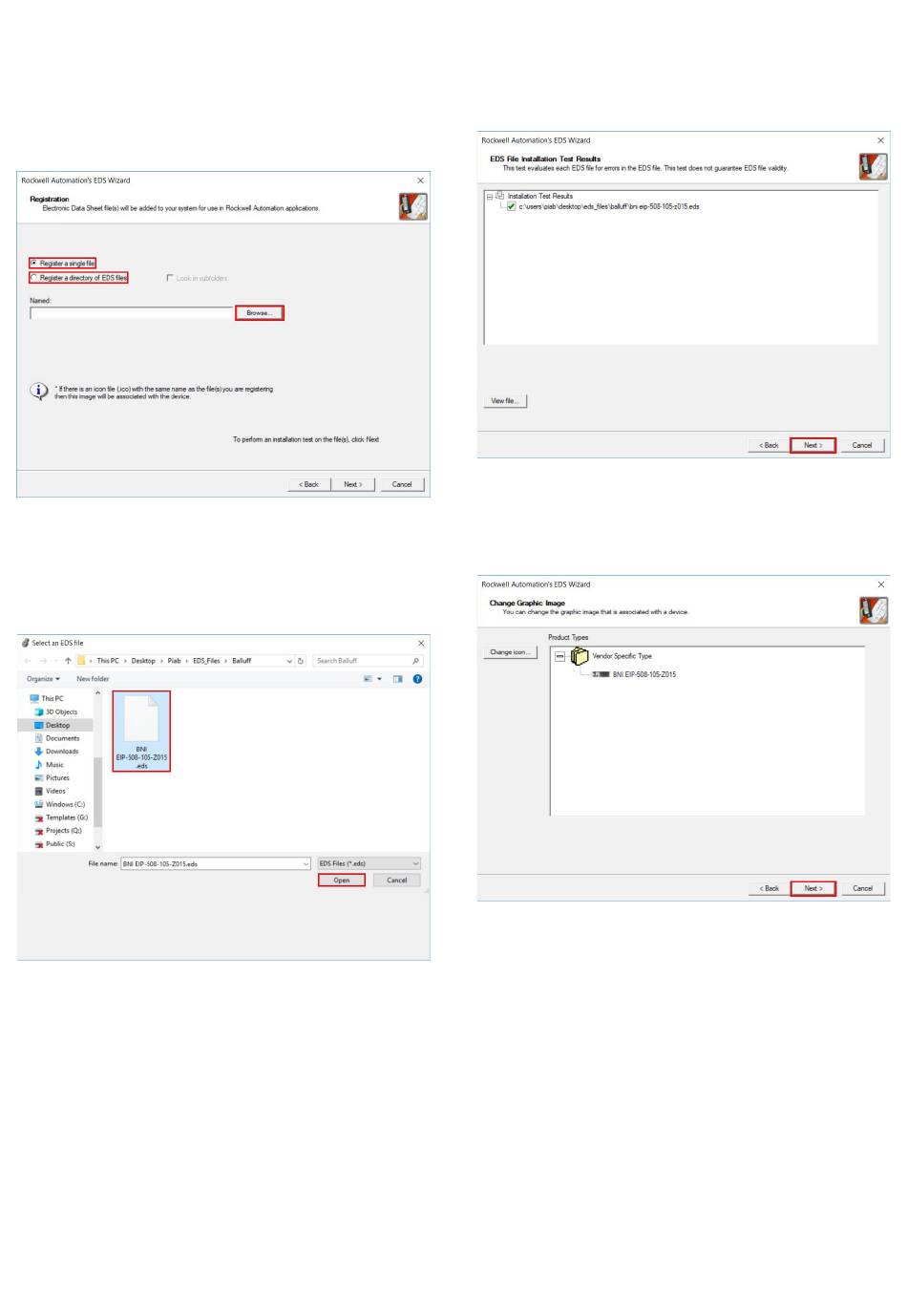

Sie können sowohl eine einzelne EDS-Datei als auch
einen Ordner mit mehreren Dateien installieren. In
diesem Beispiel wird eine Einzeldatei installiert.
Klicken Sie auf die Schaltfläche „Browse...", um den
Dateibrowser zu öffnen.
Figure 6 EDS-Assistent Schritt 3, Datei auswählen
Navigieren Sie zum Ordner „EDS_Files" und öffnen
Sie den Ordner des Herstellers, hier wird der Master
von BALLUFF ausgewählt.
Figure 7 EDS-Assistent Schritt 4, Datei suchen
Seite 8/42
Das Programm überprüft, ob die Datei fehlerfrei ist
und importiert werden kann. Wenn dies erfolgreich
war, lässt sich die Schaltfläche „Next >" anklicken.
Figure 8 EDS-Assistent Schritt 5, Datei überprüfen
Dieser Schritt bestätigt, dass die EDS-Datei
installiert wird.
Figure 9 EDS-Assistent Schritt 6, Zu installierende
EDS-Datei.
