Inhaltszusammenfassung für PIAB P3010 AVM 2

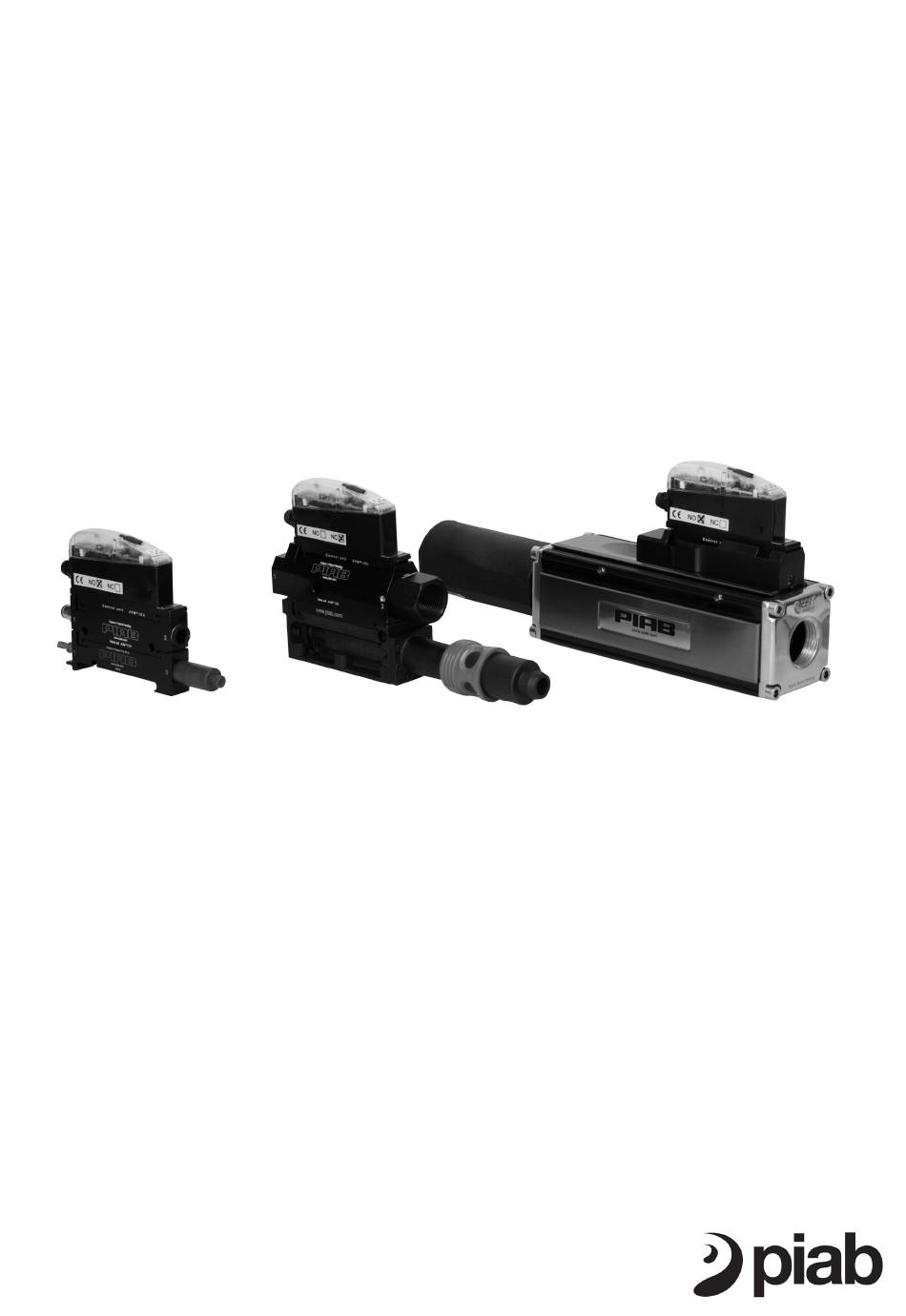

- Seite 1 MANUAL AVM™2 P3010 AVM™2 P5010 AVM™2 P6010 AVM™2...
- Seite 2 AVM™2 (automatisches Vakuum Management) ist ein Ejektor für die Vakuumpumpe. Die Anleitung ist für das AVM™2 spezifiziert, sie zeigt aber auch die Anschlussmöglichkeiten für Piab’s Produkte Auswahl, zu welchen AVM™2 gebraucht werden kann. Für detailliertere Informationen zu den Steuereinheiten der Vakuumpumpen sehen Sie bitte die Unterlagen für die betreffenden Ejektoren an.
- Seite 3 AVM™2 ÜBERSICHT Kontrolleinheit Ventileinheiten...
-
Seite 4: Pneumatische Installation
AVM™2 INSTALLATION Die Einheit kann in jeder Ausrichtung installiert werden. Darauf achten, dass der Strömungsschalldämpfer nicht blockiert wird. Beim Anschließen von Druckluft- und Vakuumschläuchen an die Einheit ist es wichtig, Leitungen mit den richtigen Maßen zu wählen, um Druckabfälle zu vermeiden. Drosselnde und kleine Innendurchmesser, lange Verrohrungsentfernungen, scharfe Knicke und kleine Anschlüsse vermeiden. -
Seite 5: Elektrische Pin-Anschlusskonfiguration
AVM™2 P6010 AVM™2 P6010 AVM™2 Standard Version P6010 AVM™2 mit separatem Blow-off Anschluß Druckluft G1/4", Ø10mm Vakuum G1", G3/4”, 1" NPSF, 3/4” NPSF Abluft G1", G3/4”, 1" NPSF, 3/4” NPSF Separater Abblas-Anschluß (Druckluft) G1/4", Ø10mm Detailliertere Informationen finden Sie in der Zusammenbauzeichnung. ELEKTRISCHE PIN-ANSCHLUSSKONFIGURATION M12 8-pin Stecker PNP TYP... -
Seite 6: Anschluß- Und Verbindungskabel
AVM™2 NPN TYP Pin Nr. Name Beschreibung Bemerkungen Kabelfarbe Kabel 0110238 Supply 24VDC (V weiß Common (V braun Kontroll Signal, on/off grün Kontroll Signal, Abblas Option: Automatisches Abblasen, 1 sek gelb Ausgangssignal Sensor S1 grau Ausgangssignal Sensor S2 pink PNP/NPN Eingabe Selektion Verbindung mit pin 2 = NPN blau... -
Seite 7: Betrieb
AVM™2 BETRIEB PNEUMATIKSCHEMA 1. Druckluft, 2. Vakuum, 3. Abluft COAX ® Mehrstufen-Ejektor. Vakuumventil, NO oder NC/NC 2 (NO wie gezeigt, NC wechselt auf NO wenn Hauptstromversorgung ausgeschaltet wird, NC 2 bleibt NC wenn Hauptstromversorgung ausgeschaltet wird). Abblasventil, NC. (Option: Automatisches Abblasen, 1 sek) S1/S2 Vakuumabfrage mit zwei digitalen Anschlüssen, einstellbare Vakuumsignalniveaus. -
Seite 8: Mit Aktivierter Energiesparfunktion
AVM™2 MIT AKTIVIERTER ENERGIESPARFUNKTION Eine Möglichkeit, Druckluft (Energie) zu sparen, ist die eingebaute Energiesparfunktion. Dies wird in allen Applikationen empfohlen, in denen luftdichte Werkstücke wie beispielsweise Metallblech gehandelt werden. Betätigen Sie die ES Taste, damit die LED Anzeige der Energiesparfunktion (ES) leuchtet. Als Alternative kann ES über ein Steuersignal (Pin Nr. -
Seite 9: Änderung Der Maßeinheiten In Der Anzeige
AVM™2 EINSTELLUNG DES VAKUUMSIGNALS Mit AVM™2 ist es einfach ein passendes Vakuumsignalniveau für das System einzustellen. Es ist möglich, bis zu 16 verschiedene Kombinationen der Vakuumniveaus von Position 0 bis F entsprechend der Tabelle unten einzustellen (im Uhrzeigersinn). Pos. -kPa -inHg 18 *) *) Standardeinstellung... -
Seite 10: Einstellen Des Abblas-Luftstroms
AVM™2 LED-STATUSANZEIGEN S1 UND S2 (GRÜNE LAMPE) Die LED (2) zeigt an, wenn die vorher eingestellten Vakuumsignalpegel für S1 und S2 erreicht worden sind. Anmerkung: S1 wird empfohlen als Go/No Go (ok/nicht ok) Signal für das Vakuumsystem zu bentutzen. S2 zeigt an, dass das ES-Schaltniveau erreicht ist. -
Seite 11: Service Und Wartung
AVM™2 SERVICE UND WARTUNG Die Module lassen sich leicht für Service und Wartung austauschen. ERSATZTEILE Beschreibung Art. Nr. Steuereinheit AVM™2 NO 0117923 Steuereinheit AVM™2 NC (Power OFF - NO) 0117922 Steuereinheit AVM™2 NC 2 (Power OFF - NC) 0126714 Steuereinheit AVM™2 NO, automatisches Abblasen (1sec) 0126570 Steuereinheit AVM™2 NC, automatisches Abblasen (1sec) 0126571... -
Seite 12: Explosionsdarstellungen
AVM™2 EXPLOSIONSDARSTELLUNGEN P3010 AVM™2 EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Art. Nr. 0124255 Pos. Beschreibung Schwarzes Sitzventil kpl. 2x M3x8mm TX (incl. O-Ringe 11.1x1.6mm M5x10 und Feder). 9.1x1.6mm 2x 4.76x1.78mm Erhältlich für AVM™2 1.4x1mm Einheiten ab Januar 2010. Vakuum Ein/Aus Ventil Abblas Ventil Empfohlenes Fett: Abblas Regulierventil... - Seite 13 AVM™2 P5010 AVM™2 EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Art. Nr. 0124255 Schwarzes Sitzventil kpl. (incl. O-Ringe 11.1x1.6mm und Feder). Erhältlich für AVM™2 Einheiten ab Januar 2010. Empfohlenes Fett: Klübersynth 14-151 oder vergleichbares Pos. Beschreibung synthetisches Schmierfett. 2x M3x8mm TX M5x10 9.1x1.6mm 2x 4.76x1.78mm...
- Seite 14 AVM™2 P6010 AVM™2 EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Art. Nr. 0124255 Schwarzes Sitzventil kpl. (incl. O-Ringe 11.1x1.6mm und Feder). Erhältlich für AVM™2 Einheiten ab Januar 2010. Empfohlenes Fett: Klübersynth UH1 14-151 or Klübersynth UH1 14-151 similiar synthetic lubricating oder ein vergleichbares grease.
- Seite 15 AVM™2 ABMESSUNGEN P3010 ® 1 COAX Cartridge 2 COAX ® Cartridges 1. Druckluft, 2. Vakuum, 3. Abluft...
- Seite 16 AVM™2 P5010 1. Druckluft, 2. Vakuum, 3. Abluft P6010 4x M5 G1" 6.69" 0.866" 4.61" 8.42" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Druckluft, 2. Vakuum, 3. Abluft...
-
Seite 17: Technische Daten
AVM™2 TECHNISCHE DATEN Generelle elektrische Eigenschaften Betriebsspannung 22–28 VDC (typisch 24 VDC) Effektivwert , 50-60 Hz Energieverbrauch Nom. 2.6 W @ 28 VDC (max. 7.5 W) 40 mA (Kurzschlußfest) Maximale Last bei den Ausgängen MTBF (elektronisch) 40,000 Stunden entsprechend MIL-HDBK-217E Verpolungsschutz 5 Minuten bei 23C Ventileinheiten... - Seite 18 AVM™2 (Automatic Vacuum Management) is a control unit for vacuum ejectors. This manual is specific for AVM™2 but it also shows the interfaces to the ejector platforms in Piab’s product range where AVM™2 may be used. For more detailed information on the vacuum ejector, please see the manuals for the respective ejectors.
- Seite 19 AVM™2 OVERVIEW Control unit Valve units...
-
Seite 20: Pneumatic Installation
AVM™2 INSTALLATION AVM™2 can be installed in any orientation. Ensure that the exhaust (3) from the ejector is not blocked. When connecting supply air (1) and vacuum hoses (2) to the unit, it is important to choose proper pipe dimensions to prevent pressure drops. - Seite 21 AVM™2 P6010 AVM™2 P6010 AVM™2 standard version P6010 AVM™2 with separated blow-off Compressed air G1/4", Ø10mm Vacuum G1", G3/4”, 1" NPSF, 3/4” NPSF Exhaust G1", G3/4”, 1" NPSF, 3/4” NPSF Separate blow-off (compressed air) G1/4", Ø10mm For more detailed information see dimensional drawing. ELECTRICAL CONNECTION, PIN CONFIGURATION M12-8 pin connector PNP TYPE...
- Seite 22 AVM™2 NPN TYPE Pin No. Name Description Note Wiring colour Cable 0110238 Supply 24VDC (V White Common (V Brown Control signal, on/off Green Control signal, blow-off Option: automatic blow-off, 1 sec Yellow Output signal sensor S1 Grey Output signal sensor S2 Pink Selector input Connect to pin 2 = NPN...
-
Seite 23: Pneumatic Diagram
AVM™2 FUNCTION PNEUMATIC DIAGRAM 1. Compressed air, 2. Vacuum, 3. Exhaust COAX ® Multi-stage ejector. Vacuum valve, NO or NC/NC 2 (NO shown. NC changes to NO if main power off, NC 2 stays NC if main power off). Blow-off valve, NC. (Option: automatic blow-off, 1 sec) S1/S2 Vacuum sensing port with two digital outlets, adjustable vacuum signal levels. - Seite 24 AVM™2 WITH ENERGY-SAVING FUNCTION ACTIVATED One way of saving compressed air (energy) is to use the built-in energy-saving function. It is recommended in all airtight systems when, for instance, handling sheet metal. Press the ES button so that the LED indicator of the energy-saving function (ES) is lit.
- Seite 25 AVM™2 SETTING OF THE VACUUM-SIGNAL LEVEL With AVM™2 it is easy to set a suitable vacuum-signal level for the system. It is possible to set up to 16 different combinations of vacuum levels, from position 0 to F according to the table below (clockwise). Pos.
- Seite 26 AVM™2 LED STATUS INDICATORS S1 AND S2 (GREEN LIGHT) The LED (2) indicates when the preset vacuum signal levels for S1 and S2 have been reached. Note: S1 is recommended to use as Go/No Go (ok/not ok) signal for the vacuum system. S2 is an indicator that ES level has been reached.
-
Seite 27: Service And Maintenance
Irresponsible use of supply air may cause injury. Supply air must never be used for anything else than designated purposes. Remember to always shut off the air supply when cleaning or servicing the modules. WARRANTY Piab provides a 5-year warranty for COAX ® vacuum cartridges. For the electronics the guarantee period is 2... -
Seite 28: Exploded Views
AVM™2 EXPLODED VIEWS P3010 AVM™2 EXPLODED VIEW Control and valve unit A. Repair kit Art. No. 0124255 Pos. Description Black poppet valve cpl (incl. 2x M3x8mm TX o-rings 11.1x1.6mm and M5x10 9.1x1.6mm spring). 2x 4.76x1.78mm Valid for AVM™2 units 1.4x1mm produced from January Vacuum on/off valve Blow-off valve... - Seite 29 AVM™2 P5010 AVM™2 EXPLODED VIEW Control and valve unit A. Repair kit Art. No. 0124255 Black poppet valve cpl (incl. o-rings 11.1x1.6mm and spring). Valid for AVM™2 units produced from January 2010. Recommended grease: Klübersynth UH1 14-151 or similiar synthetic lubricating Pos.
- Seite 30 AVM™2 P6010 AVM™2 EXPLODED VIEW Control and valve unit A. Repair kit Art. No. 0124255 Black poppet valve cpl (incl. o-rings 11.1x1.6mm and spring). Valid for AVM™2 units produced from January 2010. Recommended grease: Klübersynth UH1 14-151 or Klübersynth UH1 14-151 or similiar synthetic lubricating similiar synthetic lubricating grease.
- Seite 31 AVM™2 DIMENSIONS P3010 ® 1 COAX cartridge 2 COAX ® cartridges 1. Compressed air, 2. Vacuum, 3. Exhaust...
- Seite 32 AVM™2 P5010 1. Compressed air, 2. Vacuum, 3. Exhaust P6010 4x M5 G1" 6.69" 0.866" 8.42" 4.61" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1.
-
Seite 33: Technical Data
AVM™2 TECHNICAL DATA General electric characteristics Supply voltage 22–28 VDC (typical 24 VDC) Maximum ripple , 50-60 Hz Power consumption Nom. 2.6 W @ 28 VDC (max. 7.5 W) 4040404 40 mA (short-circuit protected) Maximum load on the outputs MTBF (electronics) 40,000 hours according to MIL-HDBK-217E Reversed polarity protection 5 minutes at 23C [73.4F]... - Seite 34 AVM™2, pero también muestra las interfaces a las plataformas del eyector en la gama de productos Piab donde el AVM™2 puede ser utilizado. Para una información más detallada sobre el eyector de vacío, por favor vea los manuales para los respectivos eyectores.
- Seite 35 AVM™2 DESCRIPCIÓN Unidad de control Válvula...
-
Seite 36: Instalación Neumática
AVM™2 INSTALACIÓN El AVM™2 puede ser instalado con cualquier orientación. Asegúrese de que el escape (3) del eyector no esté bloqueado. Cuando conecte la manguera de entrada de aire (1) y de vacío (2) a la unidad, es importante que elija las dimensiones correctas de tubo para evitar caídas de presión. - Seite 37 AVM™2 P6010 AVM™2 P6010 AVM™2 Versión estándar P6010 AVM™2 con sistema de expulsión separado Aire comprimido G1/4", Ø10mm Vacío G1", G3/4”, 1" NPSF, 3/4” NPSF Escape G1", G3/4”, 1" NPSF, 3/4” NPSF Soplado separado (aire comprimido) G1/4", Ø10mm Para información más detallada vea el dibujo con anotaciones. CONFIGURACIÓN DE LA CONEXIÓN ELÉCTRICA PIN Conector M12 8-pin TIPO PNP...
- Seite 38 AVM™2 TIPO NPN Pin No. Nombre Descripción Comentarios Colores del cableado Cables 0110238 Alimentación 24VDC (V Blanco Común (V Marrón Señal de control, on/off Verde Señal de control, soplado Opción: soplado automático, 1 s Amarillo Sensor de la señal de salida S1 Gris Sensor de la señal de salida S2 Rosado...
-
Seite 39: Diagrama Neumático
AVM™2 FUNCIONAMIENTO DIAGRAMA NEUMÁTICO 1. Aire comprimido, 2. Vacío, 3. Escape COAX ® Eyector multietapa. La válvula de vacío, NO o NC/NC 2 (Se muestra NO. NC cambia a NO si se corta la alimentación principal, NC 2 se mantiene como NC, si se corta la alimentación principal). Válvula de soplado, NC. - Seite 40 AVM™2 CON FUNCIÓN DE AHORRO DE ENERGÍA Una de las formas de ahorrar aire comprimido (energía), es usar la función de ahorro de energía incorporada en la unidad. Se recomienda para todos los sistemas herméticos, cuando por ejemplo se manipulan chapas de metal.
- Seite 41 AVM™2 AJUSTE DEL NIVEL DE LA SEÑAL DE VACÍO Con el AVM™2 es fácil ajustar el nivel de una señal de vacío adecuada para el sistema. Es posible fijar hasta 16 combinaciones diferentes de niveles de vacío, desde la posición 0 a la F, según la tabla abajo (en el sentido de las agujas del reloj).
- Seite 42 AVM™2 ESTADO DE LED INDICADORES S1 Y S2 (LUZ VERDE) El LED (2) indica cuando los niveles de señal de vacío prefijado son alcanzados por S1 y S2. Nota: Se recomienda usar S1 como señal de Seguir/No seguir (Correcto/Incorrecto) para el sistema de vacío. S2 indica que se ha alcanzado el nivel ES.
-
Seite 43: Mantenimiento Y Reparación
AVM™2 MANTENIMIENTO Y REPARACIÓN Los módulos son fáciles de reemplazar para realizar operaciones de mantenimiento y reparación. PIEZAS DE RECAMBIO Descripción Art. No. Unidad de control AVM™2 NO 0117923 Unidad de control AVM™2 NC (apagado - NO) 0117922 Unidad de control AVM™2 NC 2 (apagado - NC) 0126714 Unidad de control AVM™2 NO, soplado automático (1 seg) 0126570... - Seite 44 AVM™2 VISTAS EXPLOSIONADAS VISTAS EXPLOSIONADAS DE P3010 AVM™2 Unidad de control y válvula A. Kit de reparación Art. No. 0124255 Pos. Descripción Acoplador negro de válvula 2x M3x8mm TX M5x10 de elevación (incluye 9.1x1.6mm empaques en O de 11.1 x 2x 4.76x1.78mm 1.6mm y resorte).
- Seite 45 AVM™2 VISTAS EXPLOSIONADAS DE P5010 AVM™2 Unidad de control y válvula A. Kit de reparación Art. No. 0124255 Acoplador negro de válvula de elevación (incluye empaques en O de 11.1 x 1.6mm y resorte). Válido para unidades AVM™2 fabricadas a partir de enero de 2010.
- Seite 46 AVM™2 VISTAS EXPLOSIONADAS DE P6010 AVM™2 Unidad de control y válvula A. Kit de reparación Art. No. 0124255 Acoplador negro de válvula de elevación (incluye empaques en O de 11.1 x 1.6mm y resorte). Válido para unidades AVM™2 fabricadas a partir de enero de 2010.
- Seite 47 AVM™2 DIMENSIONES P3010 ® 1 COAX cartucho 2 COAX ® cartucho 1. Aire comprimido, 2. Vacío, 3. Escape...
- Seite 48 AVM™2 P5010 1. Aire comprimido, 2. Vacío, 3. Escape P6010 4x M5 G1" 6.69" 0.866" 8.42" 4.61" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1.
-
Seite 49: Datos Técnicos
AVM™2 DATOS TÉCNICOS Características eléctricas generales Tensión de alimentación 22–28 VDC (típica 24 VDC) Fluctuación máxima , 50-60 Hz Consumo Nom. 2.6 W @ 28 VDC (máx. 7.5 W) 4400 40mA (protegido contra corto-circuito) Carga máxima en la salida MTBF (electrónicos) 40,000 horas de acuerdo a MIL-HDBK-217E Protección contra inversión de polaridad 5 minutos a 23C [73.4F]... - Seite 50 Bien que ce manuel soit spécifique à l’AVM™2 , il présente également les interfaces des modèles de pompes Piab sur lesquelles l’AVM™2 peut s’adapter. Pour plus de détails sur les pompes à vide, veuillez vous reporter aux manuels correspondants.
-
Seite 51: Vue D'ensemble
AVM™2 VUE D'ENSEMBLE Unité de commande Modules vannes... -
Seite 52: Raccordements Pneumatiques
AVM™2 RACCORDEMENTS L’AVM™2 peut être orienté dans n’importe quelle direction. Veillez à ce que l’échappement de la pompe (3) ne soit pas obstrué. Veuillez choisir des tuyaux de raccordement pour l’air comprimé (1) et pour l’aspiration (2) de dimensions adéquates pour limiter les pertes de charges. Eviter les réductions de diamètres, les longues canalisations, les coudes en équerre et les raccords sous dimensionnés. - Seite 53 AVM™2 P6010 AVM™2 P6010 AVM™2 Version standard P6010 AVM™2 avec contre-soufflage séparé Air comprimé G1/4", Ø10mm Aspiration G1", G3/4”, 1" NPSF, 3/4” NPSF Echappement G1", G3/4”, 1" NPSF, 3/4” NPSF Contre-soufflage séparé (air comprimé) G1/4", Ø10mm Pour plus d’informations, veuillez vous reporter au schéma dimensionnel. RACCORDEMENT ÉLECTRIQUE, REPÉRAGE DES BORNES Connecteur M12 à...
-
Seite 54: Câbles De Raccordement
AVM™2 TYPE NPN Borne n Description Note Code couleur Câbles 0110238 + Alim 24V DC (V Blanc 0 V Alim Common (V Marron Entrée Signal, Marche/Arrêt Vert Entrée Signal, Contre-soufflage Option: Contre-soufflage auto, 1 sec Jaune Sortie Signal Vacuostat S1 Gris Sortie Signal Vacuostat S2 Rose... -
Seite 55: Schéma Pneumatique
AVM™2 FONCTIONNEMENT SCHÉMA PNEUMATIQUE 1. Air comprimé, 2. Aspiration, 3. Echappement COAX ® Ejecteur multi-étagé. Vanne d’aspiration, NO ou NF/NF 2 (NO sur le schéma. La NF passe en NO en cas de coupure d’alimentation, alors que la NF 2 reste en NF). Electrovanne de contre-soufflage, NF. - Seite 56 AVM™2 AVEC LA FONCTION D’ÉCONOMIE D’ÉNERGIE ACTIVÉE La fonction d’économie d’énergie intégrée (ES) permet d’économiser l’air comprimé. L’utilisation de cette fonction est recommandée pour les applications étanches, comme par exemple lors de la manutention de tôles. Enfoncez le bouton ES de façon à allumer la LED témoin de la fonction d’économie d’énergie (ES). La fonction ES peut également être enclenchée par un signal d’entrée externe (borne n...
-
Seite 57: Réglage Des Seuils
AVM™2 RÉGLAGE DES SEUILS Avec l’AVM™2, le réglage du niveau de vide adapté à l’application devient facile. 16 combinaisons de couples de seuils pour S1 et S2 peuvent être choisies, de la position 0 à F, selon le tableau ci-dessous (dans le sens des aiguilles d’une montre). - Seite 58 AVM™2 VOYANTS À LED D’INDICATION D’ÉTATS S1 ET S2 (TÉMOINS VERTS) Les LED (2) s’allument quand le niveau de vide de chacun des seuils S1 et S2 est atteint. Note : Il est recommandé d’utiliser le seuil S1 comme signal de validation pour le système de vide. S2 est une indication que le niveau ES est atteint.
-
Seite 59: Entretien Et Maintenance
AVM™2 ENTRETIEN ET MAINTENANCE Les modules sont faciles à remplacer à des fins d’entretien et de maintenance. PIÈCES DÉTACHÉES Description Réf. Unité de commande AVM™2 NO 0117923 Unité de commande AVM™2 NF (sans alimentation - NO) 0117922 Unité de commande AVM™2 NF 2 (sans alimentation - NF) 0126714 Unité... -
Seite 60: Vues Éclatées
AVM™2 VUES ÉCLATÉES VUE ÉCLATÉE P3010 AVM™2 Unité de commande et module électrovannes A. Kit de réparation Pos. Description Réf. 0124255 2x M3x8mm TX M5x10 Vanne à soupape noire 9.1x1.6mm complète (comprenant joints 2x 4.76x1.78mm toriques 11.1x1.6mm et 1.4x1mm Vanne marche/arrêt aspiration ressort). - Seite 61 AVM™2 VUE ÉCLATÉE P5010 AVM™2 Unité de commande et module électrovannes A. Kit de réparation Réf. 0124255 Vanne à soupape noire complète (comprenant joints toriques 11.1x1.6mm et ressort). Valable pour les AVM™2 produits à partir de janvier 2010. Graisse recommandée : Klübersynth UH1 14-151 ou Pos.
- Seite 62 AVM™2 VUE ÉCLATÉE P6010 AVM™2 Unité de commande et module électrovannes A. Kit de réparation Réf. 0124255 Vanne à soupape noire complète (comprenant joints toriques 11.1x1.6mm et ressort). Valable pour les AVM™2 produits à partir de janvier 2010. Graisse recommandée : Klübersynth UH1 14-151 ou graisse synthétique lubrifiante équivalente.
- Seite 63 AVM™2 DIMENSIONS P3010 ® 1 cartouche COAX 2 cartouches COAX ® 1. Air comprimé, 2. Aspiration, 3. Echappement...
- Seite 64 AVM™2 P5010 1. Air comprimé, 2. Aspiration, 3. Echappement P6010 4x M5 G1" 6.69" 0.866" 4.61" 8.42" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1.
-
Seite 65: Caracteristiques Techniques
AVM™2 CARACTERISTIQUES TECHNIQUES Caractéristiques électriques générales Tension d’alimentation 22–28 VDC ( 24 VDC nominale) Ondulation maximum , 50-60 Hz Consommation électrique 2,6 W nom. sous 28 VDC (max. 7,5 W) 40mA (protégées des courts-circuits) Courant de charge maximum sur les sorties MTBF (électronique) 40.000 heures selon MIL-HDBK-217E Protection contre les inversions de polarité... - Seite 66 Il dispositivo AVM™2 (Automatic Vacuum Management) è un apparato di controllo per pompe a vuoto. Questo manuale è specifico per l’AVM™2 ma al suo interno sono inoltre rappresentate le interfaccie di connessione con altri prodotti Piab su cui il medesimo può essere utilizzato. Per ulteriori informazioni consultare i manuali relativi ai singoli prodotti.
- Seite 67 AVM™2 PANORAMICA Unità di controllo Unità valvole...
-
Seite 68: Installazione
AVM™2 INSTALLAZIONE Il dispositivo AVM™2 può essere orientato nello spazio in maniera libera. Assicurarsi che lo scarico dell’eiettore (3) non sia occluso. Collegando la sorgente di alimentazione (1) ed il circuito di vuoto (2) con l’unità è importante scegliere il tubo appropriato al fine di prevenire le cadute di pressione. Evitare tubi con passaggio interno limitato e di elevata lunghezza, curve a gomito e connettori con strozzature interne. - Seite 69 AVM™2 P6010 AVM™2 P6010 AVM™2 versione standard P6010 AVM™2 con contro-soffio separato Aria compressa G1/4", Ø10mm Vuoto G1", G3/4”, 1" NPSF, 3/4” NPSF Scarico G1", G3/4”, 1" NPSF, 3/4” NPSF Controsoffio separato (aria compressa) G1/4", Ø10mm Per maggiori dettagli vedere disegno dimensionale. CONNESSIONE ELETTRICA, CONFIGURAZIONE PIN Connettore M12 8 PIN CONNESSIONE PNP...
- Seite 70 AVM™2 CONNESSIONE NPN Pin No. Nome Descrizione Annotazioni Colore cavo Cavo 0110238 Alimentazione 24VDC (V Bianco Messa a terra Comune (V Marrone Controllo segnale, on/off Verde Controllo segnale, controsoffio Opzione: controsoffio automatico, 1 sec Giallo Segnale uscita sensore S1 Grigio Segnale uscita sensore S2 Rosa Selettore ingresso...
-
Seite 71: Funzionamento
AVM™2 FUNZIONAMENTO SCHEMA PNEUMATICO 1. Aria compressa, 2. Vuoto, 3. Scarico COAX ® Eiettore multi-stadio. Valvola di alimentazione, NO o NC/NC 2 (Mostrata NO. L’ NC diventa NO in caso di mancanza di tensione, l’NC 2 rimane NC anche senza tensione). Valvola per controsoffio, NC. - Seite 72 AVM™2 CON SISTEMA ENERGY SAVING Un metodo per risparmiare aria compressa (energia), raccomandato nei sistemi a tenuta (manipolazione lamiera), consiste nell’utilizzare il sistema Energy Saving intergrato. Premere il pulsante fino all’accensione del LED ES. In alternativa il dispositivo ES può essere attivato tramite segnale esterno. Il segnale esterno ha priorità...
- Seite 73 AVM™2 TARATURA DEL SEGNALE DI VUOTO Grazie al dispositivo AVM™2 risulta particolarmente agevole impostare il livello di vuoto più appropriato al sistema. È possibile scegliere tra ben 16 differenti soglie di intervento, dalla posizione 0 fino alla F secondo la tabella sotto riportata (in senso orario).
- Seite 74 AVM™2 INDICATORI A LED S1 ED S2 (VERDI) Questi LED indicano il raggiungimento del valore di vuoto del rispettivo vacuostato. (S1 e S2) Nota: si raccomanda l’uso di S1 come segnale di OK/NON OK del circuito di vuoto. S2 è indica che la soglia di ES è...
-
Seite 75: Manutenzione
AVM™2 MANUTENZIONE I moduli sono di semplice sostituzione per le operazioni di manutenzione.. RICAMBI Descrizione Cod. rif. Unità di controllo AVM™2 NO 0117923 Unità di controllo AVM™2 NC (senza tensione - NO) 0117922 Unità di controllo AVM™2 NC 2 (senza tensione - NC) 0126714 Unità... -
Seite 76: Viste Esplose
AVM™2 VISTE ESPLOSE VISTA ESPLOSO P3010 AVM™2 Unità di controllo A. Kit ricambi Cod. rif. 0124255 Pos. Descrizione Valvola ad otturatore nera 2x M3x8mm TX cpl (incl. o-rings 11.1x1.6mm M5x10 9.1x1.6mm e molla). 2x 4.76x1.78mm Valido per unità AVM™2 1.4x1mm Valvola on/off vuoto prodotte da Gennaio 2010. - Seite 77 AVM™2 VISTA ESPLOSO P5010 AVM™2 Unità di controllo A. Kit ricambi Cod. rif. 0124255 Valvola ad otturatore nera cpl (incl. o-rings 11.1x1.6mm e molla). Valido per unità AVM™2 prodotte da Gennaio 2010. Lubrificante raccomandato: Klübersynth UH1 14-151 o lubrificanti sintetici simili. Pos.
- Seite 78 AVM™2 VISTA ESPLOSO P6010 AVM™2 Unità di controllo A. Kit ricambi Cod. rif. 0124255 Valvola ad otturatore nera cpl (incl. o-rings 11.1x1.6mm e molla). Valido per unità AVM™2 prodotte da Gennaio 2010. Lubrificante raccomandato: Klübersynth UH1 14-151 or Klübersynth UH1 14-151 o similiar synthetic lubricating lubrificanti sintetici simili.
- Seite 79 AVM™2 DIMENSIONI P3010 ® 1 Cartuccia COAX 2 Cartucce COAX ® 1. Aria compressa, 2. Vuoto, 3. Scarico...
- Seite 80 AVM™2 P5010 1. Aria compressa, 2. Vuoto, 3. Scarico P6010 4x M5 G1" 6.69" 0.866" 8.42" 4.61" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1.
-
Seite 81: Caratteristiche Tecniche
AVM™2 CARATTERISTICHE TECNICHE Caratteristiche elettriche generali Tensione di alimentazione 22–28 VDC (tipica 24 VDC) Ripple massimo , 50-60 Hz Corrente assorbita Nom. 2.6 W @ 28 VDC (max. 7.5 W) 40mA (protezione del corto-circuito) Corrente erogata (massima) Affidabilità 40.000 ore secondo MIL-HDBK-217E Protezione dall’inversione di polarità... - Seite 82 Este manual é específico para o AVM™2, mas também apresenta as interfaces para plataformas de ejetores dos produtos Piab onde o AVM™2 pode ser usado. Para informações mais detalhadas dos ejetores de vácuo, por favor, verifique os manuais dos respectivos ejetores.
-
Seite 83: Vista Geral
AVM™2 VISTA GERAL Unidade de Controle Unidade de Válvulas... - Seite 84 AVM™2 INSTALAÇÃO AVM™2 pode ser instalado em qualquer posição. Certifique-se que a exaustão ( 3 ) originária do ejetor não esteja bloqueada. Quando conectar a mangueira de ar ( 1 ) e a mangueira de vácuo à unidade, é importante escolher a bitola apropriada,para prevenir variações de pressão.
- Seite 85 AVM™2 P6010 AVM™2 P6010 AVM™2 standard version P6010 AVM™2 with separated blow-off Ar comprimido G1/4", Ø10mm Vácuo G1", G3/4”, 1" NPSF, 3/4” NPSF Exaustão G1", G3/4”, 1" NPSF, 3/4” NPSF Sopro externo ( ar comprimido ) G1/4", Ø10mm Para informações mais detalhadas veja desenhos dimensionais. CONEXÃO ELÉTRICA, CONFIGURAÇÃO DOS PINOS Conector M12-8 pinos TIPO PNP...
- Seite 86 AVM™2 TIPO NPN Pino No. Nome Descrição Observação Coloração dos fios Cabo 0110238 Alimentação 24VDC (V Branco Comum (V Marrom Sinal de controle liga/desliga Verde Sinal de controle sopro/expulsão Opção: sopro automático, 1 seg. Amarelo Sinal de saída – Sensor 1 Cinza Sinal de saída –...
- Seite 87 AVM™2 FUNCIONAMENTO ESQUEMA PNEUMÁTICO 1. Ar Comprimido, 2. Vácuo, 3. Exaustão COAX ® Ejetor multi-estágios. Válvula de vácuo, NA ou NF/NF 2 (mostrado NA. NF é alterado para NA se desligado, NF2 permanece NF se desligado). Válvula do sopro, NF. (Opção: sopro automático, 1 seg.) S1/S2 Pórtico de sensoriamento de vácuo com duas saídas digitais, níveis de sinal de vácuo ajustáveis.
- Seite 88 AVM™2 COM FUNÇÃO DE ECONOMIA ATIVADA Para economia de ar comprimido ( energia ) , usa-se a função acoplada ECONOMIA DE ENERGIA ( ES ). Ela é recomendada em todos os sistemas herméticos como, por exemplo, manipulação de folhas metálicas. Pressione o botão ES então o LED indicador da função Economia de Energia acenderá. Como alternativa, a função Economia de Energia pode ser acionada via sinal de controle (Pino No.8).
- Seite 89 AVM™2 AJUSTANDO O NÍVEL DO SINAL DE VÁCUO Com a AVM™2 é simples ajustar o nível do sinal de vácuo adequado para o sistema. É possível ajustar 16 combinações de níveis de vácuo, da posição “0” até “F” de acordo com a tabela abaixo ( sentido horário ). Pos.
- Seite 90 AVM™2 LED INDICADOR DE STATUS S1 E S2 ( LUZ VERDE ) O LED ( 2 ) indica quando o nível do sinal de vácuo ajustado para S1 e S2 tiver sido alcançado. Nota – S1 é recomendado para uso como sinal “partir/não partir” ( ok/não ok ) para o sistema de vácuo. S2 é...
-
Seite 91: Assistência E Manutenção
à proposta definida. Lembre-se sempre de desligar o suprimento de ar quando estiver limpando ou reparando os módulos. GARANTIA A Piab prevê 5 anos de garantia para os cartuchos de vácuo COAX ® . Para a parte eletrônica o período é de... -
Seite 92: Vistas Explodidas
AVM™2 VISTAS EXPLODIDAS VISTA EXPLODIDA P301O AVM™2 Unidade de controle e válvulas A. Kit de reparo No. 0124255 Pos. Descrição Válvula poppet preta completa 2x M3x8mm TX ( inclusos o´rings 11,1 x 1,6 e M5x10 9.1x1.6mm mola ). 2x 4.76x1.78mm Válido para unidades AVM™2 1.4x1mm Válvula liga/desl. - Seite 93 AVM™2 VISTA EXPLODIDA P501O AVM™2 Unidade de controle e válvulas A. Kit de reparo No. 0124255 Válvula poppet preta completa ( inclusos o´rings 11,1 x 1,6 e mola ). Válido para unidades AVM™2 produzidas a partir de Janeiro 2010. Graxa recomendada: KLÜBERSINT UH1 14-151 ou graxa sintética de lubrificação similar.
- Seite 94 AVM™2 VISTA EXPLODIDA P601O AVM™2 Unidade de controle e válvulas A. Kit de reparo No. 0124255 Válvula poppet preta completa ( inclusos o´rings 11,1 x 1,6 e mola ). Válido para unidades AVM™2 produzidas a partir de Janeiro 2010. Graxa recomendada: KLÜBERSINT UH1 14-151 ou graxa sintética de lubrificação similar.
- Seite 95 AVM™2 DIMENSÕES P3010 1 cartucho COAX® 2 cartuchos COAX® 1. Ar comprimido, 2. Vácuo, 3. Exaustão...
- Seite 96 AVM™2 P5010 1. Ar comprimido, 2. Vácuo, 3. Exaustão P6010 4x M5 G1" 6.69" 0.866" 8.42" 4.61" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1.
-
Seite 97: Dados Técnicos
AVM™2 DADOS TÉCNICOS Características elétricas gerais Tensão de alimentação 22–28 VDC (tipicamente 24 VDC) Oscilação máxima , 50-60 Hz Consumo de energia Nom. 2.6 W @ 28 VDC (Max. 7.5 W) 440mA (protegido contra curtos-circuitos) Carga máxima nas saídas MTBF 40,000 horas, de acordo com MIL-HDBK-217E Proteção para polaridade revertida 5 minutos a 23C [73.4F]... - Seite 98 AVM™2 INLEDNING AVM™2 (Automatic Vacuum Management) är en styr- och kontrollenhet till vakuum-ejektorer. Denna manual är specifik för AVM™2, men visar även gränssnitten mot de ejektorplattformar ur Piabs sortiment, där AVM™2 passar in. För mer detaljerad information om vakuumejektorn hänvisas till manualen för respektive ejektor. FUNKTIONER/EGENSKAPER ...
- Seite 99 AVM™2 ÖVERSIKT Kontrollenhet Ventilenheter...
- Seite 100 AVM™2 INSTALLATION AVM™2 kan installeras i vilken orientering som helst. Se till att utblåset (3) från ejektorn inte blockeras. Vid anslutning av trycklufts- (1) och vakuumslangar (2) till enheten är det viktigt att välja korrekt slang- och rördimensioner för att förhindra tryckfall. Undvik restriktiva innerdiametrar, långa rörledningar, skarpa böjar och för små...
- Seite 101 AVM™2 P6010 AVM™2 P6010 AVM™2 standard P6010 AVM™2 med separat friblås Tryckluft G1/4", Ø10mm Vakuum G1", G3/4”, 1" NPSF, 3/4” NPSF Utblås G1", G3/4”, 1" NPSF, 3/4” NPSF Separat friblås (tryckluft) G1/4", Ø10mm För mer detaljerad information, se måttskiss. ELEKTRISK ANSLUTNING, PIN-KONFIGURATION M12-8 pin-anslutning PNP TYPE Pin Nr.
- Seite 102 AVM™2 NPN TYPE Pin Nr. Namn Beskrivning Kommentar Färg på ledare Kabel 0110238 Spänning 24VDC (V Jord (V Brun Styrsignal, På/Av Grön Styrsignal, Friblås Alternativ: Automatiskt friblås, 1 sek Utgång givare S1 Grå Utgång givare S2 Rosa Väljaringång Anslut till pin 2 = NPN Blå...
- Seite 103 AVM™2 FUNKTION PNEUMATISKT DIAGRAM 1. Tryckluft, 2. Vakuum, 3. Utblås COAX ® Flerstegsejektor. Vakuum ventil, NO eller NC/NC 2 (NO visas. NC ändras till NO om spänningen försvinner, NC 2 stannar som NC om spänningen försvinner). Ventil friblås, NC. (Alternativ: Automatiskt friblås under 1 sek) S1/S2 Vakuumsensor med två...
-
Seite 104: Med Energisparfunktion Aktiverad
AVM™2 MED ENERGISPARFUNKTION AKTIVERAD Ett sätt att spara tryckluft (energi) är att använda den inbyggda energisparfunktionen. Detta rekommenderas för alla lufttäta system, till exempel vid hantering av plåt. Tryck på ES-knappen så att LED-indikatorn för energisparfunktionen (ES) tänds. Alternativt aktiveras ES via styrsignal. Styrsignalen har prioritet över den manuella ES-knappen. - Seite 105 AVM™2 INSTÄLLNING AV VAKUUMSIGNALNIVÅ Med AVM™2 är det enkelt att ställa in en lämplig vakuumsignalnivå för systemet. Det går att ställa in upp till 16 olika kombinationer av vakuumnivåer, från position 0 till F enligt tabell nedan (medurs). Pos. -kPa -inHg 18 *) *) Förinställt värde...
- Seite 106 AVM™2 LED STATUSINDIKATORER S1 AND S2 (GRÖN) Lysdioderna (2st) indikerar att valda vakuumsignalnivåer för S1 och S2 har uppnåtts. Notera: S1 rekommenderas att användas som Go/No Go (ok/not ok) signal för vakuumsystemet. S2 visar att ES-nivån har nåtts. V1 AND V2 (RÖD) Lysdioden indikerar att ventil V1 är öppen eller stängd, och att skapandet av vakuum är aktiverat eller inte.
-
Seite 107: Reparation Och Underhåll
än det avsedda ändamålet. Kom ihåg att alltid stänga av tillförseln av tryckluft vid rengöring eller reparation av modulerna. GARANTI Piab ger 5 års garanti för COAX ® cartridge. För elektroniken är garantiperioden 2 år och för slitdelar 1 år. - Seite 108 AVM™2 SPRÄNGSKISSER P3010 AVM™2 SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Art. Nr. 0124255 Pos. Description Svart poppet ventil kpl (inkl. 2x M3x8mm TX o-ringar 11.1x1.6mm och M5x10 9.1x1.6mm fjäder). 2x 4.76x1.78mm Gäller för AVM™2-enheter 1.4x1mm Vakuum på/av-ventil producerade från januari Friblåsventil 2010.
- Seite 109 AVM™2 P5010 AVM™2 SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Art. Nr. 0124255 Svart poppet ventil kpl (inkl. o-ringar 11.1x1.6mm och fjäder). Gäller för AVM™2-enheter producerade från januari 2010. Rek. fett: Klübersynth UH1 14-151 or similiar synthetic lubricating grease. Pos. Beskrivning 2x M3x8mm TX M5x10 9.1x1.6mm...
- Seite 110 AVM™2 P6010 AVM™2 SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Art. Nr. 0124255 Svart poppet ventil kpl (inkl. o-ringar 11.1x1.6mm och fjäder). Gäller för AVM™2-enheter producerade från januari 2010. Klübersynth UH1 14-151 or Rek. fett: Klübersynth similiar synthetic lubricating UH1 14-151 eller liknande grease.
- Seite 111 AVM™2 DIMENSIONER P3010 ® 1 COAX cartridge 2 COAX ® cartridge 1. Tryckluft, 2. Vakuum, 3. Utblås...
- Seite 112 AVM™2 P5010 1. Tryckluft, 2. Vakuum, 3. Utblås P6010 4x M5 G1" 6.69" 0.866" 8.42" 4.61" G1/4" M12 8-pin G1/4", 1/4"NPSF G1/4" G1", 1" NPSF 10.5 G1/8", 1/8"NPSF 0.413" G1", 1"NPSF 18.5 0.728" G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Tryckluft, 2. Vakuum, 3. Utblås...
-
Seite 113: Tekniska Data
AVM™2 TEKNISKA DATA Allmän elektrisk karakteristik Spänningsförsörjning 22–28 VDC (typiskt 24 VDC) Max rippelspänning , 50-60 Hz Effektförbrukning Nom. 2.6 W @ 28 VDC (max. 7.5 W) 40mA (kortslutningskyddad) Max belastning på utgångar MTBF (elektronik) 40000 tim enligt MIL-HDBK-217E Polvändningsskydd 5 min vid 23C [73.4F] Ventiler Funktion till/från... - Seite 114 Piab gives you service all over the world. To find your local distributor, please visit www.piab.com No need to compromise www.piab.com...
