6. Einrichtung
Die Voraussetzungen für diesen Schritt des
Handbuchs sind:
• Ein neues oder bestehendes Projekt ist
geöffnet.
•
Die Hardware ist mit einer Siemens S7-1200
oder S7-1500 CPU konfiguriert.
• Mindestens ein IO-Link-Master ist in der
Hardwarekonfiguration vollständig konfiguriert.
•
Die piab piCOMPACT23 SMART Bibliothek wird
importiert und dem Projekt hinzugefügt.
In diesem Beispiel werden die Blöcke im
Hauptprogramm Sweep (OB1) aufgerufen. Je nach
Präferenz können sie als Teil eines anderen Teils des
Programms aufgerufen werden. Von der Verwendung
von zyklischen Interrupts mit Zyklen von weniger als
10 ms oder mehr als 500 ms wird abgeraten, da dies
das Verhalten des Codes beeinflussen oder die SPS
unnötig verlangsamen könnte.
6.1 piCOMPACT_MESSAGING

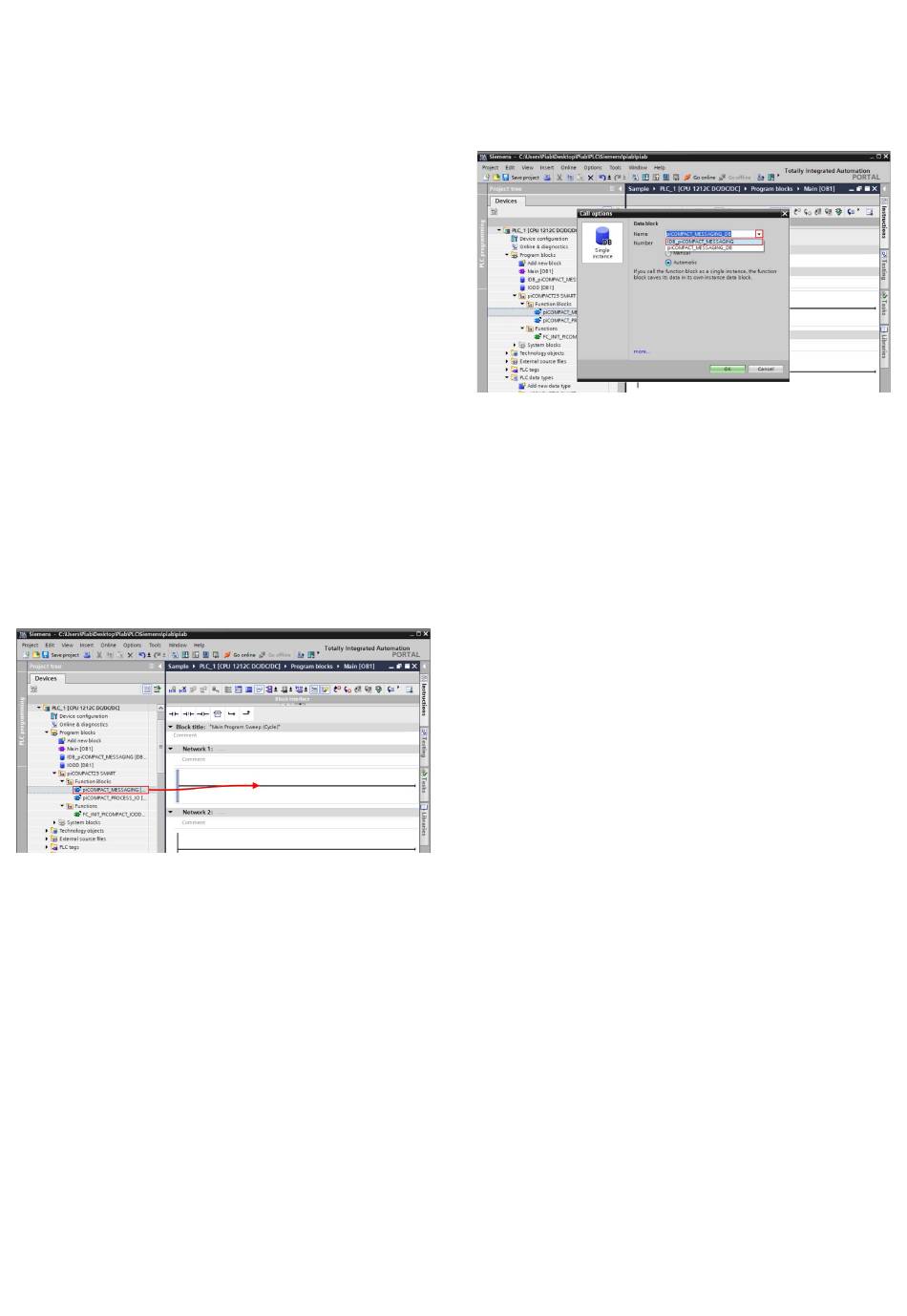

Öffnen Sie den OB1 und ziehen Sie den FB
piCOMPACT_MESSAGING auf Netzwerk 1.
Figure 40 Block in Netzwerk 1 ziehen
Handbuch
Wenn Sie im Fenster mit den Aufrufoptionen nach
dem Datenblock gefragt werden, klicken Sie auf die
Dropdown-Schaltfläche und wählen Sie IDB_
piCOMPACT_MESSAGING.
Figure 41 Instanzdatenblock auswählen
Wenn Sie eine neue Instanz des piCOMPACT_
MESSAGING-Blocks erstellen, ist es wichtig, eine
Kopie des mitgelieferten Instanz-DBs zu erstellen, da
dieser wichtige Parameter als Standard
vorprogrammiert hat. Eine alternative Methode
besteht darin, die Initialisierungsfunktion des FBs zu
nutzen, indem Sie eine steigende Flanke an der
INIT-Eingabe erzeugen. Weitere Informationen finden
Sie im Anhang.
