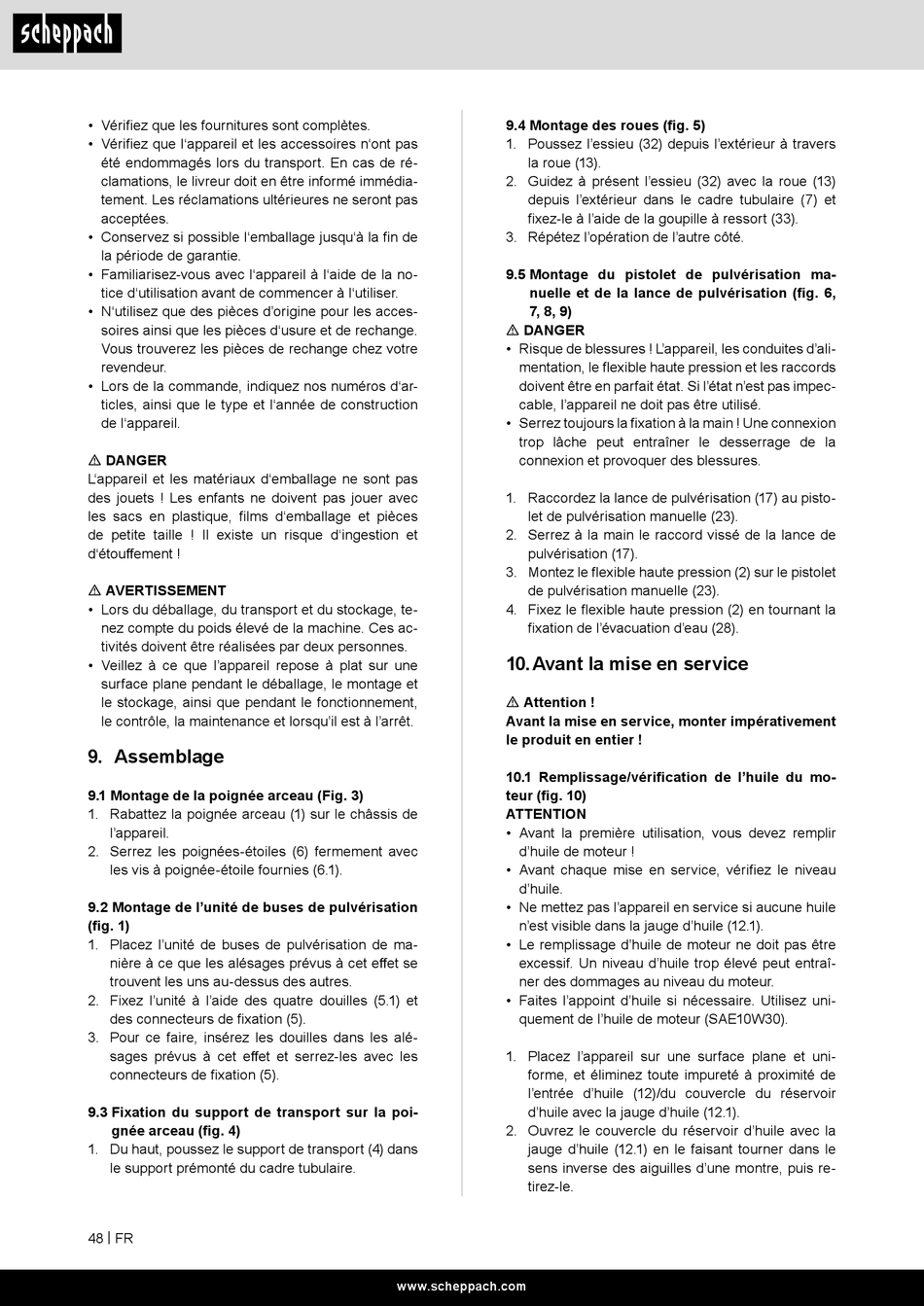

Scheppach HCP5000 Originalbetriebsanleitung Seite 48

• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m DANGER
L'appareil et les matériaux d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
m AVERTISSEMENT
• Lors du déballage, du transport et du stockage, te-
nez compte du poids élevé de la machine. Ces ac-
tivités doivent être réalisées par deux personnes.
• Veillez à ce que l'appareil repose à plat sur une
surface plane pendant le déballage, le montage et
le stockage, ainsi que pendant le fonctionnement,
le contrôle, la maintenance et lorsqu'il est à l'arrêt.
9. Assemblage
9.1 Montage de la poignée arceau (Fig. 3)
1. Rabattez la poignée arceau (1) sur le châssis de
l'appareil.
2. Serrez les poignées-étoiles (6) fermement avec
les vis à poignée-étoile fournies (6.1).
9.2 Montage de l'unité de buses de pulvérisation
(fig. 1)
1. Placez l'unité de buses de pulvérisation de ma-
nière à ce que les alésages prévus à cet effet se
trouvent les uns au-dessus des autres.
2. Fixez l'unité à l'aide des quatre douilles (5.1) et
des connecteurs de fixation (5).
3. Pour ce faire, insérez les douilles dans les alé-
sages prévus à cet effet et serrez-les avec les
connecteurs de fixation (5).
9.3 Fixation du support de transport sur la poi-
gnée arceau (fig. 4)
1. Du haut, poussez le support de transport (4) dans
le support prémonté du cadre tubulaire.
48 | FR
9.4 Montage des roues (fig. 5)
1. Poussez l'essieu (32) depuis l'extérieur à travers
la roue (13).
2. Guidez à présent l'essieu (32) avec la roue (13)
depuis l'extérieur dans le cadre tubulaire (7) et
fixez-le à l'aide de la goupille à ressort (33).
3. Répétez l'opération de l'autre côté.
9.5 Montage du pistolet de pulvérisation ma-
nuelle et de la lance de pulvérisation (fig. 6,
7, 8, 9)
m DANGER
• Risque de blessures ! L'appareil, les conduites d'ali-
mentation, le flexible haute pression et les raccords
doivent être en parfait état. Si l'état n'est pas impec-
cable, l'appareil ne doit pas être utilisé.
• Serrez toujours la fixation à la main ! Une connexion
trop lâche peut entraîner le desserrage de la
connexion et provoquer des blessures.
1. Raccordez la lance de pulvérisation (17) au pisto-
let de pulvérisation manuelle (23).
2. Serrez à la main le raccord vissé de la lance de
pulvérisation (17).
3. Montez le flexible haute pression (2) sur le pistolet
de pulvérisation manuelle (23).
4. Fixez le flexible haute pression (2) en tournant la
fixation de l'évacuation d'eau (28).
10. Avant la mise en service
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
10.1 Remplissage/vérification de l'huile du mo-
teur (fig. 10)
ATTENTION
• Avant la première utilisation, vous devez remplir
d'huile de moteur !
• Avant chaque mise en service, vérifiez le niveau
d'huile.
• Ne mettez pas l'appareil en service si aucune huile
n'est visible dans la jauge d'huile (12.1).
• Le remplissage d'huile de moteur ne doit pas être
excessif. Un niveau d'huile trop élevé peut entraî-
ner des dommages au niveau du moteur.
• Faites l'appoint d'huile si nécessaire. Utilisez uni-
quement de l'huile de moteur (SAE10W30).
1. Placez l'appareil sur une surface plane et uni-
forme, et éliminez toute impureté à proximité de
l'entrée d'huile (12)/du couvercle du réservoir
d'huile avec la jauge d'huile (12.1).
2. Ouvrez le couvercle du réservoir d'huile avec la
jauge d'huile (12.1) en le faisant tourner dans le
sens inverse des aiguilles d'une montre, puis re-
tirez-le.
